Semi-rigide kabelassemblages

Semi-rigide kabelassemblages zijn krachtige producten die veel worden gebruikt in de radiofrequentie (RF) en microgolfvelden, die kunnen voldoen aan een verscheidenheid aan complexe verbindings- en signaaltransmissie-vereisten . De semi-rigide structuur maakt de kabel mogelijk om een vaste vorm te behouden. Transmissie . Daarom is het geschikt voor complexe bedradingssystemen met hoge stabiliteitsvereisten .

Het product wordt geleverd in een breed scala aan modellen . Neem de serie FR710S & Fr710/GUT - 085 086 "als een voorbeeld . Verschillen 26,5 GHz, en een retourverlies/spanning staande golfverhouding van 1.30.

Het middencontact is gemaakt van vergulde koperen of vergulde Beryllium koper . Voor het buitencontact kunt u kiezen uit goudbeplaatste messing, goudbepated beryllium koper, gepassiveerd roestvrij staal, enz. of ptfe . De centrale geleider van de kabel is verzilverd koper beklede staal en de isolatielaag is solide PTFE . De omhulsel kan worden gemaakt van geen materiaal of FEP, wat de signaaltransmissieprestaties garandeert,

Vanwege hun uitstekende prestaties spelen semi-rigide kabelassemblages een cruciale rol in talloze gebieden met stringente vereisten voor signaaltransmissie . Ze worden veel gebruikt in verschillende industrieën zoals communicatie, elektronica en ruimtevaart .

Elektronische oorlogsapparatuur moet werken in elektromagnetische interferentieomgevingen met hoge intensiteit . De hoge beschermingseffectiviteit en de stabiele elektrische prestaties van semi-rigide kabelassemblages maken ze een ideale keuze voor interne verbindingen in elektronische oorlogvoeringapparatuur .

In de complexe systemen van ruimtevaartuigen worden semi-rigide kabelassemblages gebruikt om verschillende instrumenten en apparaten aan te sluiten .

1. voor aangepaste lengtekabelassemblages, vergeet niet om uw lengte -info op de kassa -pagina achter te laten;
2. Alle kabelassemblages kunnen worden voorzien van fase-afgestemde paren of groepen; Als u de kabels nodig hebt om op fase te worden gematcht, stuur dan een e -mail naar ons: sales@flexirf.com

FR710S & FR710/GUT -085 086 "serie semi-rigide kabelassemblage
	Structuurmateriaal diameter (mm)
	1	Innerlijke dirigent	Verzilverd met koper beklede staal	0.51±0.0127
	2	Isolator	Solid PTFE	1.688±0.0254
	3	Buitengeleider	Gekopper/koper	2.2±0.05

Demping, stroom (testconditie op 20 graden zeespiegel)
Frequentie (GHz)	0.5	1	5	10	20
Verzwakking (db/m)	0.446	0.640	1.506	2.215	3.29
Power (W)	190.3	133.2	57.2	39.3	26.7
Veel voorkomende modellen en technische indicatoren

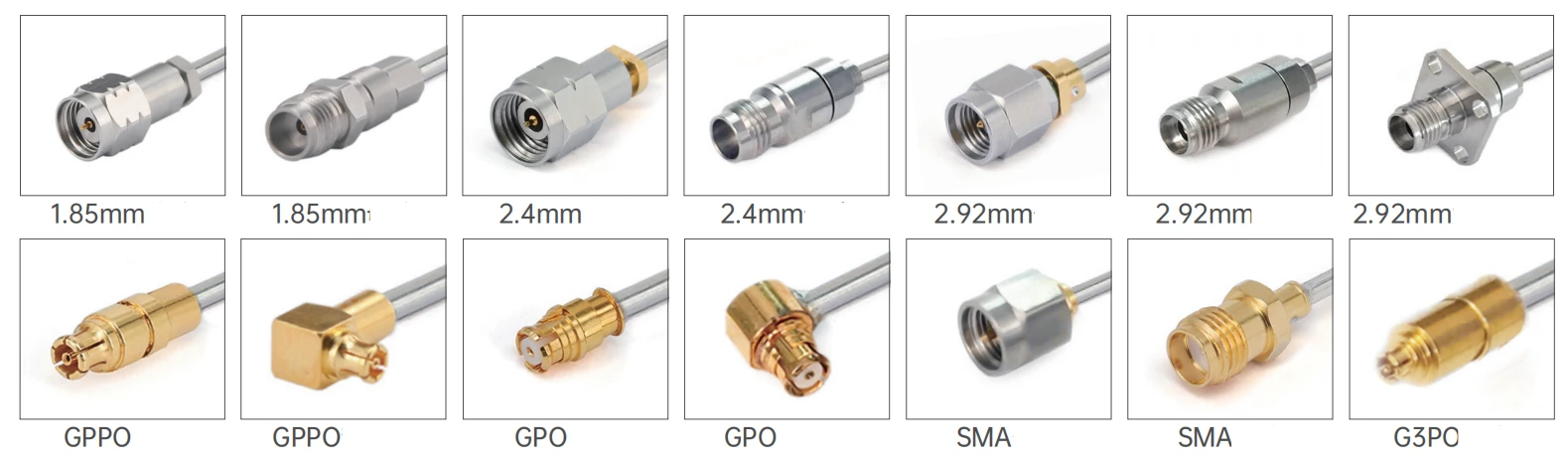

Afbeelding	Sku	Connector 1	Connector 2	Freqency	Retourverlies/VSWR

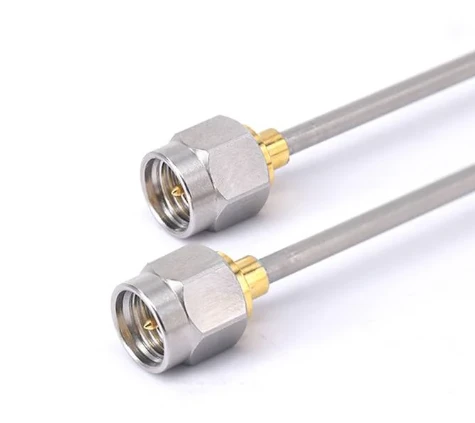

	FR710S-SMMMMM-XXX	SMA man	SMA man	DC -26.5 GHz	1.30

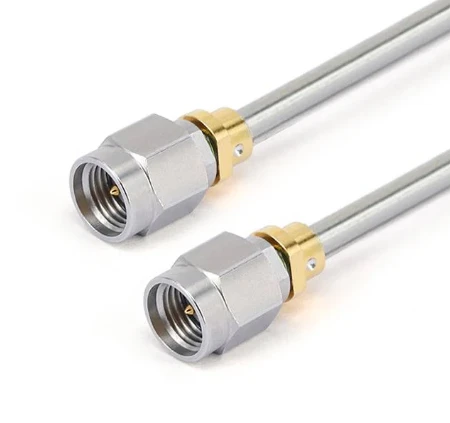

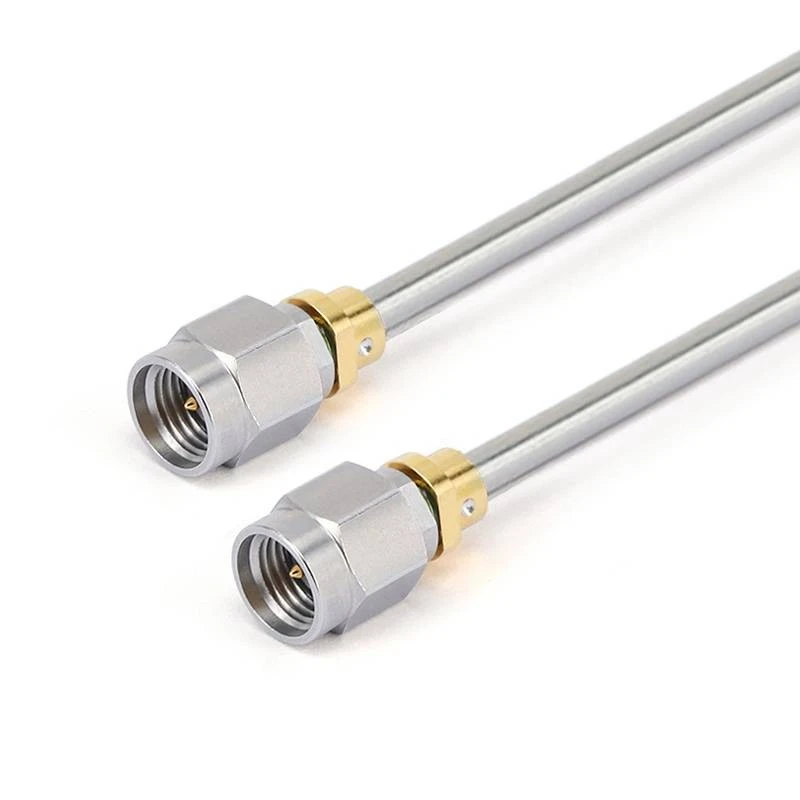

	Fr710s -292 m292m-xxx	2,92 mm man	2,92 mm man	DC -40 GHz	1.35

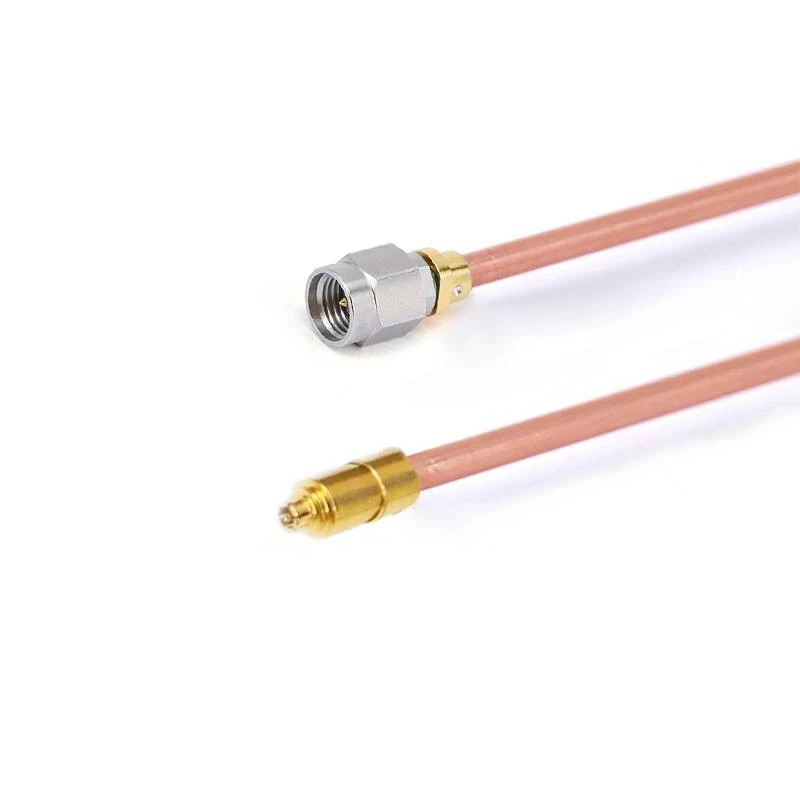

	Fr 710-292 mg3pf-xxx	2,92 mm man	G3po (SMPS) vrouw	DC -40 GHz	14db
	Fr 710-292 ffg3pf-xxx	2,92 mm man met 4 gatflens	G3po (SMPS) vrouw	DC -40 GHz	14db
	Fr 710-185 mg3pf-xxx	185 mm man	G3po (SMPS) vrouw	DC -67 GHz	10db

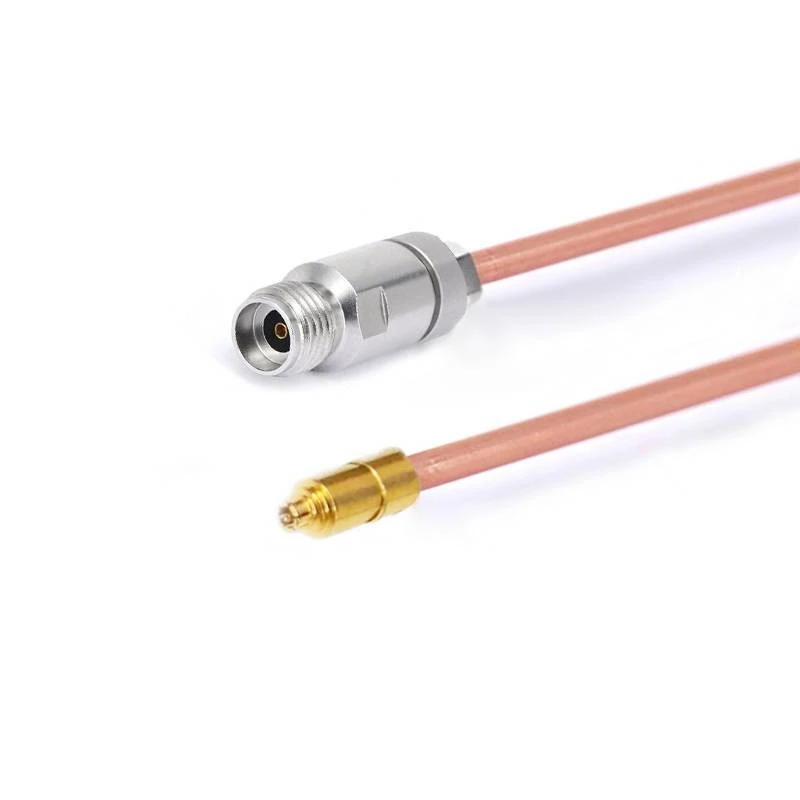

	Fr 710-185 fg3pf-xxx	185 mm vrouw	G3po (SMPS) vrouw	DC -67 GHz	10db

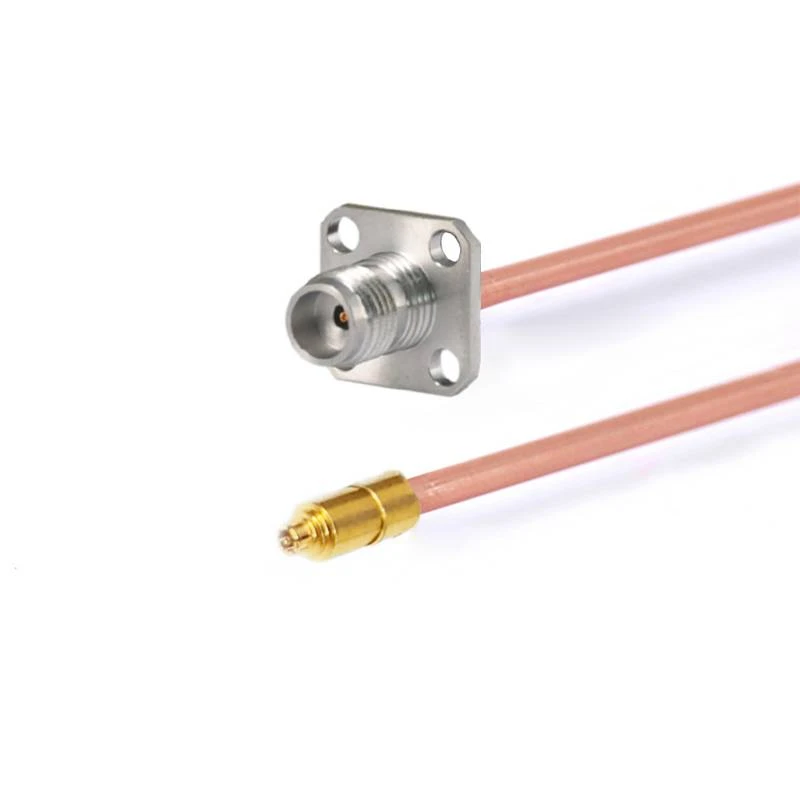

	Fr 710-185 ffg3pf-xxx	185 mm vrouw met 4 holes flens	G3po (SMPS) vrouw	DC -67 GHz	10db

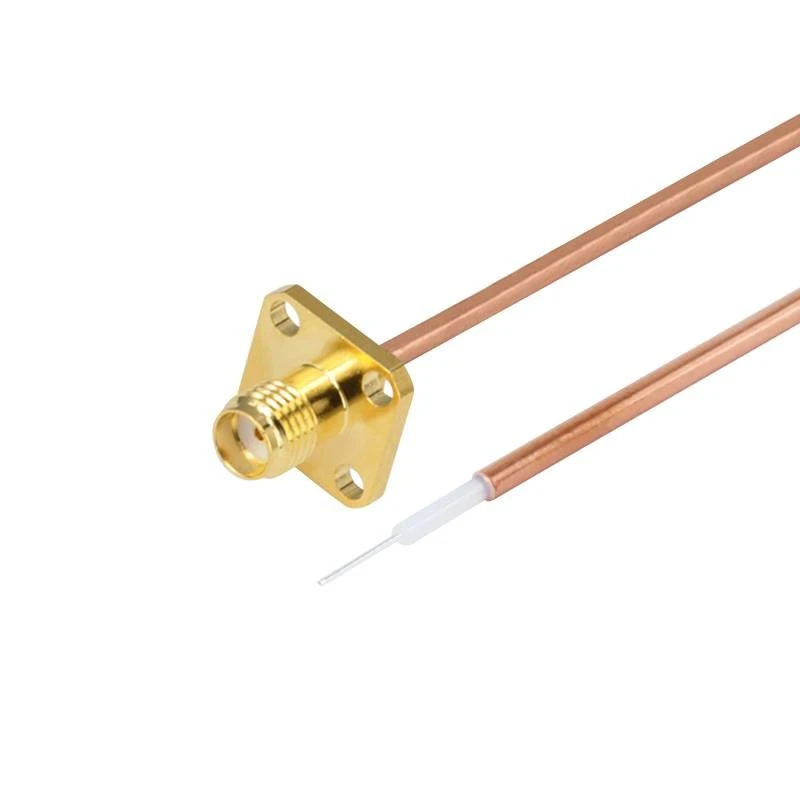

	Fr 710- smff 000- xxx	SMA -vrouw met 4 holes flens	Open	DC -18 GHz	1.30
	Fr 710- smff 000- xxx	SMA vrouw	Open	DC -18 GHz	1.30
	Fr 710-292 f 000- xxx	2,92 mm vrouw	Open	DC -40 GHz	1.35

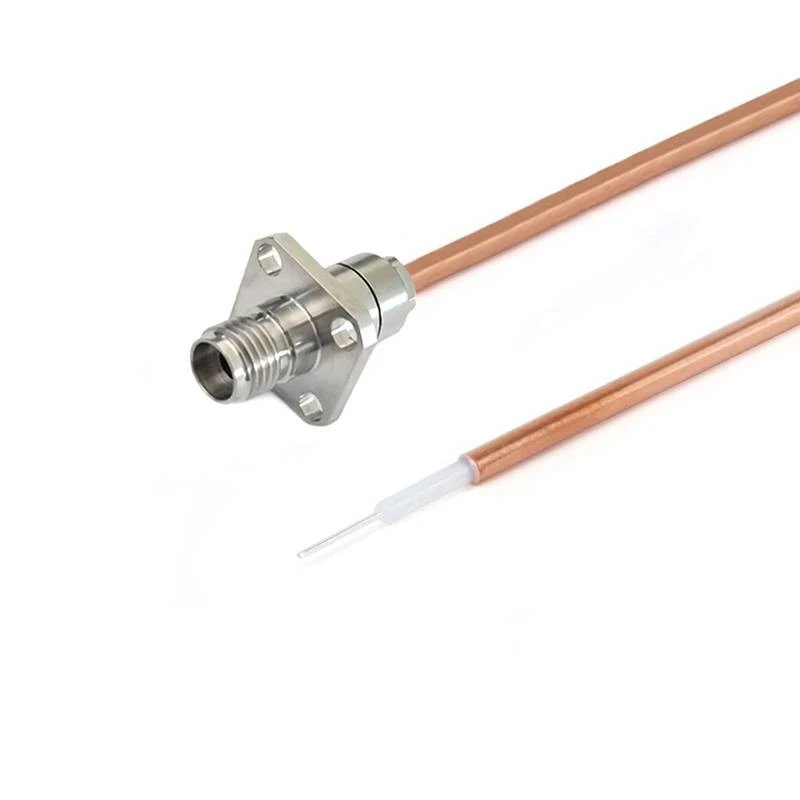

	Fr 710-292 f 000- xxx	2,92 mm vrouw met 4 holes flens	Open	DC -40 GHz	1.35
	Fr 710-24 f 000- xxx	2,4 mm vrouw	Open	DC -50 GHz	1.44
	Fr 710-24 ff 000- xxx	2,4 mm vrouw	Open	DC -50 GHz	1.44
	Fr 710-185 f 000- xxx	1,85 mm vrouw	Open	DC -67 GHz	1.50
	Fr 710-185 ff 000- xxx	1,85 mm vrouw met 4 holes flens	Open	DC -67 GHz	1.50
