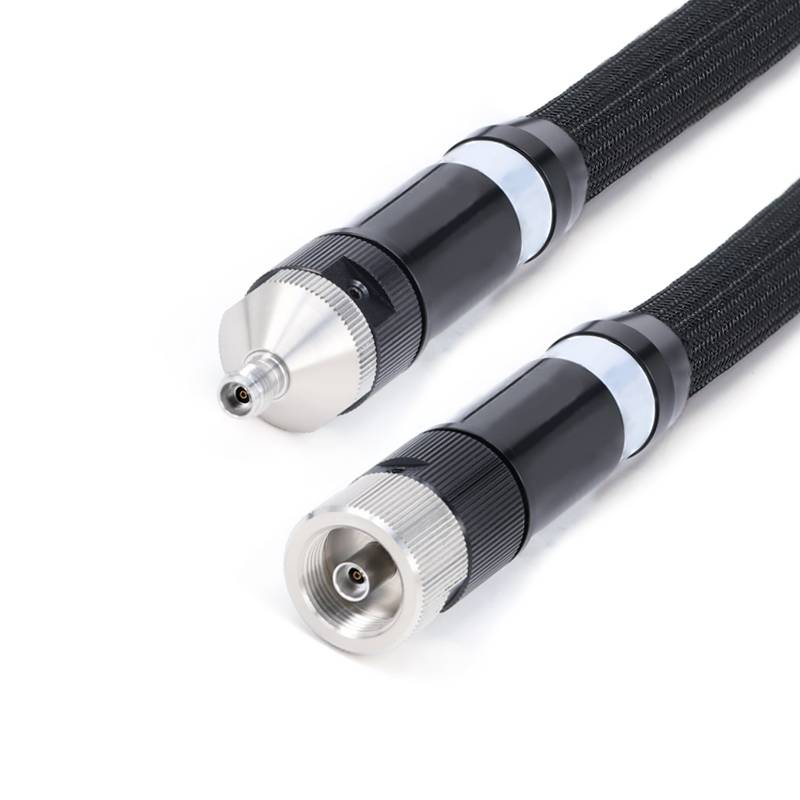

VNA -testkabels

FlexIRF's VNA -testkabelassemblageserie is ontworpen om klanten te bieden van herhaalbare en precieze vectornetwerkanalysator (VNA) meetwaarden .

In de testscenario's van Vector Network Analyzers (VNA's) is de kwetsbaarheid van precisiecoaxiale interfaces al lang een industrie-uitdaging . wanneer traditionele testkabels worden onderworpen aan frequente aansluiting/loskoppelen, buigen, of mechanische stress, de interne structuren van hun interfaces-such als innerlijke geleiders en diëlektrische ondersteuning, vervorming van electrical-prestaties, vervorming van electrical-prestaties, opdracht van electrical-prestaties, opdracht van elektrische prestaties, opdracht van elektrische prestaties, opdracht van elektrische prestaties, opdracht van elektrische prestaties, opdracht van elektrische prestaties, opdracht van electrische prestaties. om concentratie te benadrukken . Dit heeft direct invloed op de testnauwkeurigheid en kan zelfs fouten van apparatuur veroorzaken .

Op basis van frequentieclassificatie zijn er:

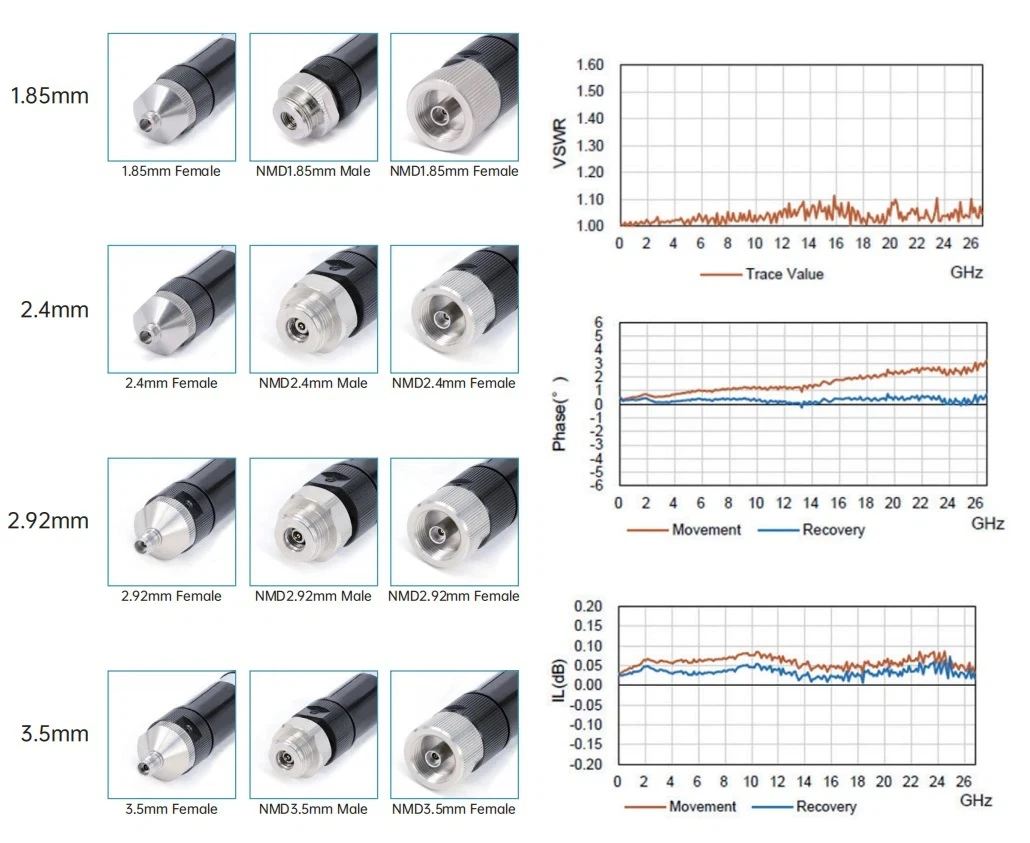

26 . 5GHz 3,5 mm interfacekabelassemblages, 40 GHz 2,4 mm kabelassemblages, 67 GHz 1,85 mm NMD -kabelassemblages.

De zogenaamde NMD-kabelassemblages-functie regelde versterkte connectoren voor de interfaces . Dit ontwerp zorgt ervoor dat mechanische spanning tijdens gebruik voornamelijk wordt geabsorbeerd door de buitenste versterkte structurele componenten, waardoor schade wordt voorkomen aan de precisiecoaxiale interfaces .}}}}}}}}

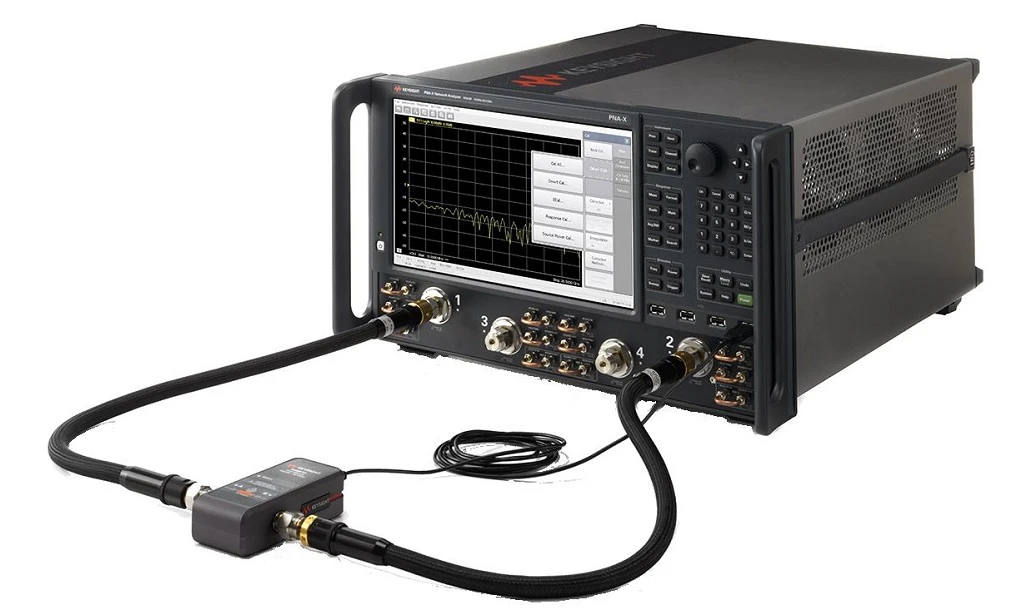

VNA-testkabelassemblages zijn krachtige amplitude-en-fase-stabiele testkabels die voornamelijk worden gebruikt in vectornetwerkanalysatoren (VNA's), die een werkfrequentiebereik dekken van DC ~ 67GHz . Ze hebben duurzame en zeer herhaalbare buigkarakteristieken, met behulp van MicroWAven van MicroWAven in laboratoria, productielijnen, beestjes, productielijnen, beestjes, productielijnen, beestjes, testsystemen, beestjes, testsystemen, en andere productielijnen, en anderen. scenario's .

1. voor aangepaste lengtekabelassemblages, vergeet niet om uw lengte -info op de kassa -pagina achter te laten;
2. Alle kabelassemblages kunnen worden voorzien van fase-afgestemde paren of groepen; Als u de kabels nodig hebt om op fase te worden gematcht, stuur dan een e -mail naar ons: sales@flexirf.com

Producttype



VNA -testkabels
Veel voorkomende modellen en technische indicatoren
Afbeelding	Sku	Connector 1	Connector 2	Freqency	Retourverlies/VSWR
	Vna -35 f35f -630	3,5 mm nmd vrouw	3,5 mm vrouw	DC -26.5 GHz	1.30
	Vna -35 m35f -630	3,5 mm nmd vrouw	3,5 mm nmd man	DC -26.5 GHz	1.30
	Vna -292 f292f -630	2,92 mm nmd vrouw	2,92 mm vrouw	DC -40 GHz	1.30

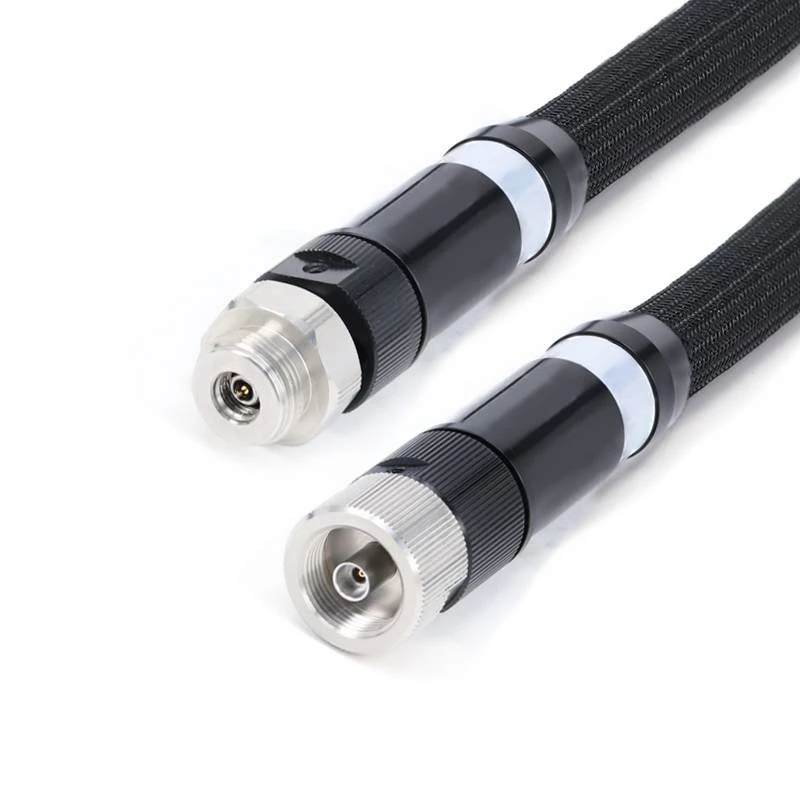

	Vna -292 m292f -630	2,92 mm nmd vrouw	2,92 mm nmd vrouw	DC -40 GHz	1.30
	Vna -24 f24f -630	2,4 mm nmd vrouw	2,4 mm vrouw	DC -40 GHz	1.35
	Vna -24 m24f -630	2,4 mm nmd vrouw	2,4 mm nmd man	DC -50 GHz	1.35
	Vna -185 f185f -630	1,85 mm nmd vrouw	1,85 mm vrouw	DC -67 GHz	1.50

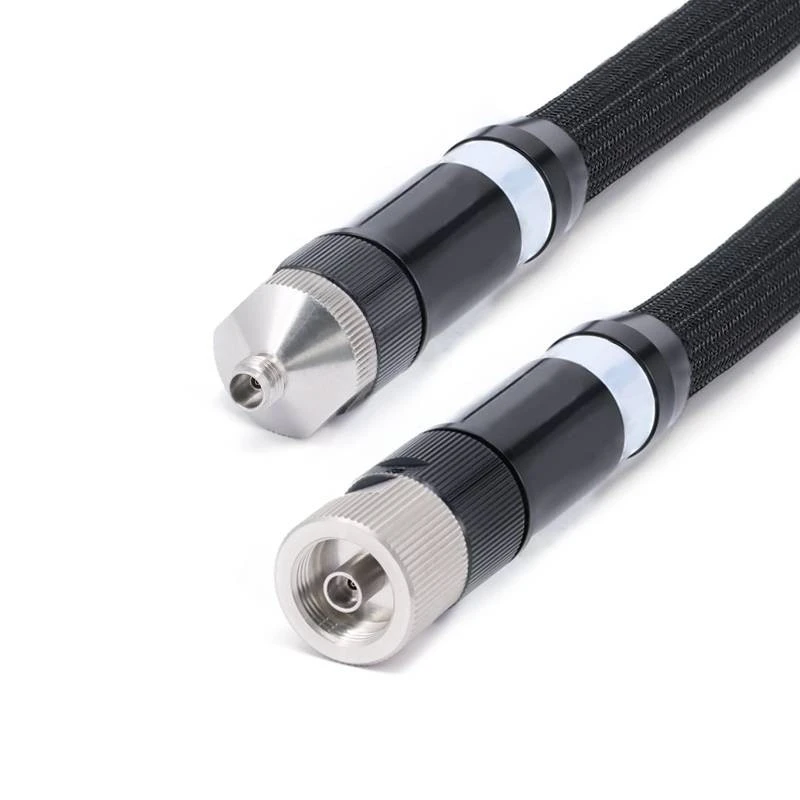

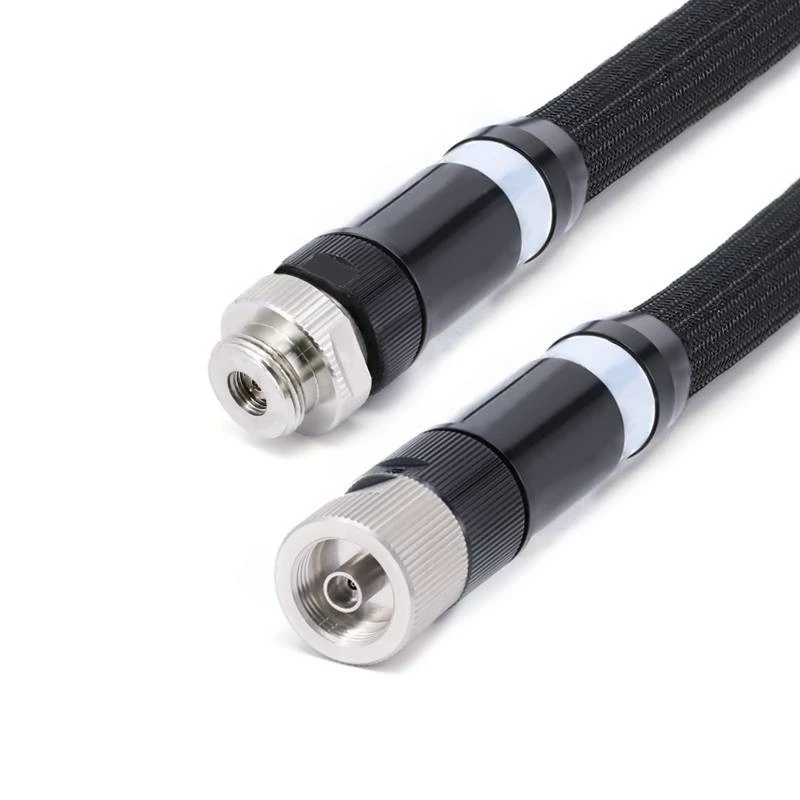

	Vna -185 f185m -630	1,85 mm nmd vrouw	1,85 mm nmd man	DC -67 GHz	1.50
