RG Series Cable Assemblies

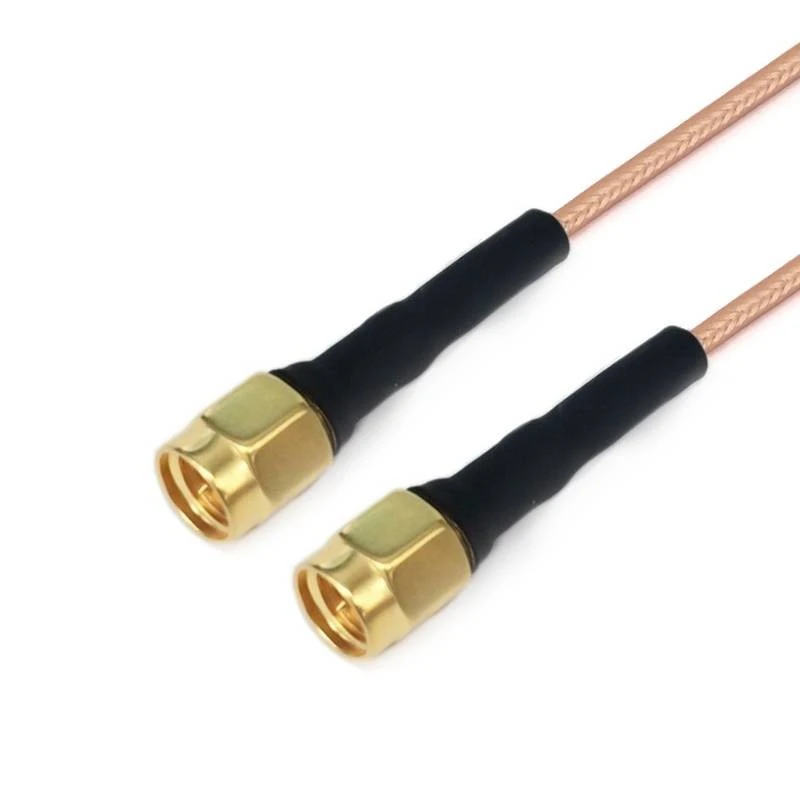

gar3-smmsmm-xxx-1

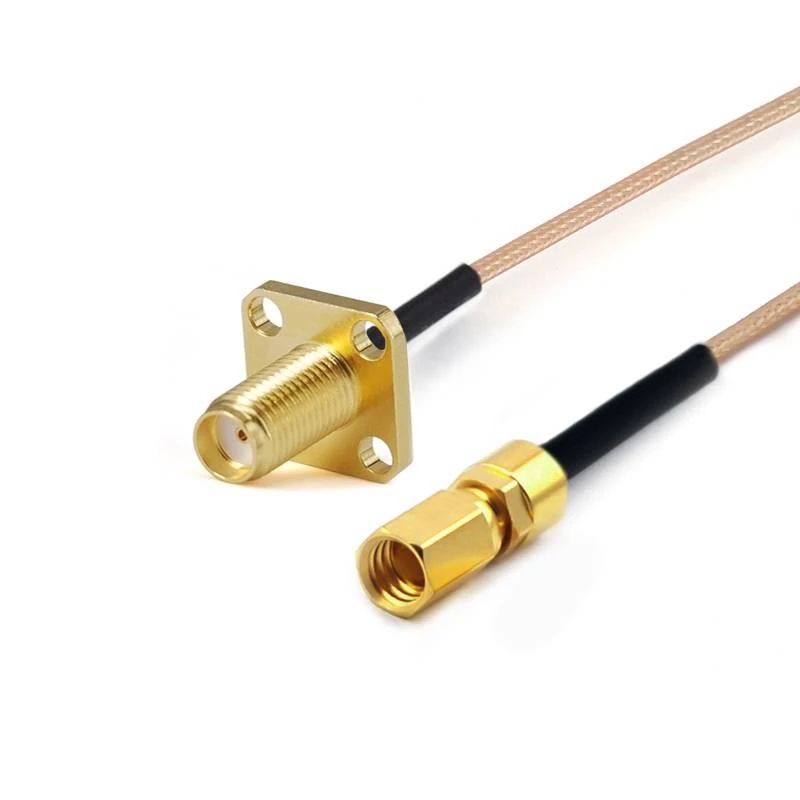

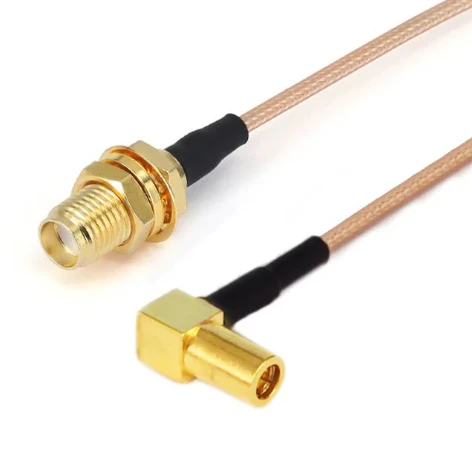

gar8-smffssmcf-xxx-1

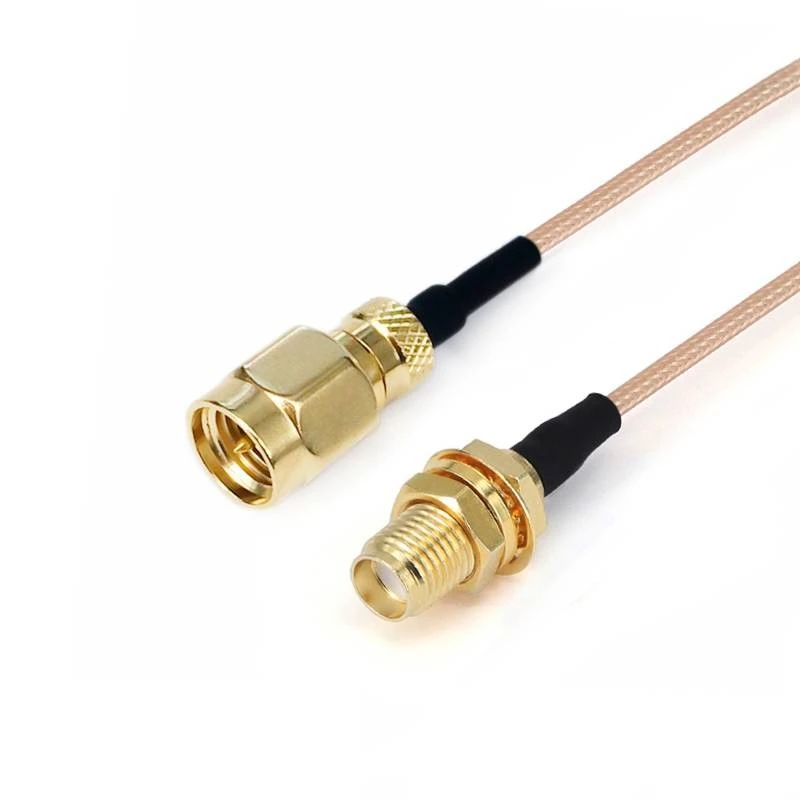

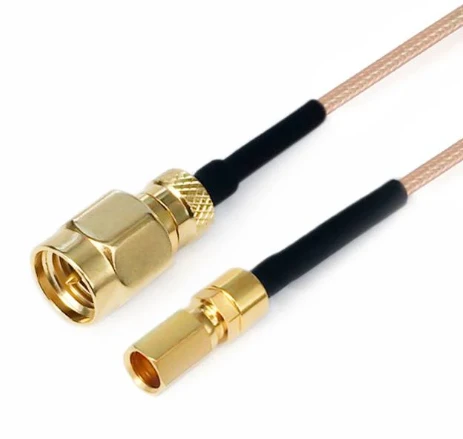

gar8-smmsmyf-xxx-1

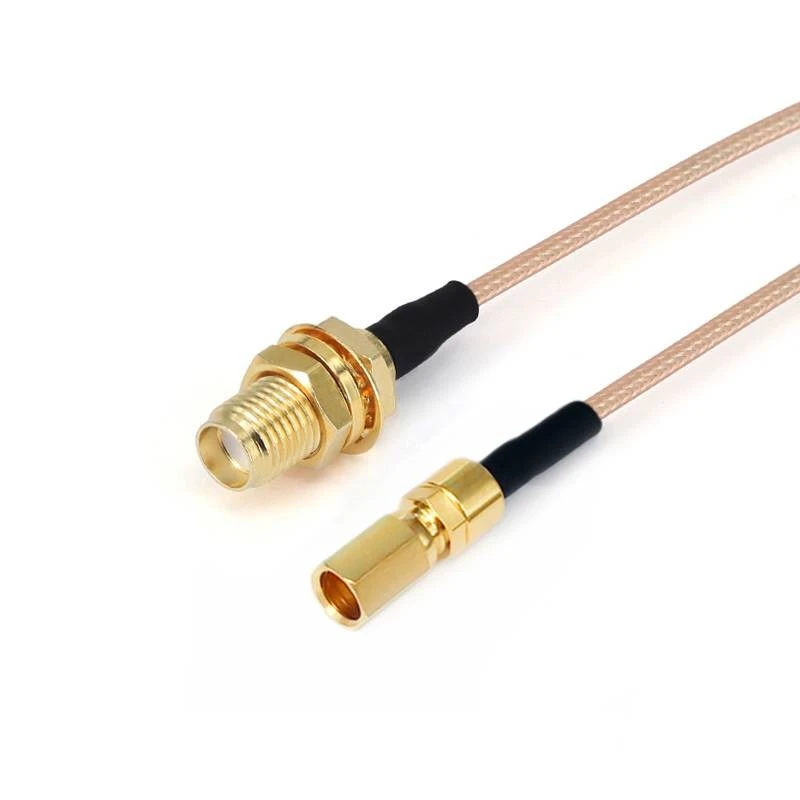

gar8-smyfssmcf-xxx-1

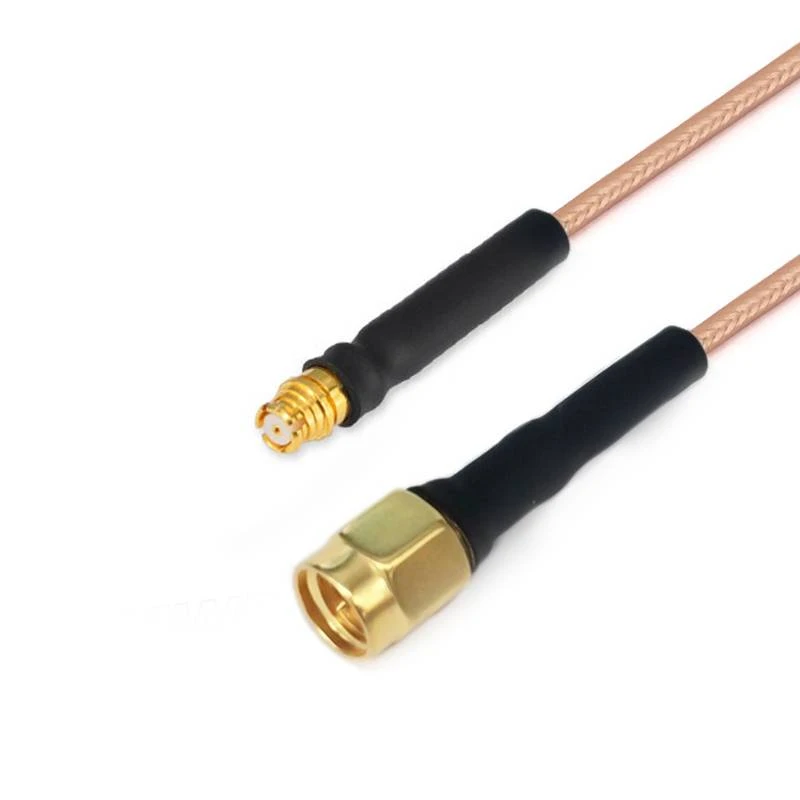

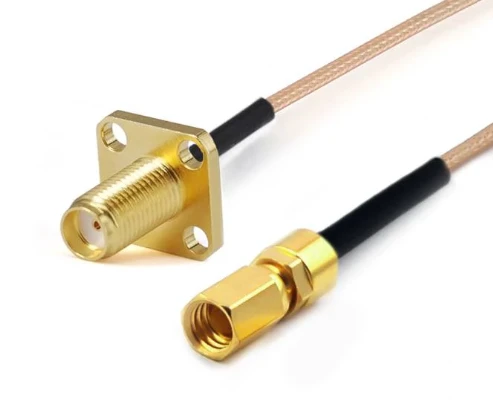

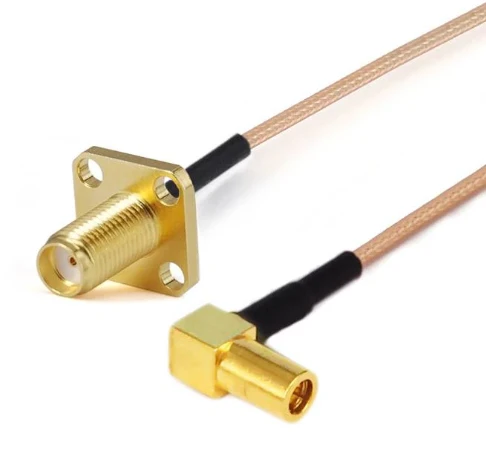

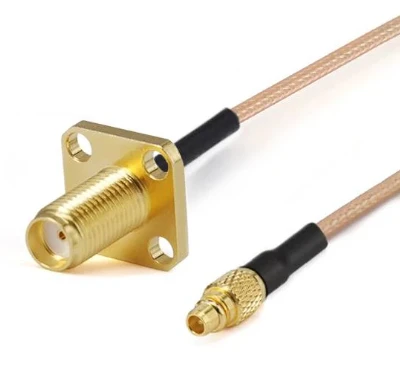

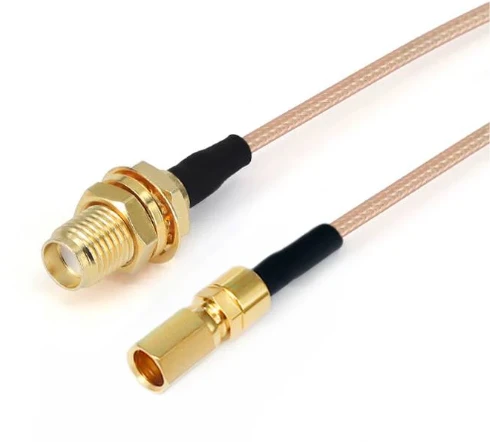

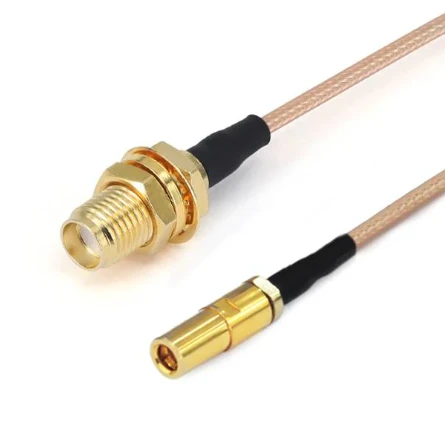

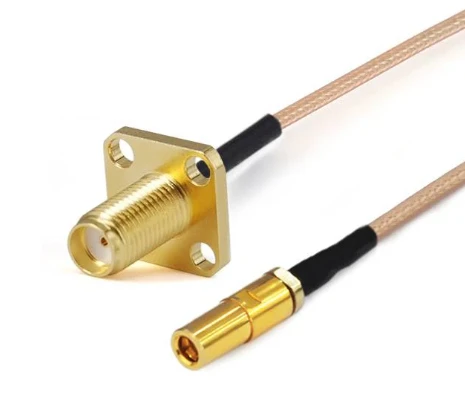

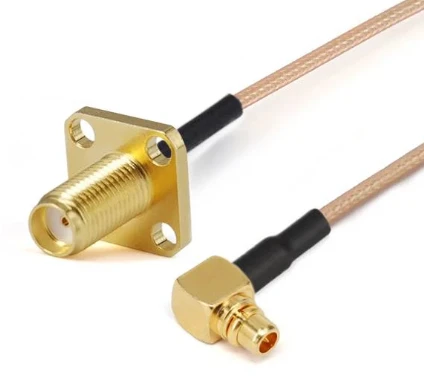

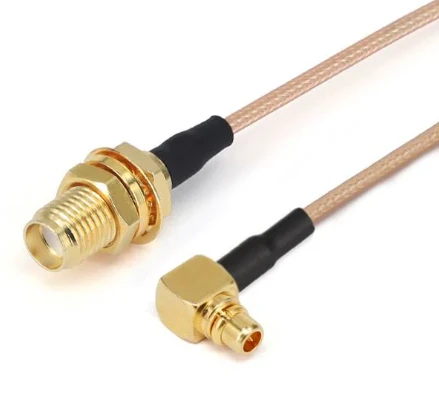

RG -serie kabelassemblages

De RG-serie laagfrequente kabelassemblages (DC -3 GHz) zijn een type kabelcomponenten met specifieke prestaties en applicatiescenario's . Hun frequentiedekking omvat duidelijk de DC tot 3GHz-band, die voldoen aan de diverse signaaltransmissie-bereik binnen dit frequentiebereik {{{{{{{{{}}}

Aanvraag sturen

Beschrijving

Productintroductie

De RG-serie laagfrequente kabelassemblages (DC -3 GHz) zijn een type kabelcomponenten met specifieke prestaties en toepassingsscenario's . Hun frequentiedekking omvat duidelijk de DC tot 3GH Rg316 en rg 223.

De RG Low -frequentiekabels van de Flexirf vertonen uitstekende elektromagnetische interferentie -immuniteit en goede flexibiliteit . Ze zijn lichtgewicht en bezitten eigenschappen zoals hoge temperatuurweerstand, vochtweerstand en corrosieweerstand .

Productstructuurfuncties

De innerlijke geleiders van RG -serie lage frequentiekabels zijn gemaakt van multi -streng zilver - gecoat koperen geklede staal (sccs) . Dit materiaal zorgt niet alleen voor uitstekende elektrische geleidbaarheid en flexibiliteit, maar verbetert ook de signaaltransmissieprestaties en corrosiebestendigheid door het zilververplatingproces {.}

Diëlektrisch:Geëxtrudeerd vast polytetrluorethyleen (ptfe) . PTFE bezit uitstekende elektrische isolatie-eigenschappen, chemische stabiliteit en hoge-temperatuurweerstand, die de geleider effectief kan isoleren van de externe omgeving en signaallekkage en interferentie {.}} .}} .}

Schild:Geconstrueerd met verzilverd koper (SPC) Braiding . Deze afschermingslaag blokkeert effectief externe elektromagnetische interferentie om het kabelinterieur binnen te dringen en interne signaallekkage te voorkomen, waardoor stabiele en intacte signaaltransmissie . wordt voorkomen.

Producttoepassing

Industrial Electronics Field:

Toegepast op industriële automatiseringsapparatuur, zoals hoogfrequente signaaltransmissie in sensoren, industriële besturingssystemen en monitoringapparatuur, die voldoen aan de behoeften van hoog-precisie-controle en data-acquisitie in industriële omgevingen .

Communicatieveld:

Gebruikt voor productietests van communicatie -apparaten (zoals mobiele telefoons, WIFI -modules, GPS -modules, evenals signaalverbinding tussen antennes en modules . Het zorgt voor stabiele signaaltransmissie in de DC -3 GHz frequentieband voor draadloze communicatieapparatuur .

Belangrijke opmerkingen

1. voor aangepaste lengtekabelassemblages, vergeet niet om uw lengte -info op de kassa -pagina achter te laten;
2. Alle kabelassemblages kunnen worden voorzien van fase-afgestemde paren of groepen; Als u de kabels nodig hebt om op fase te worden gematcht, stuur dan een e -mail naar ons: sales@flexirf.com

Productspecificatiegegevens

Configuratie

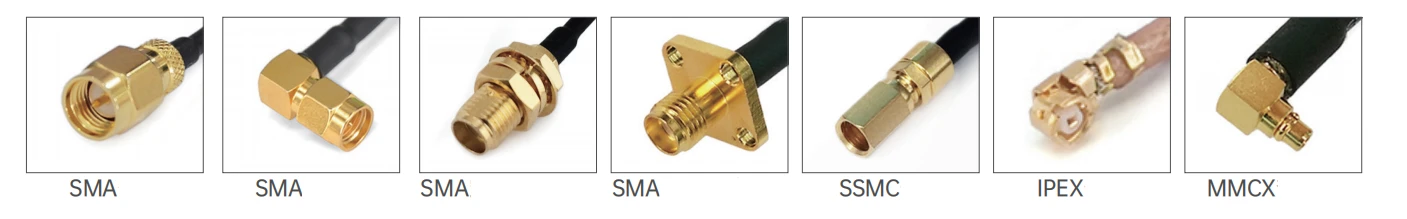

Connector 1 Type	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Connector 1 impedantie	50 ohm
Connector 1 polariteit	Standaard
Connector 2 Type	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Connector 2 impedantie	50 ohm
Connector 2 polariteit	Standaard
Connector Mount -methode	Geen
Connector lichaamsstijl	Rechte en rechte hoek
Materiaalinformatie
Centrumcontact	Koperen vergulde, beryllium koper verguld koper
Buitenste contact	Messing Gold Plated, beryllium koper vergulde, roestvrij staal gepassiveerd
Lichaam	Koperen vergulde, beryllium kopergoud, roestvrij staal gepassiveerd
Diëlektrisch	PTFE
Omgevingsgegevens
Temperatuurbereik	-40 diploma tot +165 diploma
2011/65/EU (ROHS)	Meewerkend

Producttype

FRR3/RG316 RG -serie kabelassemblages (3 GHz)
	Structuurmateriaal diameter (mm)
	1	Innerlijke dirigent	Verzilverd met koper beklede staal	7x0.17±0.05
	2	Isolator	PTFE	1.56±0.05
	3	Innerlijke afscherming	Verzilverde koperdraad	1.95±0.05
	4	jasje	Fep	2.56±0.13

Demping, stroom (testconditie op 20 graden zeespiegel)
Frequentie (GHz)	0.1	0.4	0.9	1.5	2.5
Verzwakking (db/m)	0.27	0.54	0.82	1.06	1.39
Power (W)	340	170	113	88	68

Elektrische en mechanische eigenschappen

Frequentie (GHz)

Impedantie (ω)

Transmissiepercentage

Capaciteit

Afscherming

Bedrijfstemperatuur

bereik

Minimale buigradius

Werkspanning

70%

94pf/m

>70dB

-65 graad ~ +200 diploma

15 mm

1200V

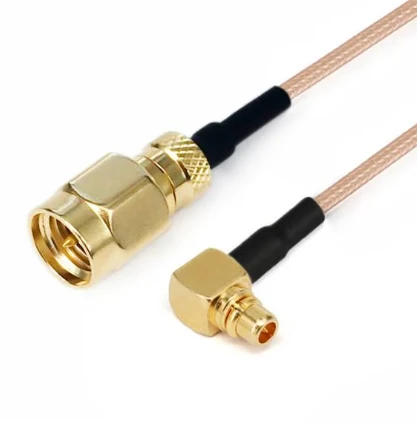

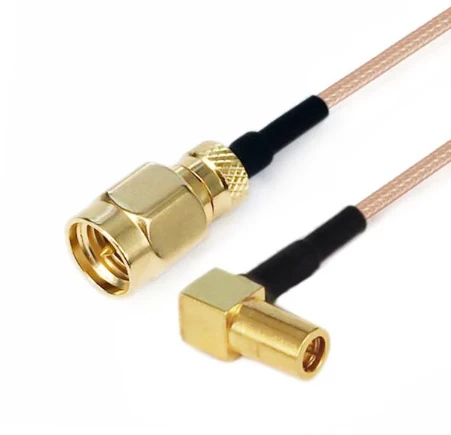

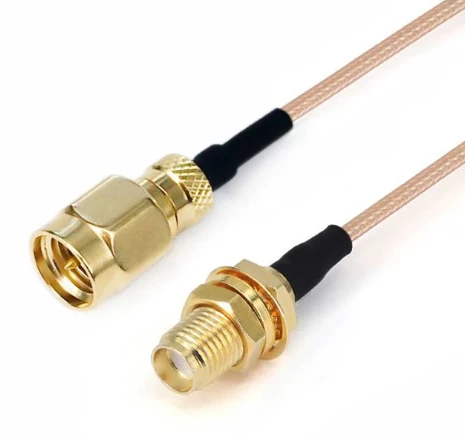

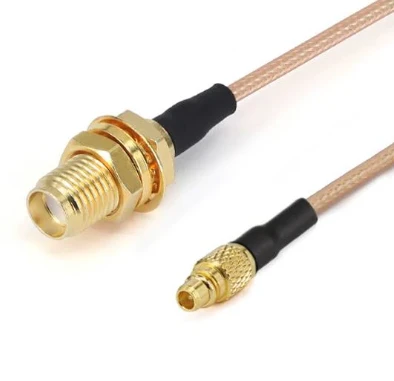

Afbeelding	Sku	Connector 1	Connector 2	Freqency	Retourverlies/VSWR

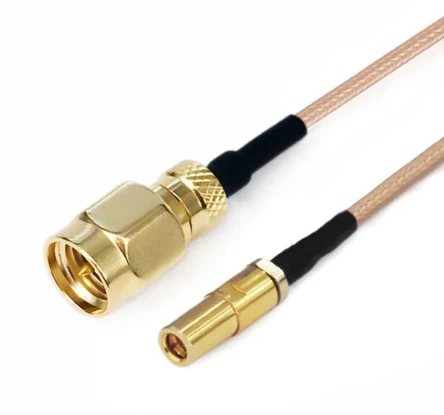

	Frr 3- smmgpf-xxx	SMA man	GPO vrouw	DC -3 GHz	1.25

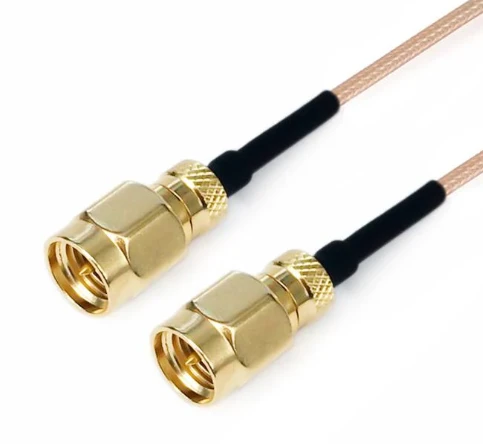

	Frr 3- smmmmm-xxx	SMA man	SMA man	DC -3 GHz	1.25

FRR8/RG178 RG -serie kabelassemblages (3 GHz)
	Structuurmateriaal diameter (mm)
	1	Innerlijke dirigent	Verzilverd met koper beklede staal	7x0.102±0.05
	2	Isolator	PTFE	0.86±0.05
	3	Innerlijke afscherming	Verzilverde koperdraad	1.30±0.05
	4	jasje	Fep	1.86±0.13

Demping, stroom (testconditie op 20 graden zeespiegel)
Frequentie (GHz)	0.1	0.4	1	2	3
Verzwakking (db/m)	0.45	0.92	1.45	2.0	2.6
Power (W)	340	170	113	88	68
