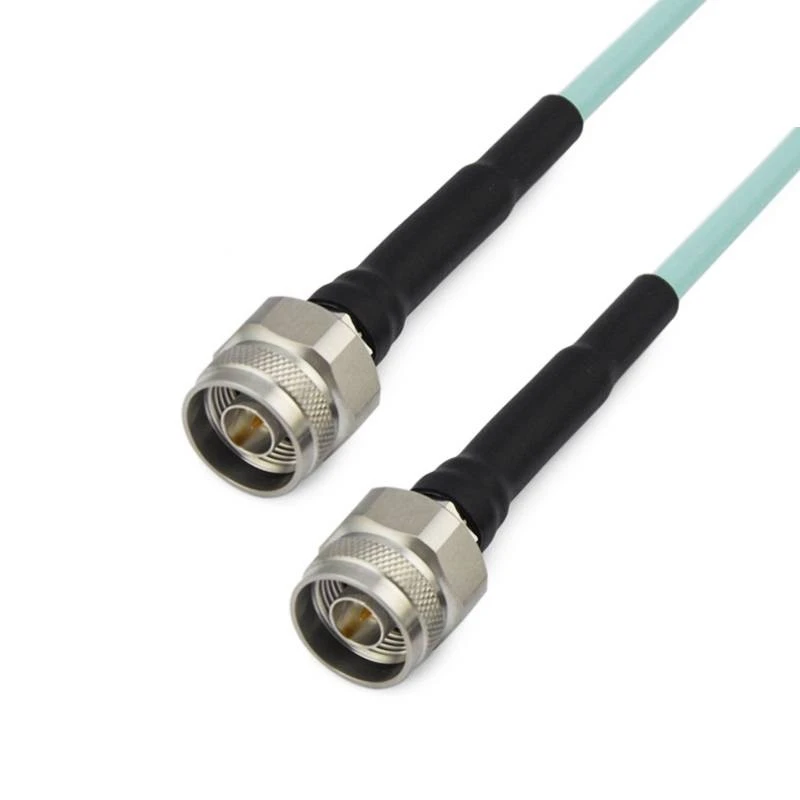

gaa3-nmnm-xxx-1

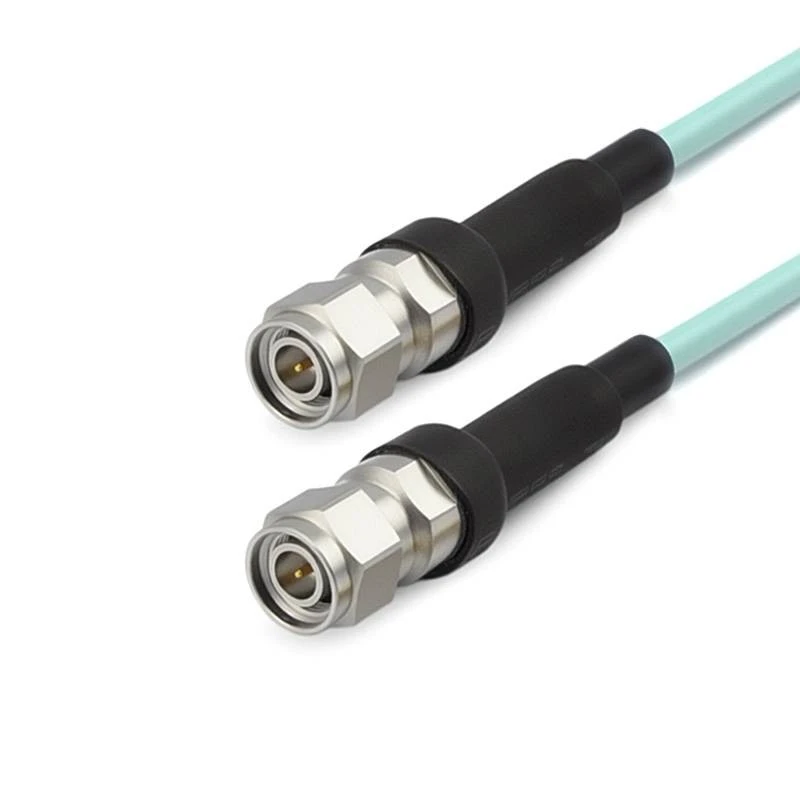

gaa3-tncmtncm-xxx-1

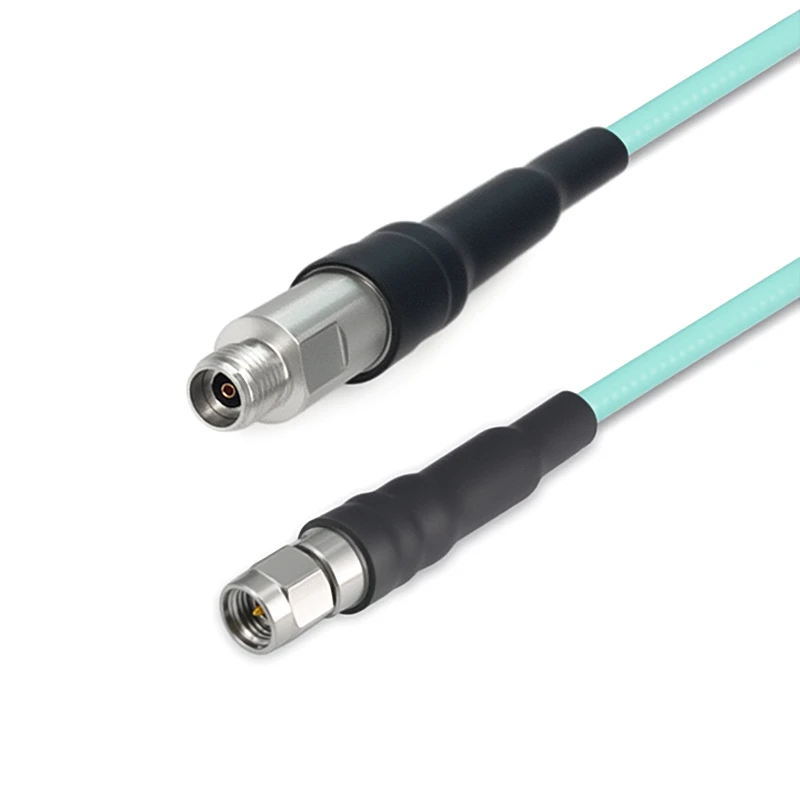

gau1-292m292f-xxx-1

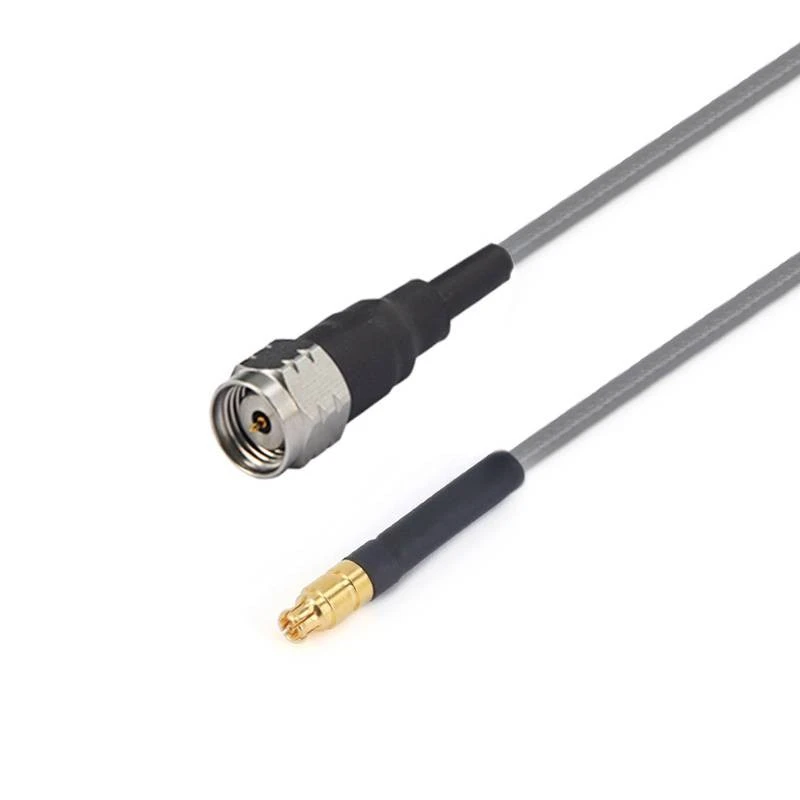

gau2-185mgppf-xxx-7

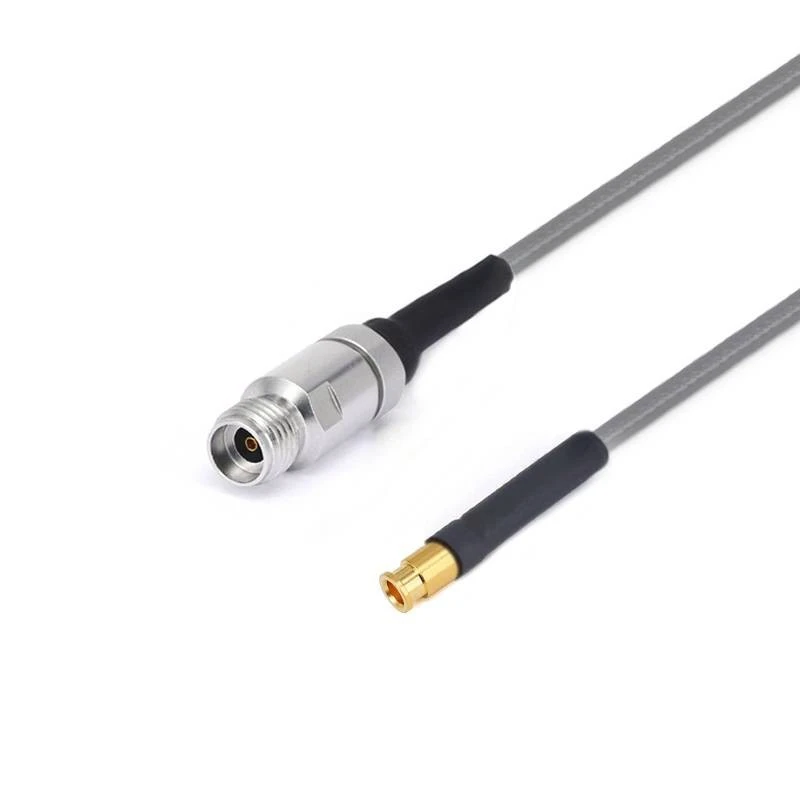

gau2-292fmmpxf--1

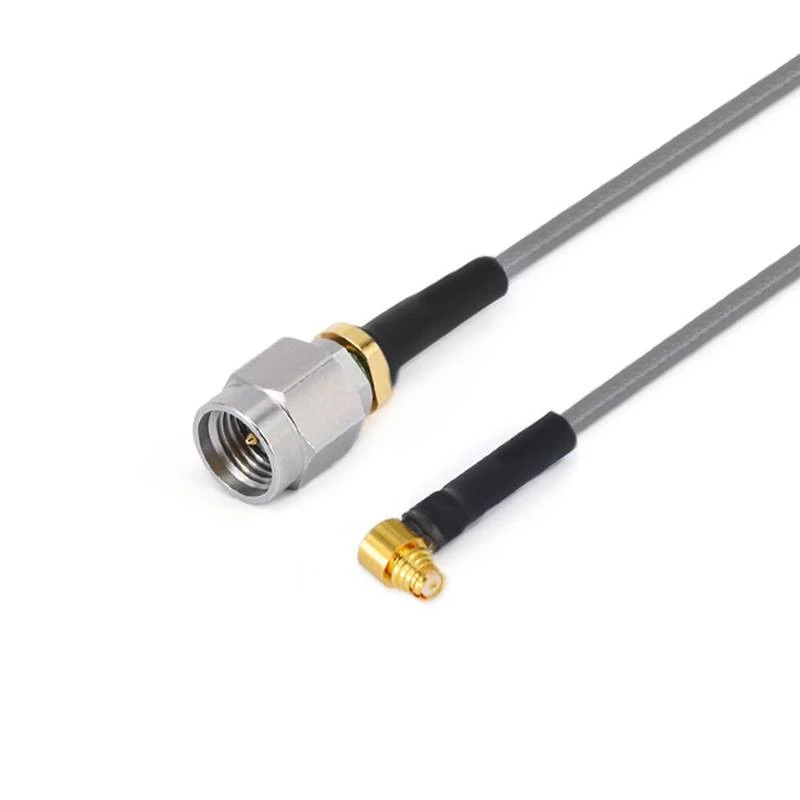

gau2-292mgpwf-xxx-1

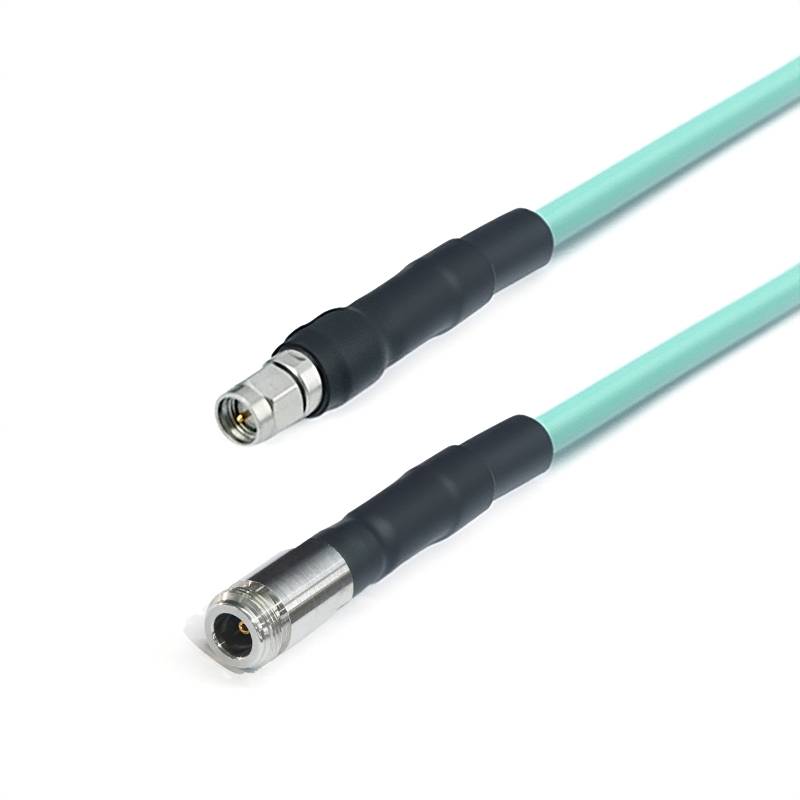

Fase met lage verlies stabiele serie

In het snijden van vandaag - randvelden zoals communicatie, elektronische testen en meting, zijn de stabiliteit van signaaltransmissie en lage -verlieskarakteristieken kernfactoren geworden die de prestaties van systemen bepalen, en de relevante vereisten worden steeds strenger .

Aanvraag sturen

Beschrijving

Productintroductie

In today's cutting - edge fields such as communication, electronic testing, and measurement, the stability of signal transmission and low - loss characteristics have become core factors determining the performance of systems, and the relevant requirements are becoming increasingly stringent. The low - loss amplitude - and - phase - stable cable assemblies stand out with their extraordinary performance, playing a crucial role in numerous application scenarios and laying a solid foundation for achieving Nauwkeurige en efficiënte signaaltransmissie .

Productstructuurfuncties

Uitstekende lage verlieskenmerken:

Ze vertonen een extreem uitstekende lage -verliesprestaties onder verschillende frequentievoorwaarden . het FRU1/GT147A -model (40 GHz) als een voorbeeld, zelfs in een hoge - frequentieomgeving tot 40 GHz, de verzwakking ervan is slechts 2 . 85 dB per meter.

Suele fasestabiliteit:

Ze bezitten zeer stabiele fasekarakteristieken . Bijvoorbeeld wanneer de FRU1/GT147A met een frequentie van 10 GHz werkt, kan de mechanische fasestabiliteit 10 GHz/3 graden bereiken; Wanneer de frequentie 18 GHz is, kan deze 18 GHz/5 graden bereiken . Een dergelijke stabiele fase kan fasefluctuaties effectief onderdrukken tijdens signaaltransmissie, waardoor signaalvervorming en interferentie wordt veroorzaakt door onstabiele fasen . voor communicatiesystemen en testapparatuur met extreem hoge vereisten voor fase -accuratie, is de sleutel om de stabiele werking te waarborgen.

Brede frequentiedekking:

De producten hebben een breed frequentiedekkingsbereik, overspannen van directe stroom (DC) tot 110GHz . Verschillende modellen van kabelassemblages kunnen nauwkeurig worden aangepast aan verschillende frequentiebereiken om te voldoen aan verschillende toepassingsvereisten .

Producttoepassing

Bij het testen van de anchoïsche in de magnetron verbinden ze testapparatuur en -apparaten die worden getest, en hun stabiele signaaltransmissiekarakteristieken zorgen voor de nauwkeurigheid en betrouwbaarheid van testresultaten . Als belangrijke verbindingscomponenten in instrumenten zoals netwerkanalysatoren en spectrumanalysatoren, bieden ze de precieze meten van de instrumenten door de instrumenten door de instrumenten te bieden door de instrumenten door de instrumenten door de instrumenten te bieden door de instrumenten door de instrumenten door de instrumenten te bieden door de instrumenten en de ontwikkeling van het onderzoek en de ontwikkeling van de elektronische producten. inspectie .

Belangrijke opmerkingen

1. voor aangepaste lengtekabelassemblages, vergeet niet om uw lengte -info op de kassa -pagina achter te laten;
2. Alle kabelassemblages kunnen worden voorzien van fase-afgestemde paren of groepen; Als u de kabels nodig hebt om op fase te worden gematcht, stuur dan een e -mail naar ons: sales@flexirf.com

Productspecificatiegegevens

Configuratie
Connector 1 Type	1,85 mm/2,4 mm/2.92 mm/SMA/G3PO/GPPO/N/TNC
Connector 1 impedantie	50 ohm
Connector 1 polariteit	Standaard
Connector 2 Type	1,85 mm/2,4 mm/2.92 mm/SMA/G3PO/GPPO/N/TNC
Connector 2 impedantie	50 ohm
Connector 2 polariteit	Standaard
Connector Mount -methode	Geen
Connector lichaamsstijl	Rechte en rechte hoek
Materiaalinformatie
Centrumcontact	Koperen vergulde, beryllium koper verguld koper
Buitenste contact	Messing Gold Plated, beryllium koper vergulde, roestvrij staal gepassiveerd
Lichaam	Koperen vergulde, beryllium kopergoud, roestvrij staal gepassiveerd
Diëlektrisch	PEI/PTFE
Omgevingsgegevens
Temperatuurbereik	-40 diploma tot +165 diploma
2011/65/EU (ROHS)	Meewerkend

Producttype

FRU1/GT147A Laag verlies Stabiele fasekabelassemblage (40 GHz)
	Structuurmateriaal diameter (mm)
	1	Innerlijke dirigent	Verzilverd met koper beklede staal	0.91±0.05
	2	Isolator	Solid PTFE	2.69±0.05
	3	Innerlijke afscherming	Verzilverde koperen band	2.86±0.05
	4	Buitenste afscherming	Verzilverde koperdraadvlechten	3.28±0.05
	5	jasje	Fep	3.73±0.13

Demping, stroom (testconditie op 20 graden zeespiegel)
Frequentie (GHz)	1	10	18	26.5	40
Verzwakking (db/m)	0.39	1.31	1.81	2.23	2.85
Power (W)	380	120	90	75	65

Elektrische en mechanische eigenschappen
Frequentie (GHZ)	Impedantie (Ω)	Transmissiepercentage	Capaciteit	Afscherming	Bedrijfstemperatuur bereik	Minimale buigradius	Mechanisch Stabiliteit van fase
40	50	77%	86 pf/m	>100DB	-65 graad ~ +165 diploma	6,35 mm	10 GHz/3 graden 18 GHz/5 graden
Veel voorkomende modellen en technische indicatoren

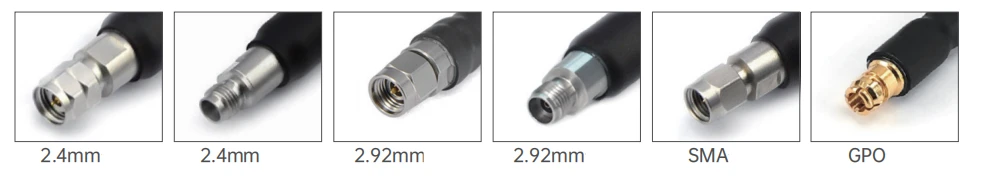

Afbeelding	Sku	Connector 1	Connector 2	Freqency	Retourverlies/VSWR

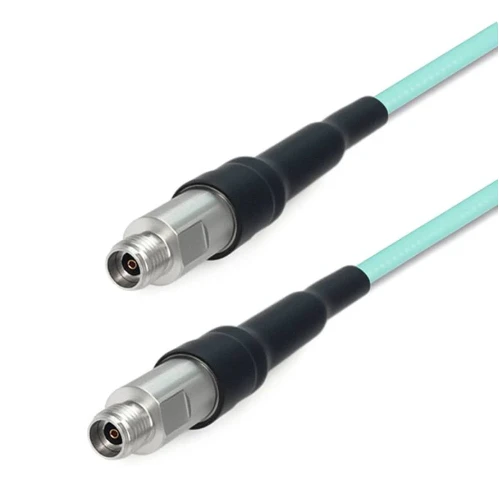

	Fru 1-292 f292f-xxx	2,92 mm vrouw	2,92 mm vrouw	DC -40 GHz	1.44
	Fru 1-292 m292m-xxx	2,92 mm man	2,92 mm man	DC -40 GHz	1.44
	Fru 1-292 m292f-xxx	2,92 mm man	2,92 mm vrouw	DC -40 GHz	1.44

FRU2/GT3506 Laag verlies Stabiele fasekabel (65 GHz)
	Structuurmateriaal diameter (mm)
	1	Innerlijke dirigent	Verzilverd met koper beklede staal	0.51±0.05
	2	Isolator	Solid PTFE	1.38±0.05
	3	Innerlijke afscherming	Verzilverde koperen band	1.58±0.05
	4	Buitenste afscherming	Verzilverde koperdraadvlechten	1.90±0.05
	5	jasje	Fep	2.20±0.13

Demping, stroom (testconditie op 20 graden zeespiegel)
Frequentie (GHz)	1	3	6	10	12	16	18	26.5	40	67
Verzwakking (db/m)	63.7	111.9	160.4	209.87	231.1	269.5	287.1	354	444	593.2
Power (W)	55	32	22	17	15	13	12	10	8	6

Elektrische en mechanische eigenschappen
Frequentie (GHz	Impedantie (ω)	Transmissiepercentage	Capaciteit	Afscherming	Bedrijfstemperatuur bereik	Minimale buigradius	Diëlektrisch bestand tegen spanning
67 GHz	50Ω	82%	94pf/m	>90db	-55 graad ~ +125 diploma	11 mm	800V@DC
Veel voorkomende modellen en technische indicatoren

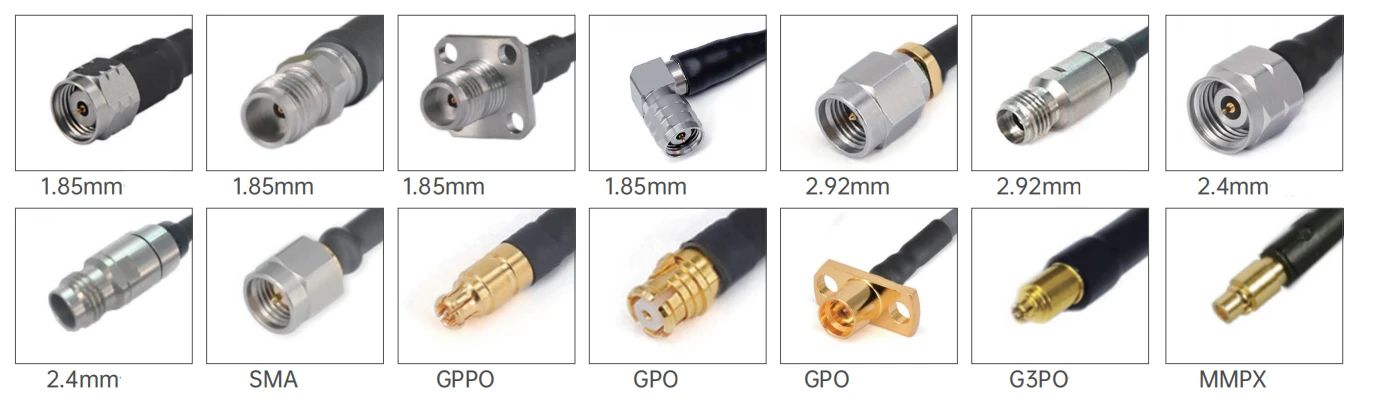

Afbeelding	Sku	Connector 1	Connector 2	Freqency	Retourverlies/VSWR
	Fru 2- smmmmm-xxx	SMA man	SMA man	DC -26.5 GHz	1.30
	Fru 2- smmgpf-xxx	SMA man	GPO (SMP) vrouw	DC -26.5 GHz	1.35
	Fru 2- smmgpwf-xxx	SMA man	GPO (SMP) Vrouw met rechte hoek	DC -26.5 GHz	12DB
	Fru 2- smmgppf-xxx	SMA man	GPPO (mini-SMP) vrouw	DC -26.5 GHz	13DB
	Fru 2- smmgppwf-xxx	SMA man	GPPO (mini-SMP) vrouw met de rechterkant	DC -26.5 GHz	12DB
	Fru 2- smffgpf-xxx	SMA -vrouw met 4 holes flens	GPO (SMP) vrouw	DC -18 GHz	1.30
	Fru 2- smffgppf-xxx	SMA -vrouw met 4 holes flens	GPPO (mini-SMP) vrouw	DC -18 GHz	16db
	Fru 2-292 m292m-xxx	2,92 mm man	2,92 mm man	DC -40 GHz	1.35
	Fru 2-292 mgpf-xxx	2,92 mm man	GPO (SMP) vrouw	DC -40 GHz	14db
	Fru 2-292 mgpwf-xxx	2,92 mm man	GPO (SMP) Vrouw met rechte hoek	DC -40 GHz	12DB
	Fru 2-292 mmmpxm-xxx	2,92 mm man	MMPX mannetje	DC -40 GHz	14db
	Fru 2-292 mmmpxf-xxx	2,92 mm man	Mmpx vrouw	DC -40 GHz	14db
	Fru 2-292 mg3pf-xxx	2,92 mm man	G3po (SMPS) vrouw	DC -40 GHz	14db
	Fru 2-292 mgppwf-xxx	2,92 mm man	GPPO (mini-SMP) vrouw met de rechterkant	DC -40 GHz	12DB
	Fru 2-292 m24m-xxx	2,92 mm man	2,4 mm man	DC -40 GHz	1.35
	Fru 2-292 mgppf-xxx	2,92 mm man	GPPO (mini-SMP) vrouw	DC -40 GHz	14db
	Fru 2-292 fg3pf-xxx	2,92 mm vrouw	G3po (SMPS) vrouw	DC -40 GHz	14db
	Fru 2-292 ffg3pf-xxx	2,92 mm vrouw met 4 holes flens	G3po (SMPS) vrouw	DC -40 GHz	14db
	Fru 2-292 fmmpxm-xxx	2,92 mm vrouw	MMPX mannetje	DC -40 GHz	14db
	Fru 2-292 ffmmpxm-xxx	2,92 mm vrouw met 4 holes flens	MMPX mannetje	DC -40 GHz	14db
	Fru 2-292 ffgpf-xxx	2,92 mm vrouw met 4 holes flens	GPO (SMP) vrouw	DC -40 GHz	14db
	Fru 2-24 m24m-xxx	2,4 mm man	2,4 mm man	DC -50 GHz	1.44
	Fru 2-24 mgpf-xxx	2,4 mm man	GPO (SMP) vrouw	DC -40 GHz	14db
	Fru 2-24 mgpwf-xxx	2,4 mm man	GPO (SMP) Vrouw met rechte hoek	DC -40 GHz	12DB
	Fru 2-24 mmmpxm-xxx	2,4 mm man	MMPX mannetje	DC -50 GHz	10db
	Fru 2-24 mmmpxm-xxx	2,4 mm man	MMPX mannetje	DC -50 GHz	10db
	Fru 2-24 mgppf-xxx	2,4 mm man	GPPO (mini-SMP) vrouw	DC -50 GHz	10db
	Fru 2-24 mgppwf-xxx	2,4 mm man	GPPO (mini-SMP) vrouw met de rechterkant	DC -50 GHz	10db
	Fru 2-24 ffgpf-xxx	2,4 mm vrouw met 4 holes flens	GPO (SMP) vrouw	DC -50 GHz	10db
	Fru 2-24 ffgppf-xxx	2,4 mm vrouw met 4 holes flens	GPPO (mini-SMP) vrouw	DC -50 GHz	10db
	Fru 2-185 mgppf-xxx	1,85 mm man	GPPO (mini-SMP) vrouw	DC -67 GHz	10db
	Fru 2-185 wmgppf-xxx	1,85 mm mannetje met rechte hoek	GPPO (mini-SMP) vrouw	DC -67 GHz	10db
	Fru 2-185 mg3pf-xxx	1,85 mm man	G3po (SMPS) vrouw	DC -67 GHz	10db
	Fru 2-185 mmmpxm-xxx	1,85 mm man	MMPX mannetje	DC -67 GHz	10db
	Fru 2-185 mmmpxf-xxx	1,85 mm man	Mmpx vrouw	DC -67 GHz	10db
	Fru 2-185 fgppf-xxx	1,85 mm vrouw	GPPO (mini-SMP) vrouw	DC -67 GHz	10db
	Fru 2-185 ffgppf-xxx	1,85 mm vrouw met 4 holes flens	GPPO (mini-SMP) vrouw	DC -67 GHz	10db
	Fru 2-185 fg3pf-xxx	1,85 mm vrouw	G3po (SMPS) vrouw	DC -67 GHz	10db
	Fru 2-185 ffg3pf-xxx	1,85 mm vrouw met 4 holes flens	GPPO (mini-SMP) vrouw	DC -67 GHz	10db
	Fru 2-185 fmmpxm-xxx	1,85 mm vrouw	MMPX mannetje	DC -67 GHz	10db
	Fru 2-185 fmmpxf-xxx	1,85 mm vrouw	Mmpx vrouw	DC -67 GHz	10db

FRU3/GT3507 Laag verlies Stabiele fasekabelassemblage (40 GHz)
	Structuurmateriaal diameter (mm)
	1	Innerlijke dirigent	Verzilverd met koper beklede staal	0.91±0.05
	2	Isolator	Solid PTFE	2.69±0.05
	3	Innerlijke afscherming	Verzilverde koperen band	2.86±0.05
	4	Buitenste afscherming	Verzilverde koperdraadvlechten	3.28±0.05
	5	jasje	Fep	3.73±0.13

Demping, stroom (testconditie op 20 graden zeespiegel)
Frequentie (GHz)	1	10	18	26.5	40
Verzwakking (db/m)	0.39	1.31	1.81	2.23	2.85
Power (W)	380	120	90	75	65

Elektrische en mechanische eigenschappen
Frequentie (GHz)	Impedantie (ω)	Transmissiepercentage	Capaciteit	Afscherming	Bedrijfstemperatuur bereik	Minimale buigradius	Mechanisch Stabiliteit van fase
40	50	85%	86 pf/m	>90db	-65 graad ~ +165 diploma	11 mm	10 GHz/3 graden 18 GHz/5 graden
Veel voorkomende modellen en technische indicatoren

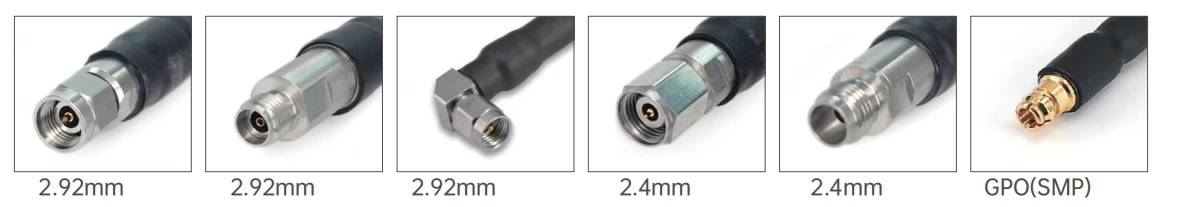

Afbeelding	Sku	Connector 1	Connector 2	Freqency	Retourverlies/VSWR
	Fru 3-292 m292m-xxx	2,92 mm man	2,92 mm man	DC -40 GHz	1.44
	Fru 3-292 m24m-xxx	2,92 mm man	2,4 mm man	DC -40 GHz	1.35
	Fru 3-24 m24m-xxx	2,4 mm man	2,4 mm man	DC -40 GHz	1.35

FRA3/GT2501 Laag verlies Stabiele fasekabelassemblage (26,5 GHz)
	Structuurmateriaal diameter (mm)
	1	Innerlijke dirigent	Verzilverd met koper beklede staal	1.45±0.05
	2	Isolator	Solid PTFE	3.99±0.05
	3	Innerlijke afscherming	Verzilverde koperen band	4.19±0.05
	4	Buitenste afscherming	Verzilverde koperdraadvlechten	4.42±0.05
	5	jasje	Fep	5.21±0.13

Demping, stroom (testconditie op 20 graden zeespiegel)
Frequentie (GHz)	1	5	10	18	26.5
Verzwakking (db/m)	0.26	0.52	0.76	1.05	1.28
Power (W)	800	350	---	100	---

Elektrische en mechanische eigenschappen
Frequentie (GHz)	Impedantie (ω)	Transmissiepercentage	Capaciteit	Afscherming	Bedrijfstemperatuur bereik	Minimale buigradius	Mechanisch Stabiliteit van fase
26.5	50	80.4%	86 pf/m	>100DB	-65 graad ~ +165 diploma	6,35 mm	10 GHz/3 graden 18 GHz/5 graden
Veel voorkomende modellen en technische indicatoren

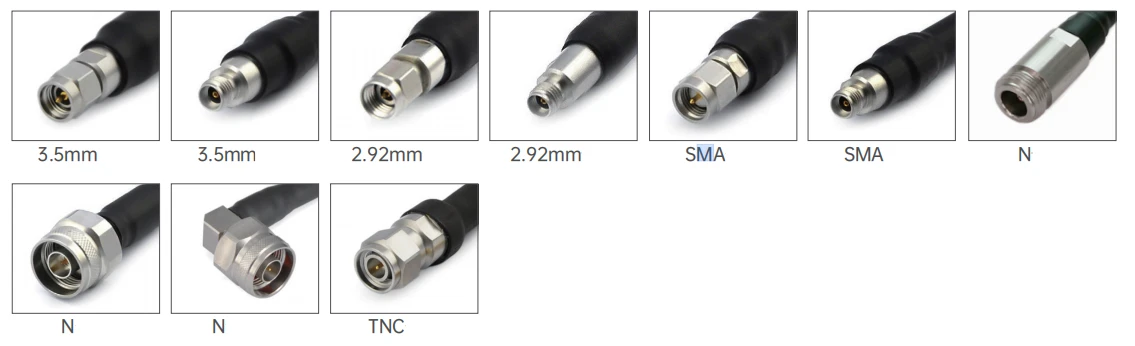

Afbeelding	Sku	Connector 1	Connector 2	Freqency	Retourverlies/VSWR

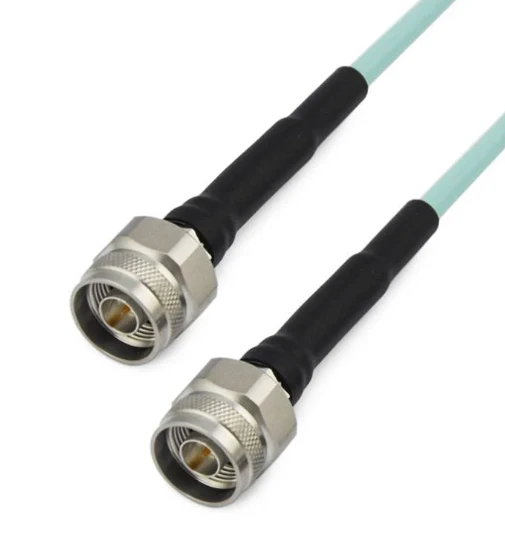

	Fra 3- nmnm-xxx	N mannelijk	N mannelijk	DC -18 GHz	1.25

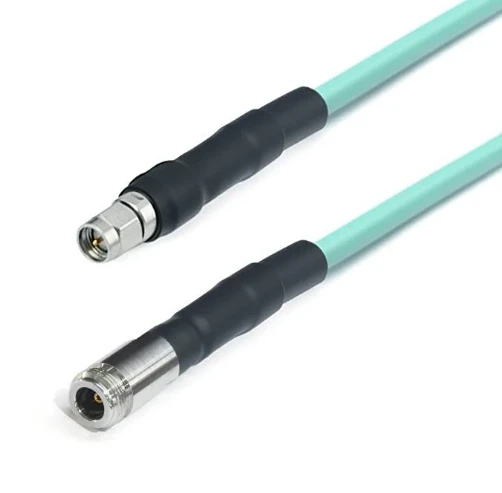

	Fra 3- nfsmm-xxx	N vrouw	SMA man	DC -18 GHz	1.25

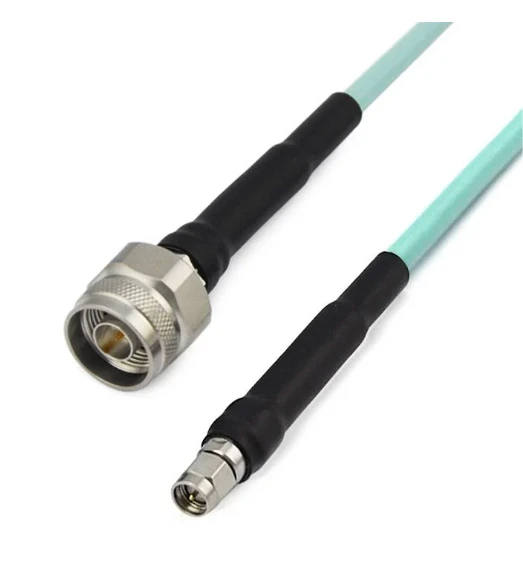

	Fra 3- nmsmm-xxx	N mannelijk	SMA man	DC -18 GHz	1.25

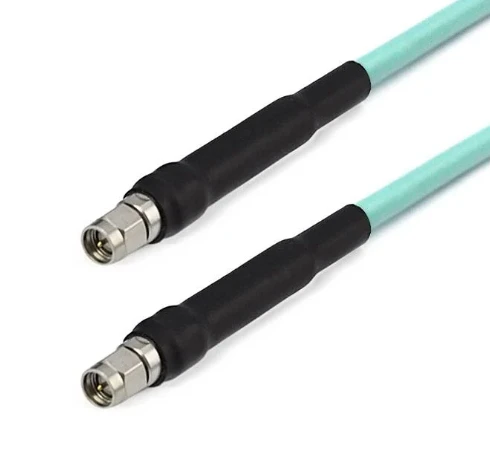

	Fra 3- smmmmm-xxx	SMA man	SMA man	DC -18 GHz	1.25

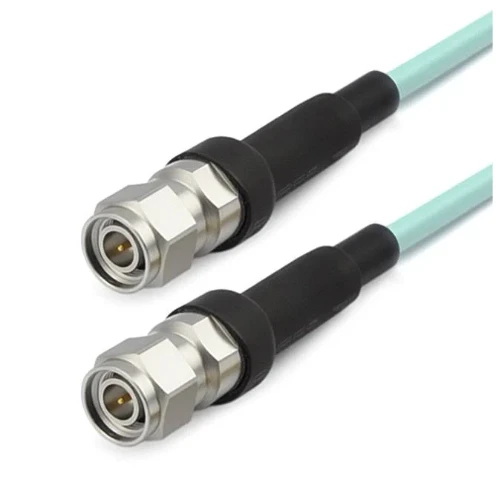

	Fra 3- tncmtncm-xxx	TNC mannetje	TNC mannetje	DC -18 GHz	1.30
