Testkabels voor algemene doeleinden

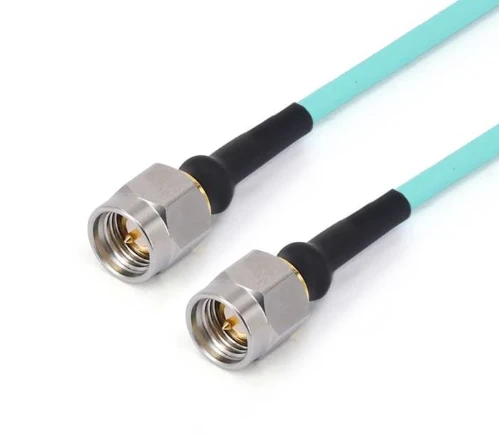

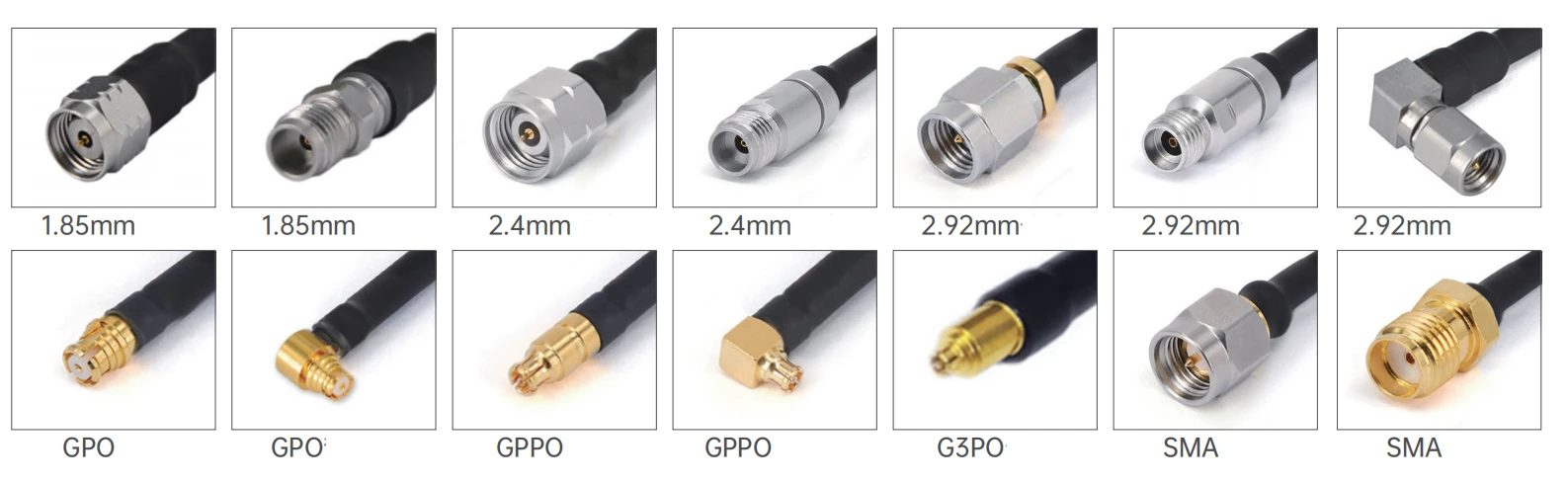

Testkabels voor algemene doeleinden zijn veel gebruikte kabelproducten in velden zoals elektronische testen, met meerdere kenmerken om te voldoen aan diverse gebruikseisen . In termen van connectoren biedt deze kabel verschillende soorten connectoren, waaronder 1 . 85mm, 2 . 4mm, 2.92mm, SMA, G3Po, en GPPO. Alle connectoren hebben een impedantie van 50 ohm en een standaard polariteit.
Beschrijving
Testkabels voor algemene doeleinden
General purpose test cables are widely used cable products in fields such as electronic testing, with multiple characteristics to meet diverse usage requirements. In terms of connectors, this cable offers various types of connectors, including 1.85mm, 2.4mm, 2.92mm, SMA, G3PO, and GPPO. Alle connectoren hebben een impedantie van 50 ohm en een standaard polariteit. Bovendien hebben de connectoren meerdere installatiemethoden, waaronder rechte en rechts - hoektypen, die flexibel kunnen worden aangepast aan verschillende apparaatinterfaces.
Productintroductie
In termen van materiaalselectie zijn het centrale contact, het externe contact en het hoofdlichaam gemaakt van materialen zoals messing verguld met goud, beryllium koper verguld met goud, of gepassiveerd roestvrij staal, die een goede elektrische geleidbaarheid en corrosiebestendigheid hebben . De dielectric is van PEI of PTFE -materialen om te zorgen voor signaaltransmissie PLAATTE COMPER - Zilver - Geplaatste Copper - Zilver - Geplaatste Copper - Zilver - Placed Copper - Geklede staal, de isolatielaag is solide PTFE, de afschermingslaag is samengesteld uit zilververminderde koperen tape en koperdraad, en de schede is gemaakt van FEP -materiaal . Dit beschrijft niet alleen effectief interfererende signalen, maar heeft ook een bepaalde mechanische sterkte en milieuweerstand {.}
Producttoepassing
Tijdens het onderzoek, ontwikkeling, productie en testen van communicatie -basisstations, mobiele telefoons, satellietcommunicatieapparatuur, enz. ., zijn algemene testkabels van het doel vereist om verschillende testinstrumenten te verbinden met communicatie -apparaten om een stabiele signaaltransmissie te garanderen, zodat om het goed testen van 5G -indicatoren van de apparatuur, de frequentiekarakteristieken, enz. Enz. Soort kabel wordt gebruikt om signaalgeneratoren, spectrumanalysatoren en andere apparatuur te verbinden om de radiofrequentieprestaties van de basisstations nauwkeurig te testen, zodat de basisstations stabiele en efficiënte communicatiediensten kunnen bieden .
Belangrijke opmerkingen
1. voor aangepaste lengtekabelassemblages, vergeet niet om uw lengte -info op de kassa -pagina achter te laten;
2. Alle kabelassemblages kunnen worden voorzien van fase-afgestemde paren of groepen; Als u de kabels nodig hebt om op fase te worden gematcht, stuur dan een e -mail naar ons: sales@flexirf.com

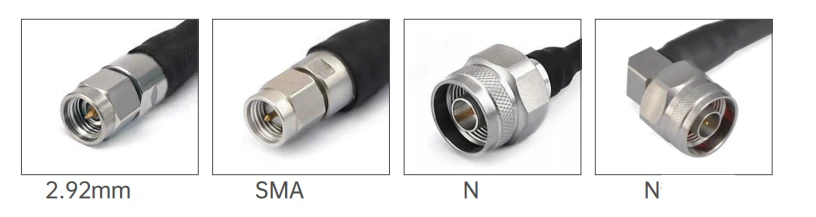

Productspecificatiegegevens
|
Configuratie |
|
|
Connector 1 Type |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N |
|
Connector 1 impedantie |
50 ohm |
|
Connector 1 polariteit |
Standaard |
|
Connector 2 Type |
1,85 mm/2,4 mm/2,92 mm/SMA/G3PO/GPPO/N |
|
Connector 2 impedantie |
50 ohm |
|
Connector 2 polariteit |
Standaard |
|
Connector Mount -methode |
Geen |
|
Connector lichaamsstijl |
Rechte en rechte hoek |
|
Materiaalinformatie |
|
|
Centrumcontact |
Koperen vergulde, beryllium koper verguld koper |
|
Buitenste contact |
Messing Gold Plated, beryllium koper vergulde, roestvrij staal gepassiveerd |
|
Lichaam |
Koperen vergulde, beryllium kopergoud, roestvrij staal gepassiveerd |
|
Diëlektrisch |
PEI/PTFE |
|
Omgevingsgegevens |
|
|
Temperatuurbereik |
-40 diploma tot +165 diploma |
|
2011/65/EU (ROHS) |
Meewerkend |
|
Kabelspecificaties |
|
|
Centrumgeleider |
Verzilverde koperen |
|
Diëlektrisch |
Vaste PTFE |
|
Twee afscherming |
Verzilverde koperen band en draad |
|
Jasje |
Fep |
|
Capaciteit (PF/M) |
95.1 |
|
Snelheid van propagatie (%) |
70 |
|
De effectiviteit beschermen |
<-100dB @ 1GHz |
|
Power Handling |
10watt @ 18GHz op zeeniveau, vswr1.0 |
Producttype
| GAF71/RG405SS 405 -serie flexibele kabelassemblage | ||||
 |
Structuurmateriaal diameter (mm) |
|||
|
1 |
Innerlijke dirigent |
Verzilverd met koper beklede staal |
0.51±0.05 |
|
|
2 |
Isolator |
Vaste PTFE |
1.63±0.05 |
|
|
3 |
Innerlijke afscherming |
Verzilverde koperen band |
1.80±0.05 |
|
|
4 |
Buitenste afscherming |
Verzilverde koperdraadvlechten |
2.18±0.05 |
|
|
5 |
jasje |
Fep |
2.54±0.1 |
|
| Demping, stroom (testconditie op 20 graden zeeniveau) | |||||||
|
Frequentie (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Demping (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Demping (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Veel voorkomende modellen en technische indicatoren
|
|||||
|
Afbeelding |
Sku |
Connector 1 |
Connector 2 |
Frequentie |
Retourverlies/VSWR |
 |
Frf 71- smmmmm-xxx |
SMA man |
SMA man |
DC -26.5 GHz |
1.30 |
 |

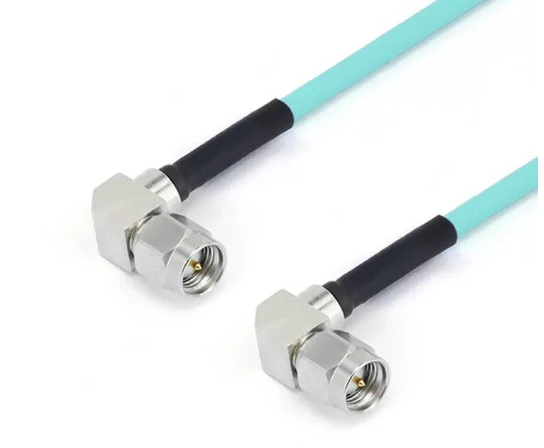

Frf 71- Smwmmwm-xxx -18 g |
SMA man met rechte hoek |
SMA man met rechte hoek |
DC -18 GHz |
1.30 |
 |

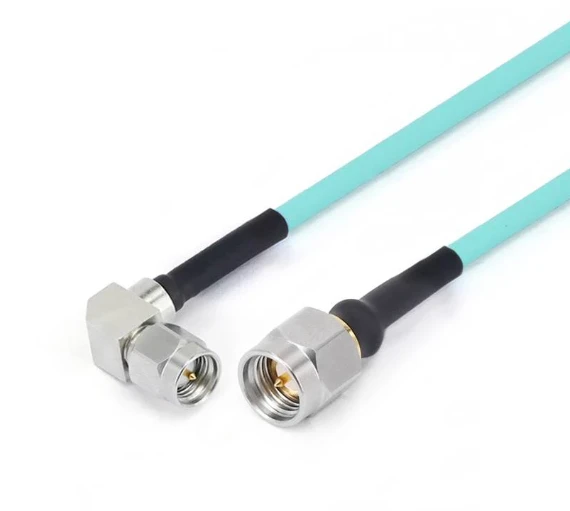

Frf 71- smMSMWM-xxx -18 g |
SMA man |
SMA man met rechte hoek |
DC -18 GHz |
1.30 |
 |
Frf 71- smmgpf-xxx |
SMA man |
GPO (SMP) vrouw |
DC -26.5 GHz |
1.35 |
 |
Frf {71- smmgpwf-xxx |
SMA man |
GPO (SMP) Vrouw met rechte hoek |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smfgpf-xxx |
SMA vrouw |
GPO (SMP) vrouw |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smffgpf-xxx |
SMA -vrouw met 4 holes flens |
GPO (SMP) vrouw |
DC -26.5 GHz |
1.35 |
 |
Frf {71- smmgppf-xxx |
SMA man |
GPPO (mini-SMP) vrouw |
DC -26.5 GHz |
14db |
 |
Frf 71- smmgppwf-xxx |
SMA man |
GPPO -vrouw met rechte hoek |
DC -26.5 GHz |
14db |
 |
Frf 71- Smwmgppf-xxx -18 g |
SMA man met rechte hoek |
GPPO (mini-SMP) vrouw |
DC -18 GHz |
15db |
 |
Frf 71- Smwmgppwf-xxx -18 g |
SMA man met rechte hoek |
GPPO -vrouw met rechte hoek |
DC -18 GHz |
15db |
 |
Frf 71- smfgppf-xxx |
SMA vrouw |
GPPO (mini-SMP) vrouw |
DC -26.5 GHz |
14db |
 |
Frf 71- smffgppf-xxx |
SMA -vrouw met 4 holes flens |
GPPO (mini-SMP) vrouw |
DC -26.5 GHz |
14db |
 |
Frf 71-292 m292m-xxx |
2,92 mm man |
2,92 mm man |
DC -40 GHz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 mm man |
GPO (SMP) vrouw |
DC -40 GHz |
14db |
 |
Frf 71-292 mgpwf-xxx |
2,92 mm man |
GPO (SMP) Vrouw met rechte hoek |
DC -40 GHz |
12DB |
 |
Frf 71-292 fgpf-xxx |
2,92 mm vrouw |
GPO (SMP) vrouw |
DC -40 GHz |
14db |
 |
Frf 71-292 ffgpf-xxx |
2,92 mm vrouw met 4 holes flens |
GPO (SMP) vrouw |
DC -40 GHz |
14db |
 |
Frf 71-292 mgppf-xxx |
2,92 mm man |
GPPO (mini-SMP) vrouw |
DC -40 GHz |
14db |
 |
Frf 71-292 fgppf-xxx |
2,92 mm vrouw |
GPPO (mini-SMP) vrouw |
DC -40 GHz |
14db |
 |
Frf 71-292 ffgppf-xxx |
2,92 mm vrouw met 4 holes flens |
GPPO (mini-SMP) vrouw |
DC -40 GHz |
14db |
 |
Frf 71-292 mgppwf-xxx |
2,92 mm man |
GPPO (mini-SMP) vrouw met de rechterkant |
DC -40 GHz |
12DB |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm man |
G3po (SMPS) vrouw |
DC -40 GHz |
14db |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm vrouw |
G3po (SMPS) vrouw |
DC -40 GHz |
14db |
 |
Frf 71-292 ffg3pf-xxx |
2,92 mm vrouw met 4 holes flens |
G3po (SMPS) vrouw |
DC -40 GHz |
14db |
 |
Frf 71-24 m24m-xxx |
2,4 mm man |
2,4 mm man |
DC -50 GHz |
14db |
 |
Frf 71-24 fgpf-xxx |
2,4 mm vrouw |
GPO (SMP) vrouw |
DC -40 GHz |
12DB |
 |
Frf 71-24 ffgpf -100 |
2,4 mm vrouw met 4 holes flens |
GPO (SMP) vrouw |
DC -40 GHz |
12DB |
 |
Frf 71-24 mgpwf-xxx |
2,4 mm man |
GPO (SMP) Vrouw met rechte hoek |
DC -40 GHz |
10db |
 |
Frf 71-24 mgppf-xxx |
2,4 mm man |
GPPO (mini-SMP) vrouw |
DC -40 GHz |
12DB |
 |
Frf 71-24 mgppwf-xxx |
2,4 mm man |
GPPO (mini-SMP) vrouw met de rechterkant |
DC -40 GHz |
10db |
 |
Frf 71-24 fgppf-xxx |
2,4 mm vrouw |
GPPO (mini-SMP) vrouw |
DC -40 GHz |
12DB |
 |
Frf 71-24 ffgppf-xxx |
2,4 mm vrouw met 4 holes flens |
GPPO (mini-SMP) vrouw |
DC -40 GHz |
12DB |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm man |
G3po (SMPS) vrouw |
DC - 67 GHz |
10db |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm vrouw |
G3po (SMPS) vrouw |
DC - 67 GHz |
10db |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm met een flens van 4 gaten |
G3po (SMPS) vrouw |
DC - 67 GHz |
10db |
|
GAF72/RG402SS 402 -serie flexibele kabelassemblage |
||||||
|
Structuurmateriaal diameter (mm) |
||||||
 |
1 |
Innerlijke dirigent |
Verzilverd met koper beklede staal |
0.92±0.05 |
||
|
2 |
Isolator |
Vaste PTFE |
2.97±0.05 |
|||
|
3 |
Innerlijke afscherming |
Verzilverde koperen band |
3.25±0.05 |
|||
|
4 |
Buitenste afscherming |
Verzilverde koperdraadvlechten |
3.58±0.1 |
|||
|
5 |
jasje |
Fep |
4.12±0.13 |
|||
| Demping, stroom (testconditie op 20 graden zeeniveau) | |||||||
|
Frequentie (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Demping (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Demping (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Veel voorkomende modellen en technische indicatoren
|
|||||
|
Afbeelding |
Sku |
Connector 1 |
Connector 2 |
Frequentie |
Retourverlies/VSWR |
|
|
Frf 72- smmmmm-xxx |
SMA man |
SMA man |
DC -26.5 GHz |
1.30 |
|
|

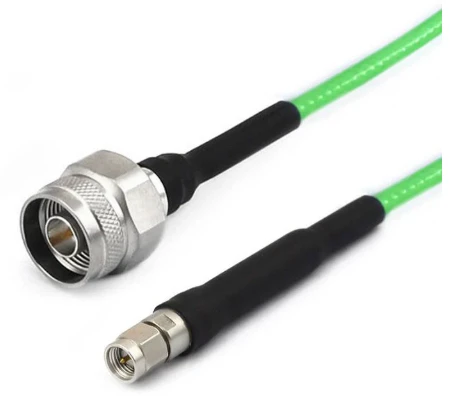

Frf 72- nmsmm-xxx |
N mannelijk |
SMA man |
DC -18 GHz |
1.25 |
|
|

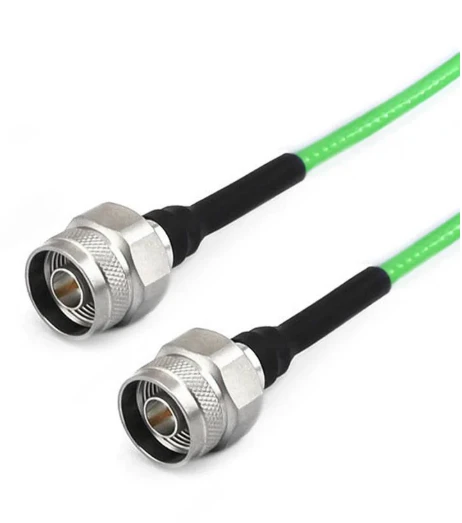

Frf 72- nmnm-xxx |
N mannelijk |
N mannelijk |
DC -18 GHz |
1.25 |
