N -adapter
De N - Type Precision RF -adapter is een cruciale component in radio -frequentiesystemen . De interface met n - type die het gebruikt, is een coaxiale connector met schroefdraad, bekend om zijn robuuste mechanische structuur en goede elektrische prestaties, waardoor een betrouwbare signaaloverdracht over een breed frequentiebereik mogelijk is .
Beschrijving
Productintroductie
De N - Type Precision RF -adapter is een cruciale component in radio -frequentiesystemen . De interface met n - type die het gebruikt, is een coaxiale connector met schroefdraad, bekend om zijn robuuste mechanische structuur en goede elektrische prestaties, waardoor een betrouwbare signaaloverdracht over een breed frequentiebereik mogelijk is .
De maximale bedrijfsfrequentie van de N Precieze adapter kan tot 18 GHz . bereiken, wat het onderscheidt van andere RF -adapters is echter dat de n precieze adapter is bestand tegen relatief hoge bedrijfsvermogen . Het wordt vaak gebruikt in de input- en uitvoerpoorten van hoge power -apparatuur, evenals in hoog - Power Signal -apparatuur {{{}}
Productlichaamstijl
N vrouwelijk voor SMA-vrouw met een {4- gatflens of abulkhead-mount wordt vaak gebruikt voor de verbinding op het paneel van instrumenten en meters . Het heeft stabiele prestaties, met uitstekende resultaten in termen van staande golfverhouding en het inbrengen van een goudgeleider met een goudgeleider. Coating . De hoogwaardige materialen zorgen ervoor dat de adapter een goede servicevenstaat heeft .
Inkoop FAQ
Productspecificatiegegevens
|
Configuratie |
|
|
Connector 1 Type |
N |
|
Connector 1 impedantie |
50 ohm |
|
Connector 1 polariteit |
Standaard |
|
Connector 2 Type |
N / SMA / 3,5 mm / 2,92 mm |
|
Connector 2 impedantie |
50 ohm |
|
Connector 2 polariteit |
Standaard |
|
Connector Mount -methode |
Geen |
|
Adapter lichaamsstijl |
Rechte/4 -gat flens/schotbevestiging/rechterhoek |
|
Materiaalinformatie |
|
|
Centrumcontact |
Kubus verguld |
|
Buitenste contact |
Roestvrij staal |
|
Lichaam |
Roestvrij staal |
|
Diëlektrisch |
Pei |
|
Omgevingsgegevens |
|
|
Temperatuurbereik |
-55 diploma tot +165 diploma |
|
2011/65/EU (ROHS) |
Meewerkend |
Producttype
|
N RF -adapter |
|||||
|
Sku |
Tekening |
Frequentie |
VSWR |
Beschrijving Type |
|
|
Fr 1- n-jjs |
|
|
DC -18 GHz |
1.15 |

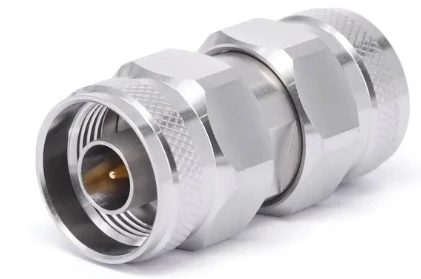

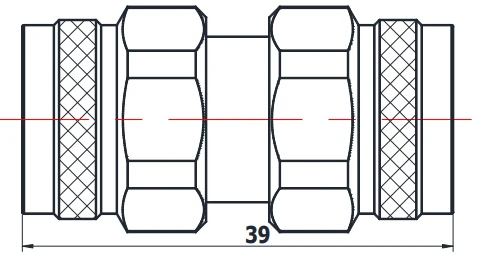

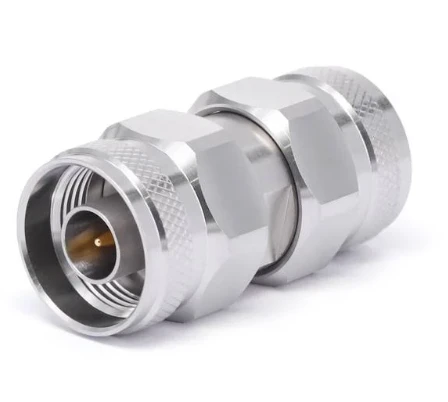

N mannelijk tot n mannelijk |
|
Fr 1- n-kks |
|
|
DC -18 GHz |
1.15 |
N vrouwelijk voor n vrouw |
|
Fr 1- n-jks |
|
|
DC -18 GHz |
1.15 |

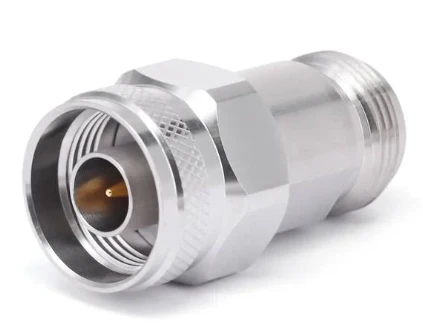

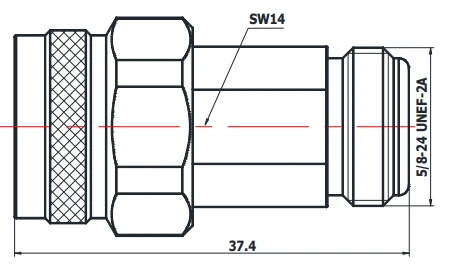

N mannelijk voor n vrouw |
|
Fr 1- n-jwks |
|
|
DC -18 GHz |
1.15 |

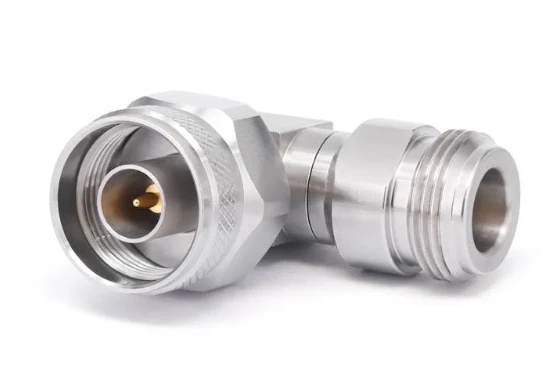

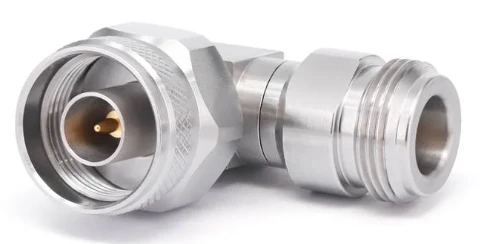

N mannelijk voor n vrouwelijk met rechte hoek |
|
Fr 1- n-kfks |
|
|
DC -18 GHz |
1.15 |

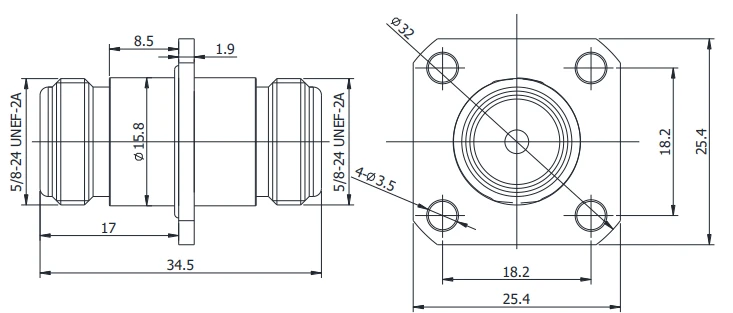

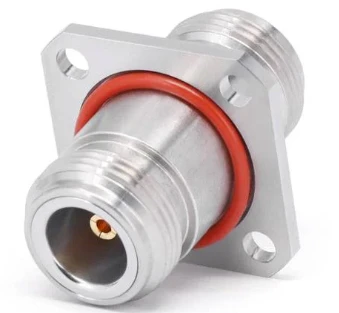

N vrouwelijk tot n vrouwelijk met 4 holes flens |
|
Fr 1- n/sma-kyks |
|
|
DC -18 GHz |
1.15 |

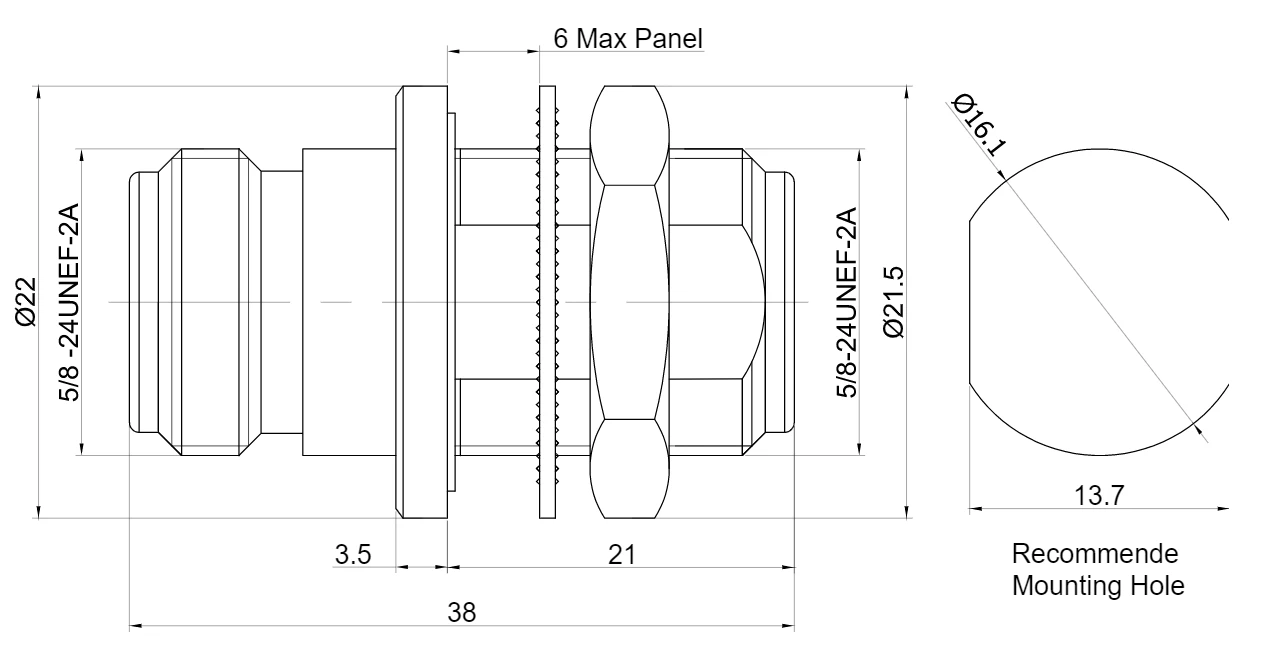

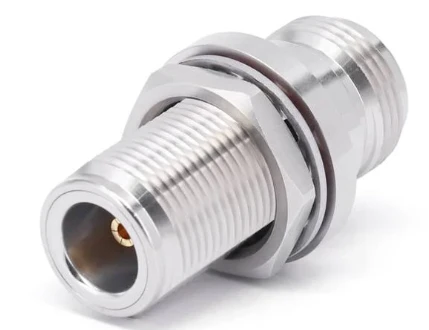

N vrouwelijk tot n vrouwelijk met schutsel mount |
|
Fr 1- n-kyks -1 |
|
|
DC -18 GHz |
1.15 |
N vrouwelijk tot n vrouwelijk met schutsel mount |
|
N tot SMA RF -adapter |
|||||
|
Sku |
Tekening |
Frequentie |
VSWR |
Beschrijving Type |
|
|
Fr 1- n/sma-jjs |
|
|
DC -18 GHz |
1.15 |

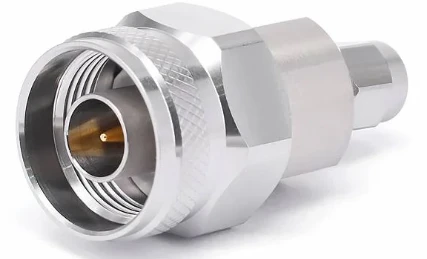

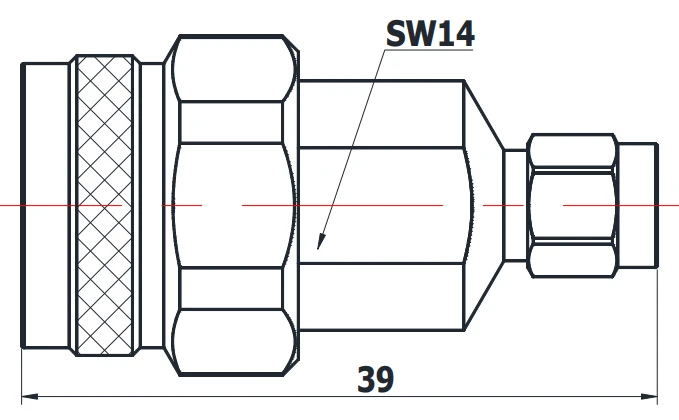

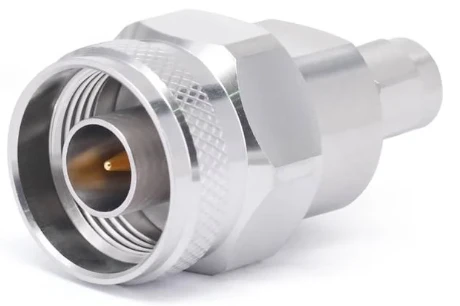

N mannelijk voor sma mannelijk |
|
Fr 1- n/sma-jks |
|
|
DC -18 GHz |
1.15 |

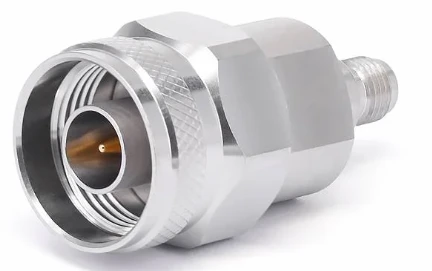

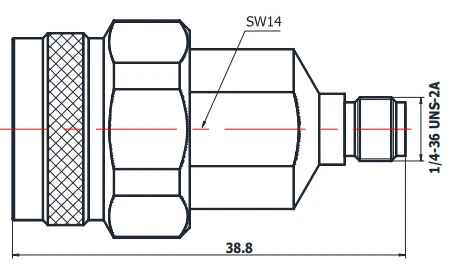

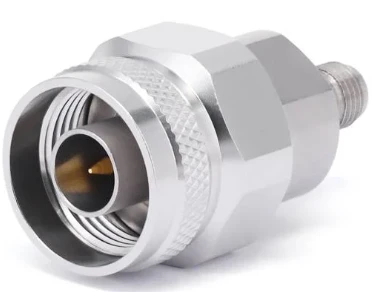

N mannelijk tegen SMA vrouw |
|
Fr 1- n/sma-kks |
|
|
DC -18 GHz |
1.15 |

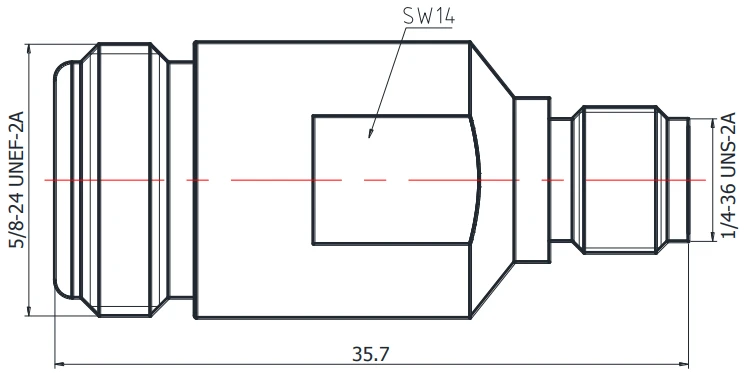

N vrouwelijk voor SMA vrouw |
|
Fr 1- n/sma-kjs |
|
|
DC -18 GHz |
1.15 |
N vrouwelijk voor sma mannelijk |
|
Fr 1- n/sma-kfks |
|
|
DC -18 GHz |
1.15 |

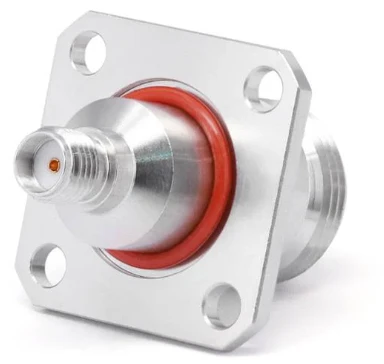

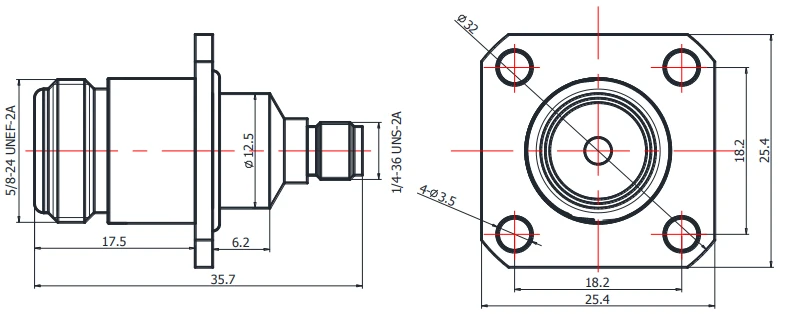

N vrouwelijk tot SMA -vrouw met 4 holes flens |
|
Fr 1- n/sma-kyks |
|
|
DC -18 GHz |
1.15 |

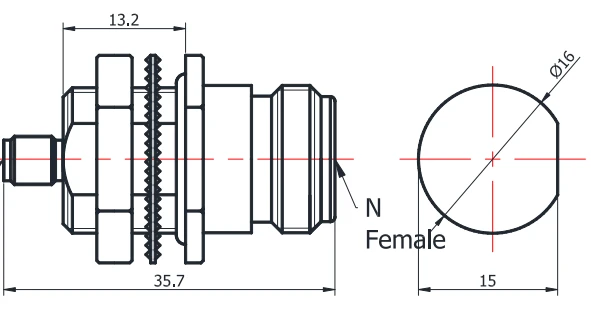

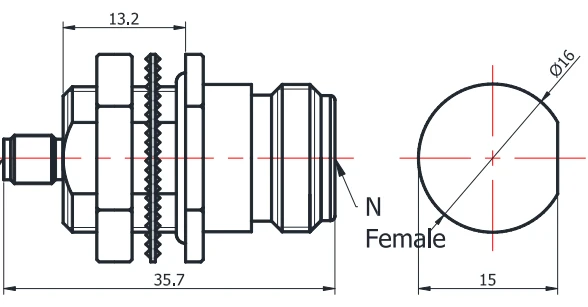

N vrouwelijk tot SMA vrouwelijke adapter met schotmontage |
|
N tot 3,5 mm RF -adapter |
|||||
|
Sku |
Tekening |
Frequentie |
VSWR |
Beschrijving Type |
|
|
Fr 1- n/3.5- jjs |
|
|
DC -18 GHz |
1.15 |
N mannelijk tot 3,5 mm mannetje |
|
Fr 1- n/3.5- kks |
|
|
DC -18 GHz |
1.15 |
N vrouwelijk tot 3,5 mm vrouw |
|
Fr 1- n/3.5- jks |
|
|
DC -18 GHz |
1.15 |
N mannelijk tot 3,5 mm vrouw |
|
Fr 1- n/3.5- kjs |
|
|
DC -18 GHz |
1.15 |
N vrouwelijk tot 3,5 mm mannetje |
|
N tot 2,92 mm RF -adapter |
|||||
|
Sku |
Tekening |
Frequentie |
VSWR |
Beschrijving Type |
|
|
Fr 1- n/2.92- jjs |
|
|
DC -18 GHz |
1.15 |
N mannelijk tot 2,92 mm mannetje |
|
Fr 1- n/2.92- kks |
|
|
DC -18 GHz |
1.15 |
N vrouwelijk tot 2,92 mm vrouw |
|
Fr 1- n/2.92- jks |
|
|
DC -18 GHz |
1.15 |
N mannelijk tot 2,92 mm vrouw |
|
Fr 1- n/2.92- kjs |
|
|
DC -18 GHz |
1.15 |
N vrouwelijk tot 2,92 mm man |
