Terminal connectoren

Deze terminale connectoren hebben uitstekende prestaties . Het kan signalen efficiënt over de ultra - brede RF -frequentieband van DC ~ 110GHz verzenden, de signaalintegratie beveiligen en een grote omvang van de signaalomgevingen aanzienlijk vermindert en een uitstekende omgevingen met complexe en haring -omgevingscomplexe en huispresistentie met complexe en strenge -omgevingscomplexen en de stimulering van complexe en strenge te verminderen, Gemak . Bovendien kan het bestand zijn

It excels in maintenance convenience, allowing for straightforward replacement and easy disassembly and repair. With a commonly used matching impedance of 50 ohms, it has a low insertion loss, effectively minimizing signal energy loss. It offers a diverse range of port types, including SMA, 2.92mm, 2.4mm, GPO (SMP), GPPO (mini-SMP) enz., Het mogelijk maken van flexibele aanpassing aan de vereisten van verschillende RF-apparaten en systemen.

Terminal -connectoren bevatten voornamelijk een rechtstreeks door ontwerp ., toch is er een subset van deze connectoren in een hoekige configuratie van 90 graden en biedt flexibiliteit om te voldoen aan verschillende installatievereisten .

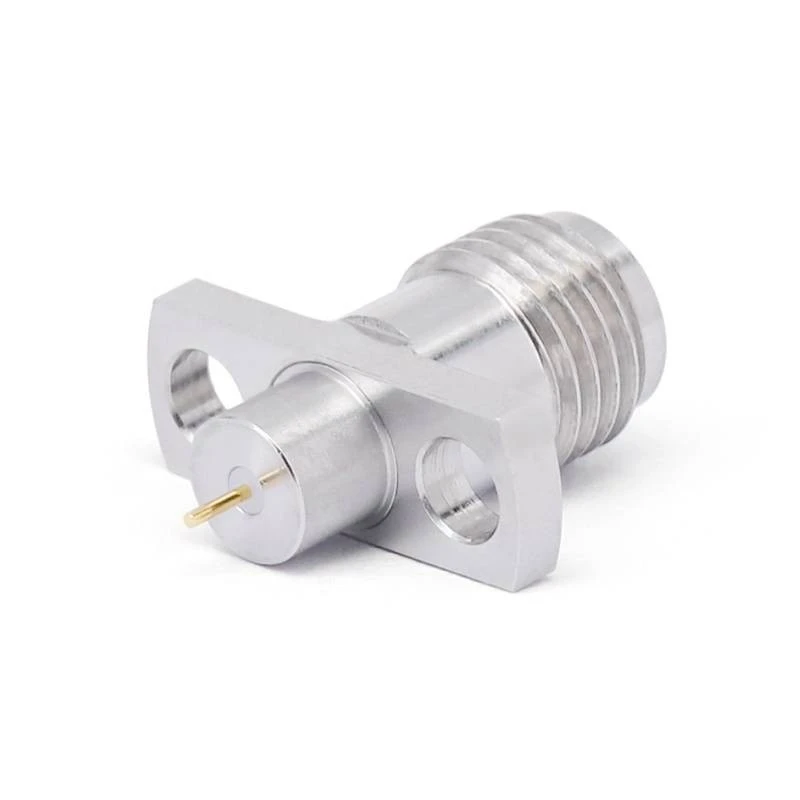

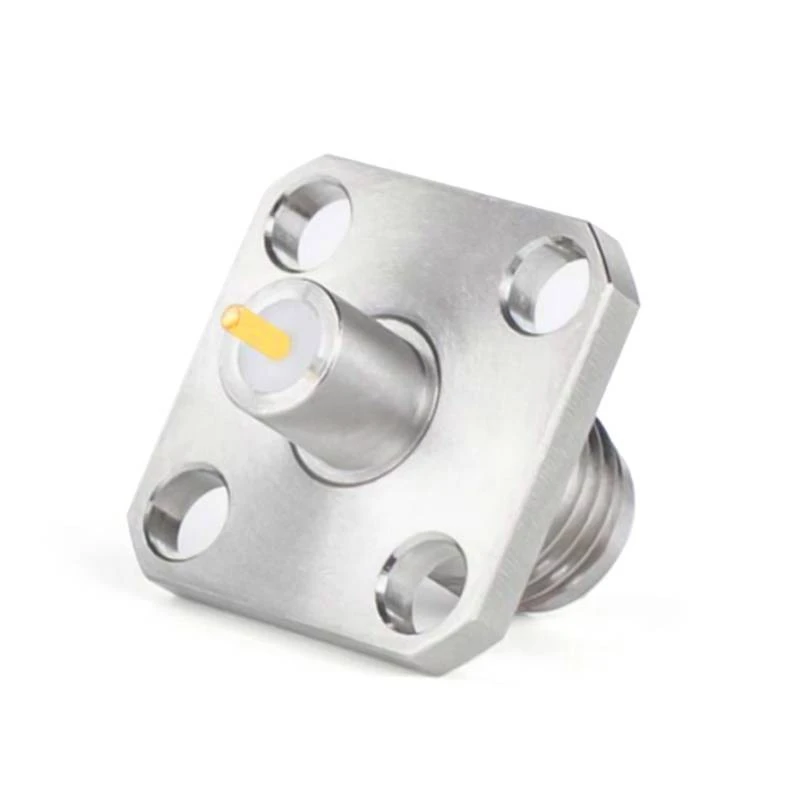

In termen van installatie zijn er verschillende opties beschikbaar . De montageflenzen omvatten zowel 4 - gat als {2 - gatenconfiguraties, het inschakelen van beveiligde bijlage in verschillende setups . Bovendien, terminale connectoren met externe - therminale interfaces

When it comes to interface with enclosures or cavities, terminal connectors support three distinct transition methods. The air - dielectric wall - penetration method ensures efficient signal transmission with minimal interference. The insulating - dielectric wall - penetration option offers enhanced electrical isolation, suitable for applications requiring strict insulation. The metal - dielectric wall - Penetratiemethode biedt superieure afscherming en mechanische robuustheid, ideaal voor hoge prestaties en robuuste omgevingen .

Met hun uitstekende prestaties worden deze terminalconnectoren veel gebruikt op het gebied van communicatie -infrastructuur en zijn onmisbare belangrijke componenten van basisstations, satellietcommunicatieapparatuur en draadloos Local Area Network (WLAN) -systemen . in de transceiverystemen van verschillende apparaten, die de ACCURE -input van RF kunnen worden ingevoerd en de Accurate -input van verschillende apparaten, die de Accurate -input van RF kunnen afwijzen en de Accurate -input van RF kunnen Signalen en bijdragen aan de stabiele en efficiënte werking van de volledige communicatielink .

SMA -terminalconnectoren

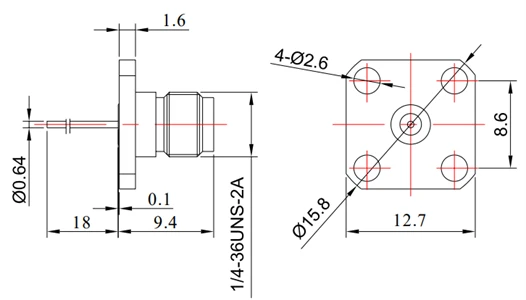

Sku	Frequentie	Pin L	Pin D	VSWR	Installatie
Fr 2- sma-kfd0110	DC - 26.5 GHz	18 mm	0,64 mm	1.15	Schroefvergrendeling

Sku	Frequentie	Pin L	Pin D	Contact D	VSWR	Installatie
Fr 2- sma-kfd0101	DC - 26.5 GHz	2 mm	0,8 mm	4 mm	1.15	Schroefvergrendeling
Sku	Frequentie	Pin L	Pin D	Diëlektrisch d	VSWR	Installatie
Fr 2- sma-kfd0405a	DC - 26.5 GHz	1,3 mm	0,4 mm	3,2 mm	1.15	Schroefvergrendeling

SMA -terminalconnectoren

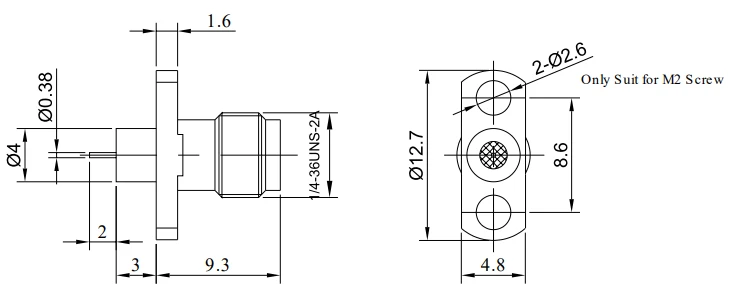

Sku	Frequentie	Pin L	Pin D	VSWR	Installatie
Fr 2- sma-kfd0702	DC - 26.5 GHz	2 mm	0,38 mm	1.15	Schroefvergrendeling

2,92 mm terminalconnectoren
Sku	Frequentie	Pin L	Pin D	Diëlektrisch d	VSWR	Installatie
Fr 2-2.92- kfd0705	DC - 26.5 GHz	1,5 mm	0,30 mm	1,67 mm	1.15	Schroefvergrendeling
Sku	Frequentie	Pin L	Pin D	Contact D	VSWR	Installatie
Fr 2-2.92- kfd0402	DC - 26.5 GHz	1,5 mm	0,3 mm	4 mm	1.15	Schroefvergrendeling

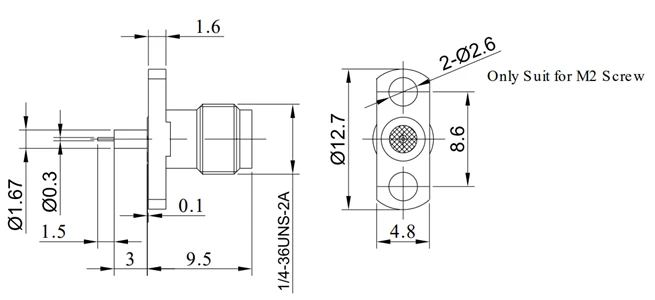

Sku	Frequentie	Pin L	Pin D	Diëlektrisch d	VSWR	Installatie
Fr 2-2.92- kfd0405	DC - 26.5 GHz	1,5 mm	0,3 mm	1,67 mm	1.15	Schroefvergrendeling

GPO (SMP) & GPPO (mini-SMP) Terminal-connectoren
Sku	Frequentie	Pin L	Pin D	Contact D	VSWR	Installatie
Fr 2- gppo (m) -jd 1- f	DC - 65 GHz	1,8 mm	0,30 mm	2,18 mm	1.32@18GHz	Solderen

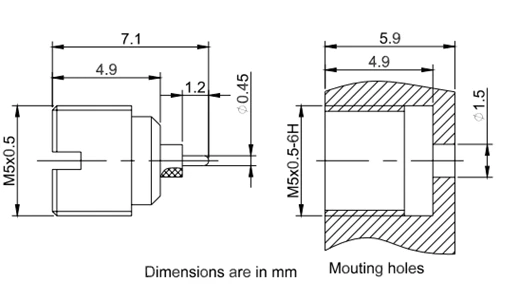

Sku	Frequentie	Pin L	Pin D	Schroef	VSWR	Installatie
Fr 2- gpo-jyd12g	DC - 26.5 GHz	1,2 mm	0,45 mm	M5*0.5	1.40	Schroefdraad
Sku	Frequentie	Pin L	Pin D	Schroef	VSWR	Installatie
Fr 2- gppo-jyd 2- f	DC - 40 GHz	1 mm	0,3 mm	M4*0.5_6g	1.22	Schroefdraad

GPO (SMP) Terminal -connectoren
Sku	Frequentie	Pin L	Pin D	Schroef	VSWR	Installatie
Fr 2- gpo-jyd26ag-l	DC - 26.5 GHz	2 mm	0,45 mm	M5*0.5	1.40	Schroefdraad
Sku	Frequentie	Pin L	Pin D	Schroef	VSWR	Installatie
Fr 2- gpo-jyd26g-l	DC - 40 GHz	2 mm	0,7 mm	M5*0.5	1.43	Schroefdraad
