PCB -connectoren
RF PCB-connectoren, de afkorting van "Radiofrequentie Printboard-connectoren", zijn professionele elektrische componenten . Ze zijn ontworpen om een betrouwbare verbinding te bereiken tussen coaxiale kabels en gedrukte circuitborden (PCBS) . Deze connectoren spelen een cruciale rol in hooggeplaat scenario's .
Beschrijving
Productintroductie
RF PCB-connectoren, de afkorting van "Radiofrequentie Printboard-connectoren", zijn professionele elektrische componenten . Ze zijn ontworpen om een betrouwbare verbinding te bereiken tussen coaxiale kabels en gedrukte circuitborden (PCBS) . Deze connectoren spelen een cruciale rol in hooggeplaat scenario's .
RF PCB -connectoren worden meestal ontworpen met karakteristieke impedanties van 50 of 75 ohm . Deze precieze impedantie -matching is van het grootste belang omdat het in overeenstemming is met de impedantie van de transmissielijnen . mismatched impedantie kan leiden tot ernstige signaalverlies en afgespeeld in significante signaalverlies en afgespeeld in significante signaalverlies en afgespeeld in het hendel van hek - Frequentiesignalen . Sommige modellen kunnen werken met frequenties tot 110 GHz of zelfs hoger . Ze hebben een laag invoegverlies, wat betekent dat de signaalsterkte relatief stabiel blijft omdat het signaal door de connectoren gaat .
Productlichaamstijl

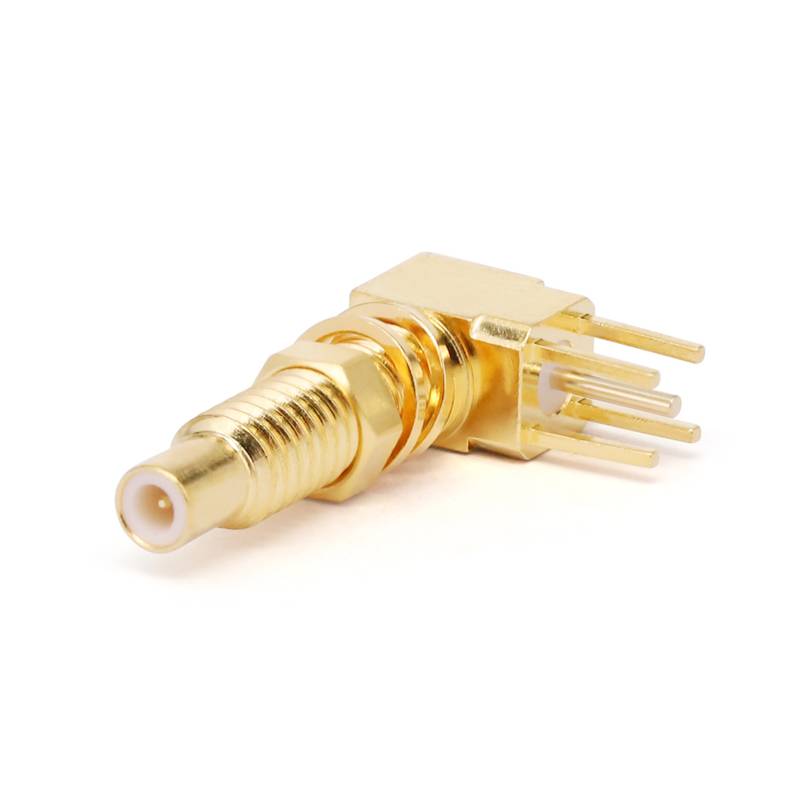

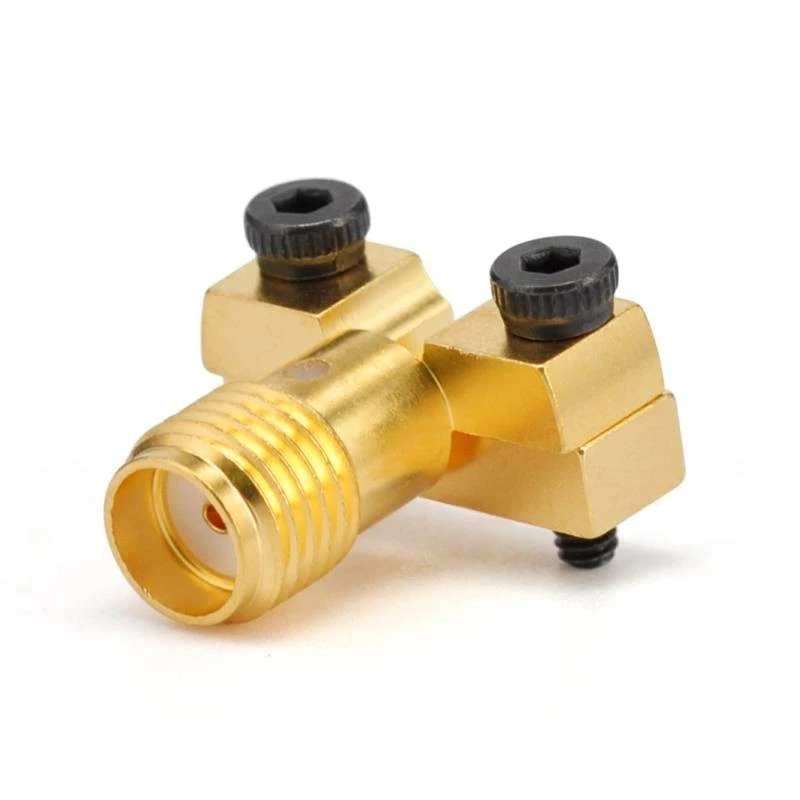

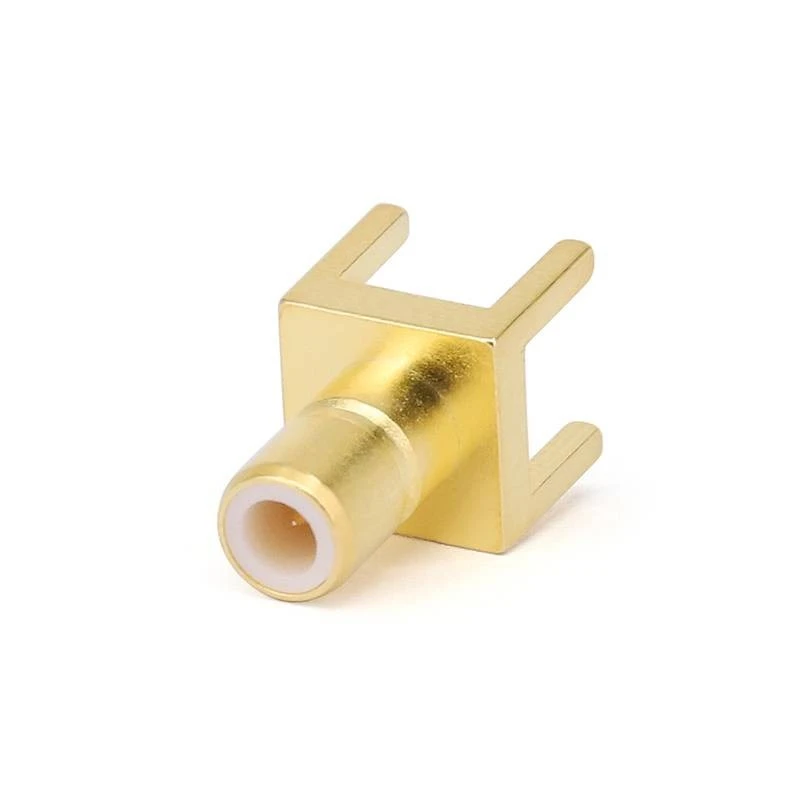

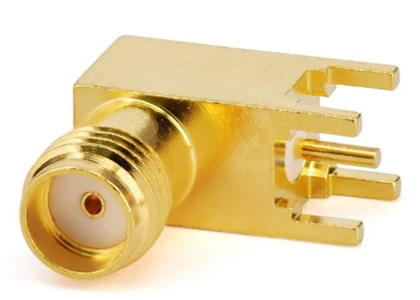

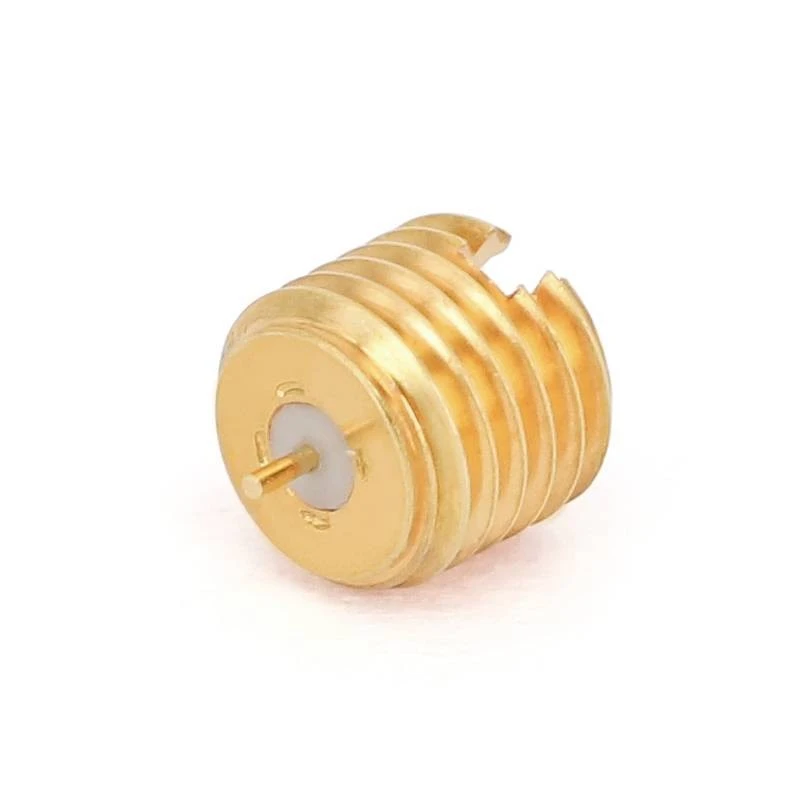

FlexIRF's heeft een grote verscheidenheid aan poorttypen voor PCB -connectoren . Veelgebruikte die zijn SMA, 2 . 92mm, SSMC, SMB, MMCX, MCX, SMP en SSMP . We kunnen de juiste connector -gebaseerde frequentie en installatiescenario's selecteren.
Ze worden geleverd in verschillende montagestijlen, inclusief door - gat montage, oppervlakte -montage en randmontage . Dit zorgt voor eenvoudige integratie in verschillende PCB -lay -outs . Bijvoorbeeld, oppervlakte -gemonteerde RF PCB -connectoren hebben vaak de voorkeur in compacte elektronische apparaten waar de ruimte beperkt is, aangezien ze zijn beperkt op de PCB -oppervlakte -oppervlakte.
Producttoepassing
RF PCB -connectoren worden uitgebreid gebruikt in mobiele basisstations, waar ze zorgen voor de EFCIENT -transmissie van hoge -frequentiesignalen tussen de antenne en de PCB {. in medische apparatuur zoals MRI (magnetische resonantie -beeldvorming) machines en RF PCB -connectoren worden gebruikt om hoog - frequentiesignalen te zenen. PCB -connectoren worden gebruikt in toepassingen zoals automotive radarsystemen voor functies zoals adaptieve cruise control .
Inkoop FAQ
Productspecificatiegegevens
|
Configuratie |
|
|
Type connector |
SMA/2,92 mm/2,4 mm/1,85 mm/GPO |
|
Connectorimpedantie |
50 ohm |
|
Connectorpolariteit |
Standaard |
|
Connector Mount -methode |
Rechte/ 2 -gat flens/ 4 -gatflens |
|
Bijlagemethode |
Contact |
|
Materiaalinformatie |
|
|
Centrumcontact |
Kubus verguld |
|
Buitenste contact |
Messing goud verguld |
|
Lichaam |
Messing goud verguld en roestvrij staal |
|
Diëlektrisch |
PEI/PTFE |
|
Omgevingsgegevens |
|
|
Temperatuurbereik |
-55 diploma tot +165 diploma |
|
2011/65/EU (ROHS) |
Meewerkend |
Producttype
| SMA PCB -connectoren | |||||
 |
 |
||||
|

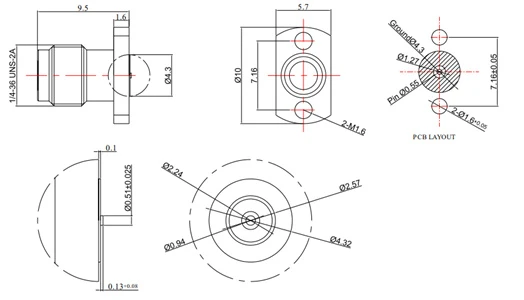

Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|

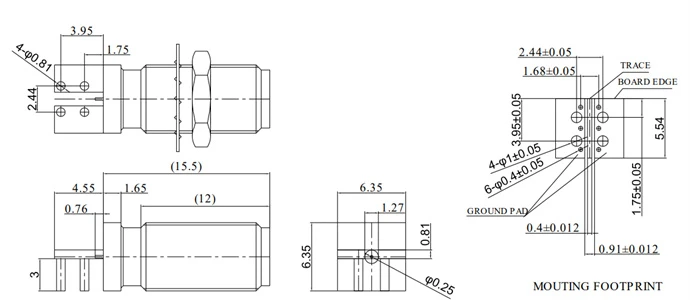

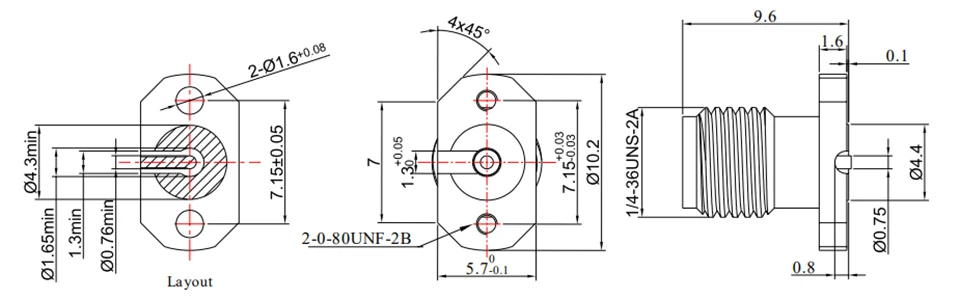

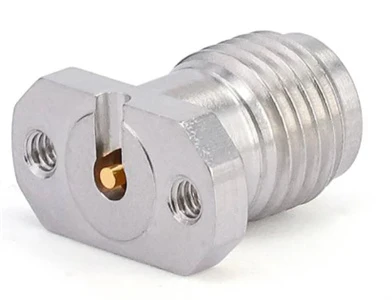

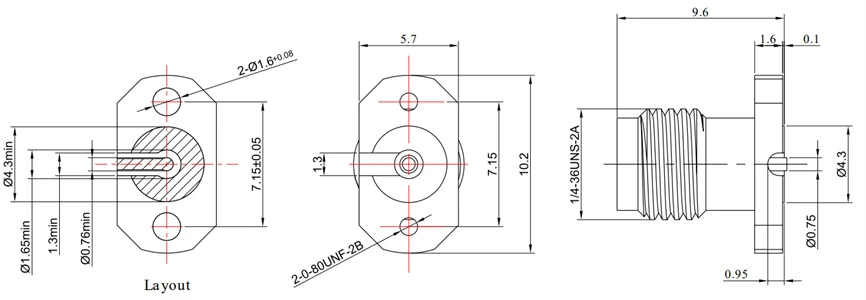

Fr 2- sma-kfd 216-4 |
DC - 26.5 GHz |
1.20 |
Schroefbevestiging |
Roestvrij staal |
Oppervlaktesignaal |
|
|
|
||||
|

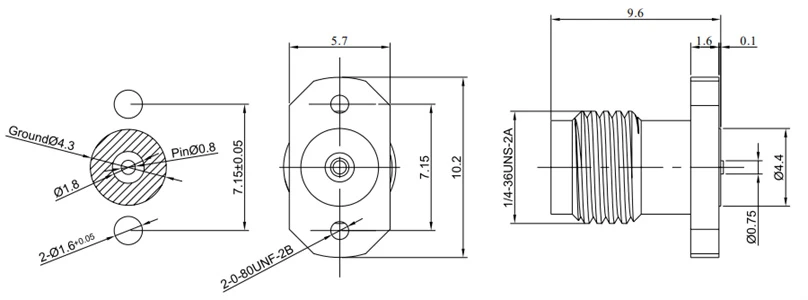

Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|

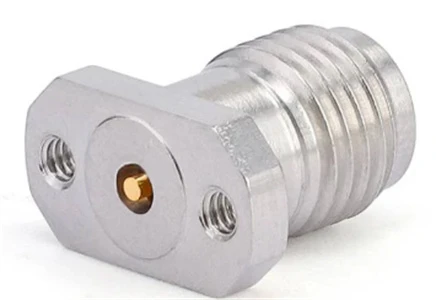

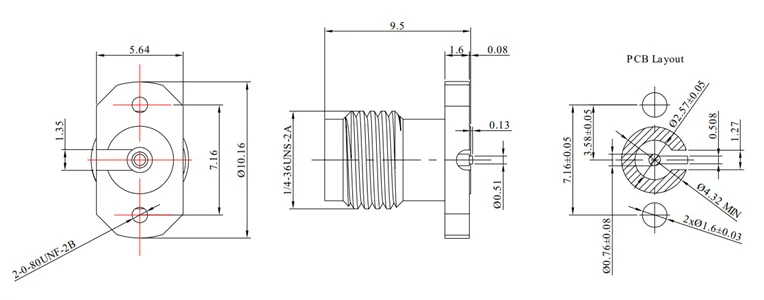

Fr 2- sma-kfd216 |
DC - 26.5 GHz |
1.20 |
Schroefbevestiging |
Roestvrij staal |
Midden- en lagere signalen |
|
|
|
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|

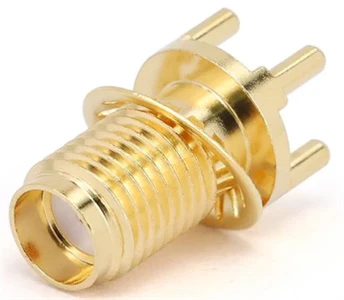

Fr 2- sma-khd 104-1 |
DC - 12.4 GHz |
1.20 |
Patroon solderen |
Messing goud verguld |
NA |
|
SMA PCB -connectoren |
|||||
|
|
|
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|

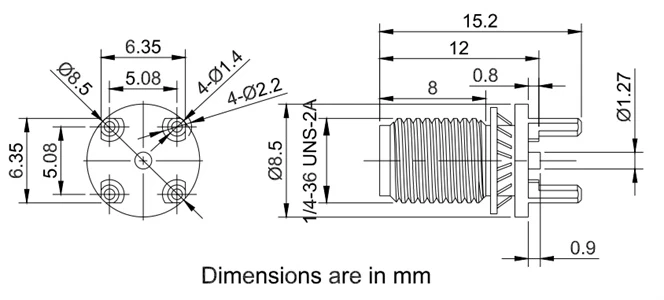

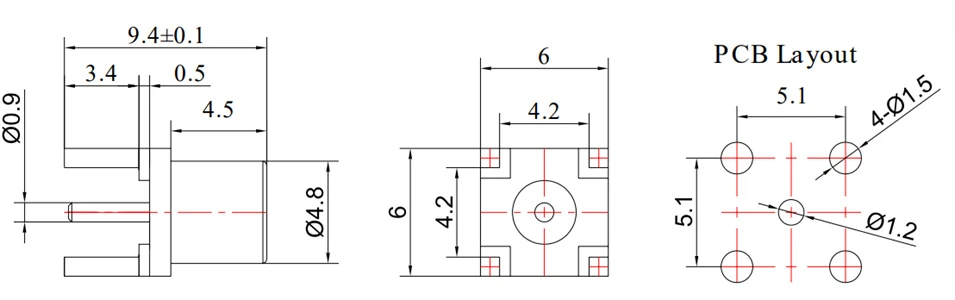

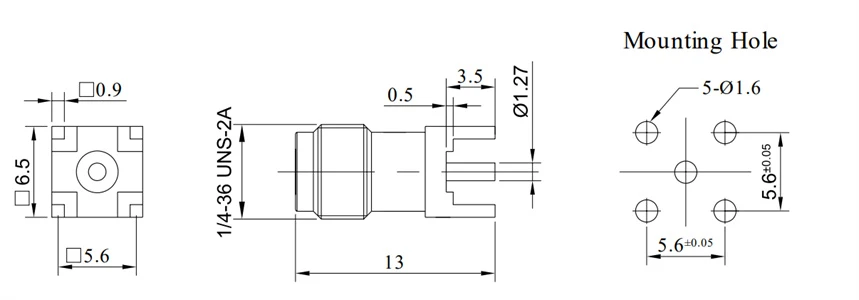

Fr 2- sma-khd100 |
DC - 18 GHz |
1.25 |
Patroon solderen |
Messing goud verguld |
NA |
|
|
|
||||
|

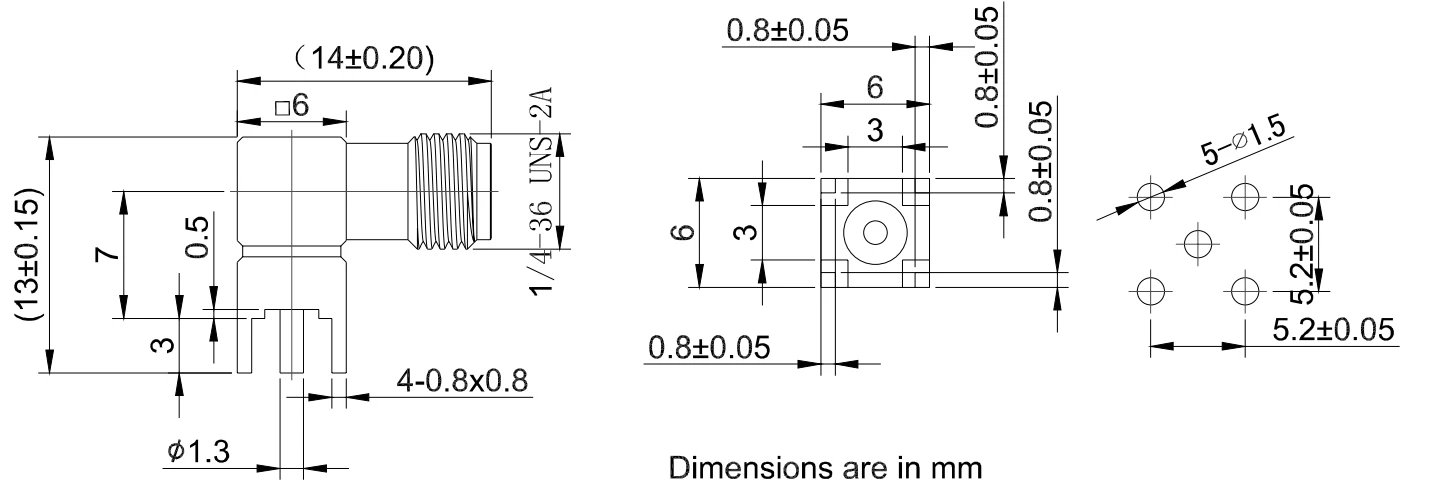

Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|

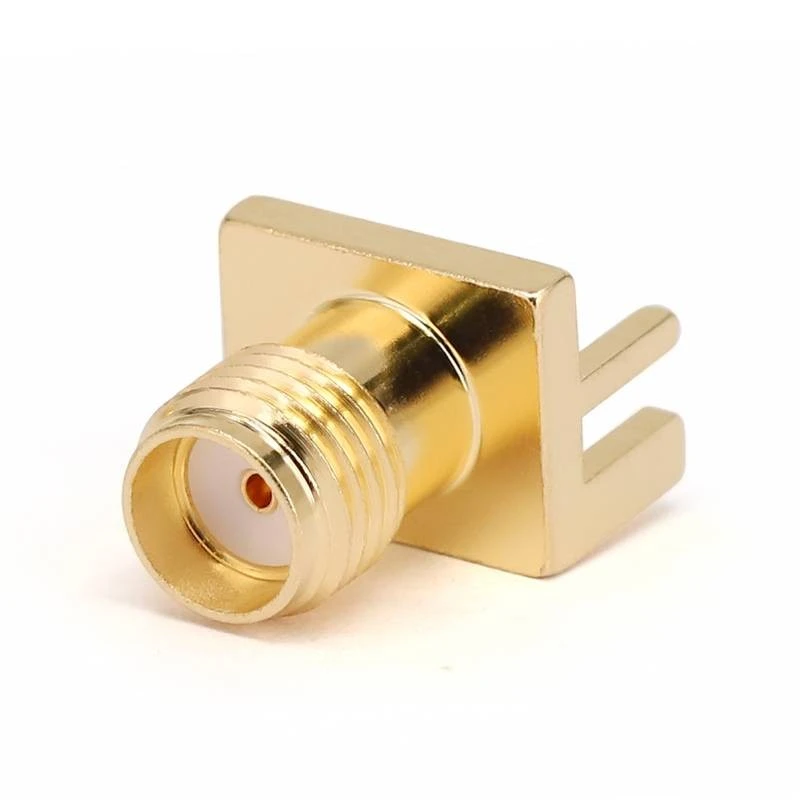

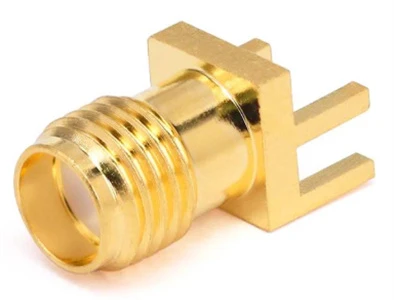

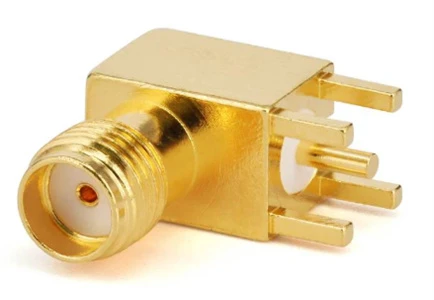

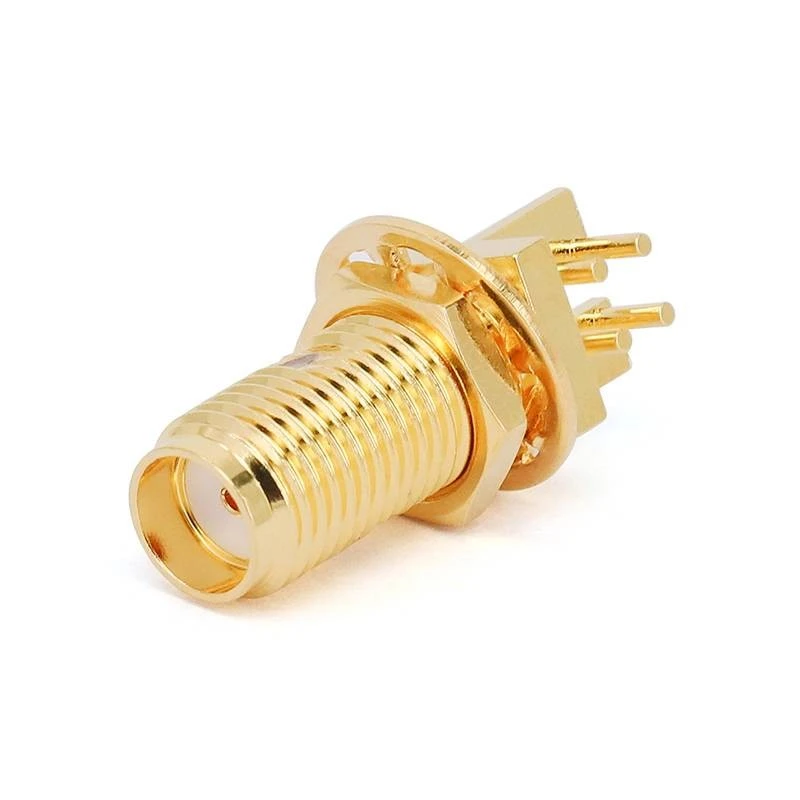

Fr 2- sma-kwhd |
DC - 6 GHz |
1.25 |
Patroon solderen |
Messing goud verguld |
NA |
|
SMA PCB -connectoren |
|||||
|
|
|
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2- sma-kwhd10 |
DC - 6 GHz |
1.25 |
Patroon solderen |
Messing goud verguld |
NA |
|
|
|
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2- sma-kwhd17 |
DC - 6 GHz |
1.25 |
Patroon solderen |
Messing goud verguld |
NA |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2- sma-kwhd11 |
DC - 6 GHz |
1.25 |
Patroon solderen |
Messing goud verguld |
NA |
|
SMA PCB -connectoren |
|||||
|
|
|
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|

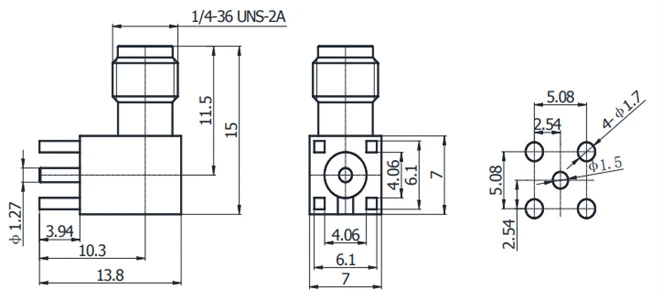

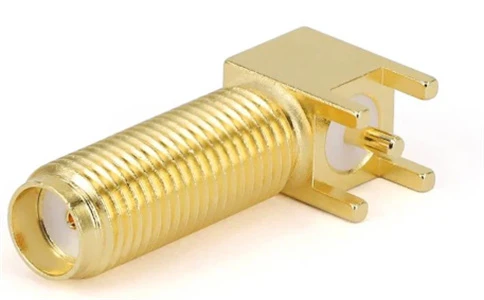

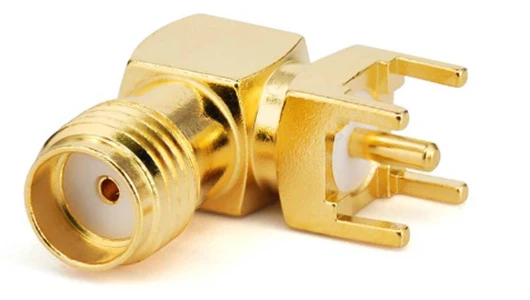

Fr 2- sma-khd201a |
DC - 6 GHz |
1.25 |
Horizontale patroon solderen |
Messing goud verguld |
NA |
|
|
|
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2- sma-kwhd17 |
DC - 6 GHz |
1.25 |
Patroon solderen |
Messing goud verguld |
NA |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|

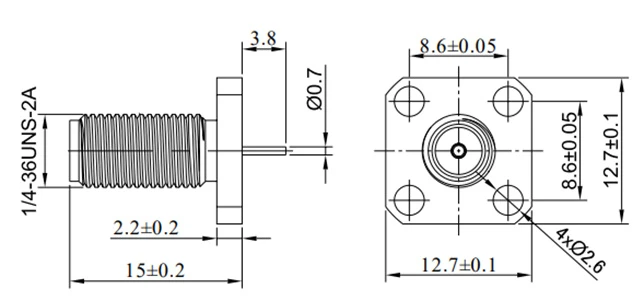

Fr 2- sma-kyfd0101 |
DC - 6 GHz |
1.25 |
Schroefbevestiging |
Messing goud verguld |
NA |
|
SMA PCB -connectoren |
|||||
|
|
 |
||||
|

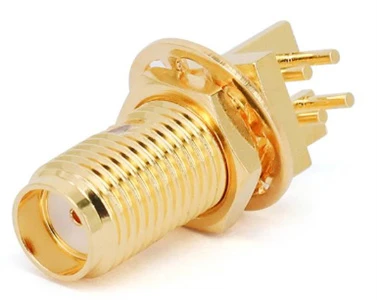

Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|

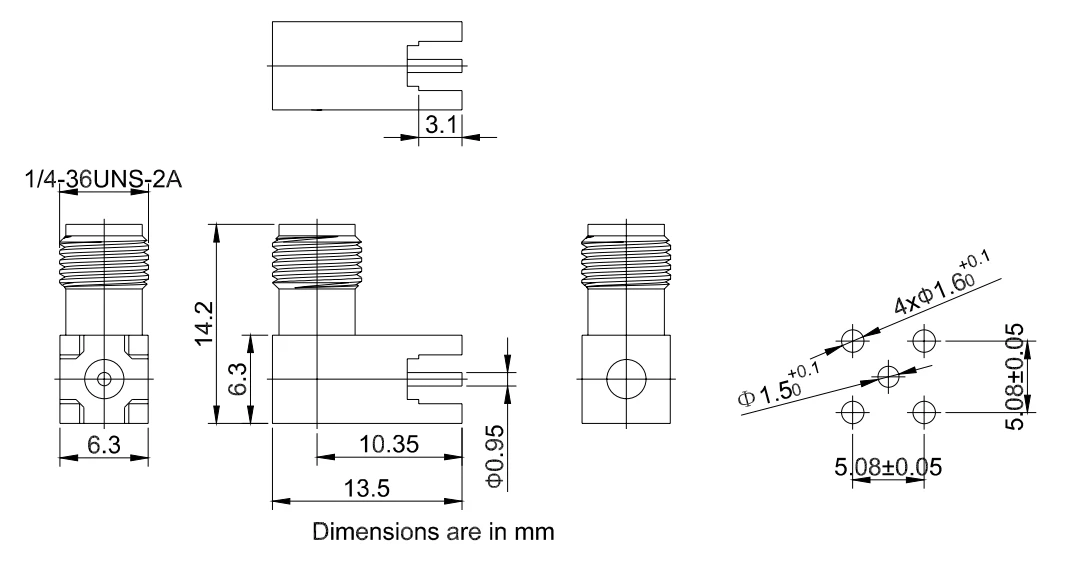

Fr 2- sma-kyhd321 |
DC - 26.5 GHz |
1.30 |
Patroon solderen |
Messing goud verguld |
NA |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2- sma-khd |
DC - 6 GHz |
1.25 |
Patroon solderen |
Messing goud verguld |
NA |
|

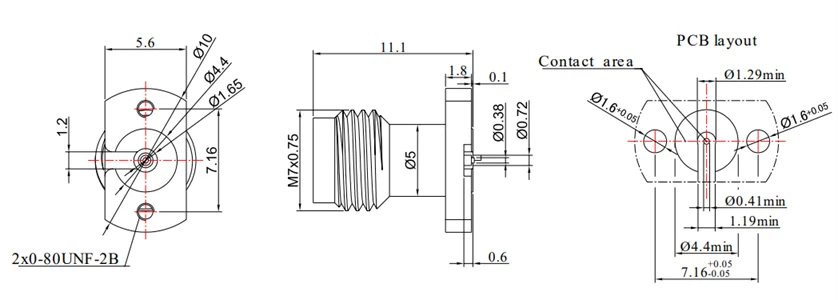

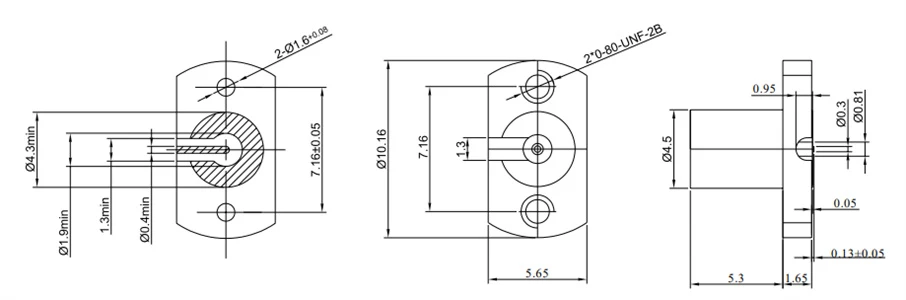

2,92 mm PCB -connectoren |
|||||
|
|
 |
||||
|

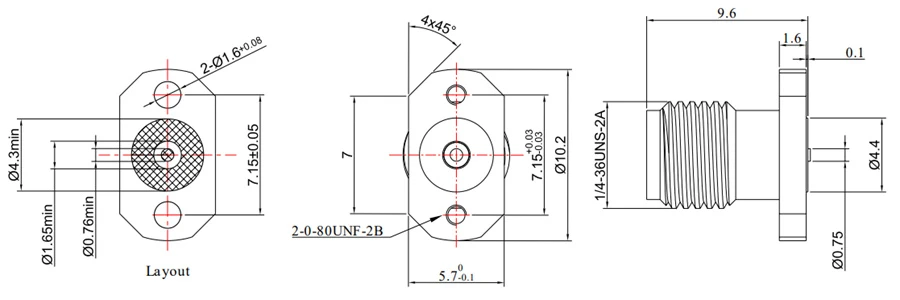

Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2-2.92- kfd216 |
DC - 40 GHz |
1.25 |
Schroefbevestiging |
Roestvrij staal |
Oppervlaktesignaal |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2-2.92- kfd 216-1 |
DC - 40 GHz |
1.25 |
Schroefbevestiging |
Roestvrij staal |
Midden- en lagere signalen |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|

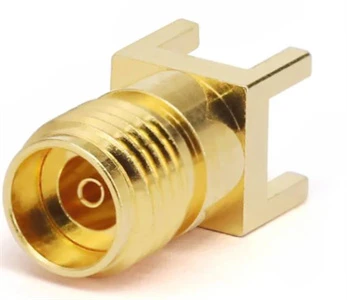

Fr 2-2.92- khd100 |
DC - 40 GHz |
1.25 |
Patroon solderen |
Messing goud verguld |
NA |
|
3,5 mm PCB -connectoren |
|||||
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2-3.5- kfd216 |
DC - 26.5 GHz |
1.25 |
Schroefbevestiging |
Roestvrij staal |
Oppervlaktesignaal |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2-3.5- kfd 216-1 |
DC - 26.5 GHz |
1.25 |
Schroefbevestiging |
Roestvrij staal |
Midden- en lagere signalen |
|
2,4 mm PCB -connectoren |
|||||
|
|
 |
||||
|

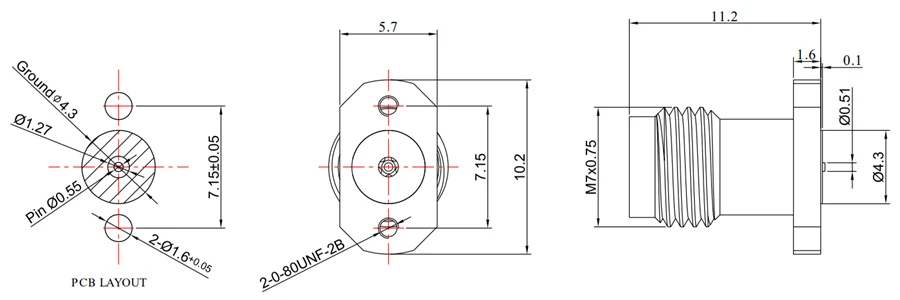

Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|

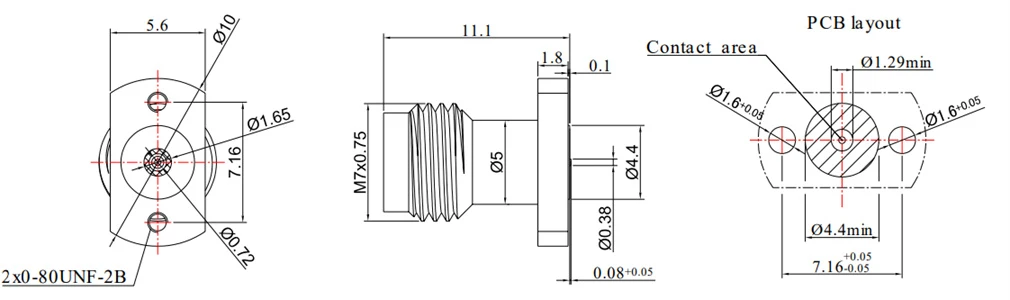

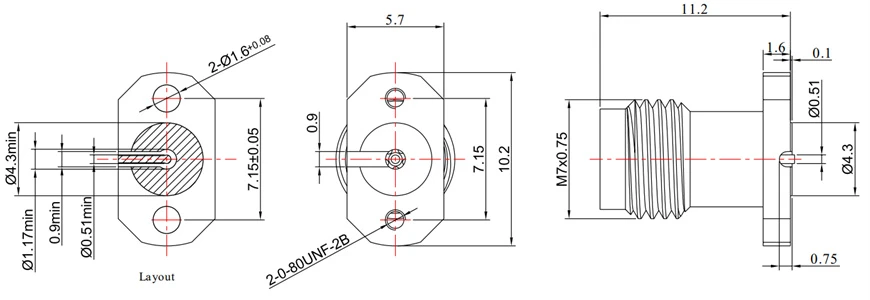

Fr 2-2.4- kfd216 |
Dc - 50 hz |
1.25 |
Schroefbevestiging |
Roestvrij staal |
Oppervlaktesignaal |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2-2.4- kfd 216-1 |
Dc - 50 hz |
1.25 |
Schroefbevestiging |
Roestvrij staal |
Midden- en lagere signalen |
|
1,85 mm PCB -connectoren |
|||||
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2-1.85- kfd216 |
Dc - 67 hz |
1.30 |
Schroefbevestiging |
Roestvrij staal |
Oppervlaktesignaal |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2-2.4- kfd 216-1 |
Dc - 50 hz |
1.30 |
Schroefbevestiging |
Roestvrij staal |
Midden- en lagere signalen |
|

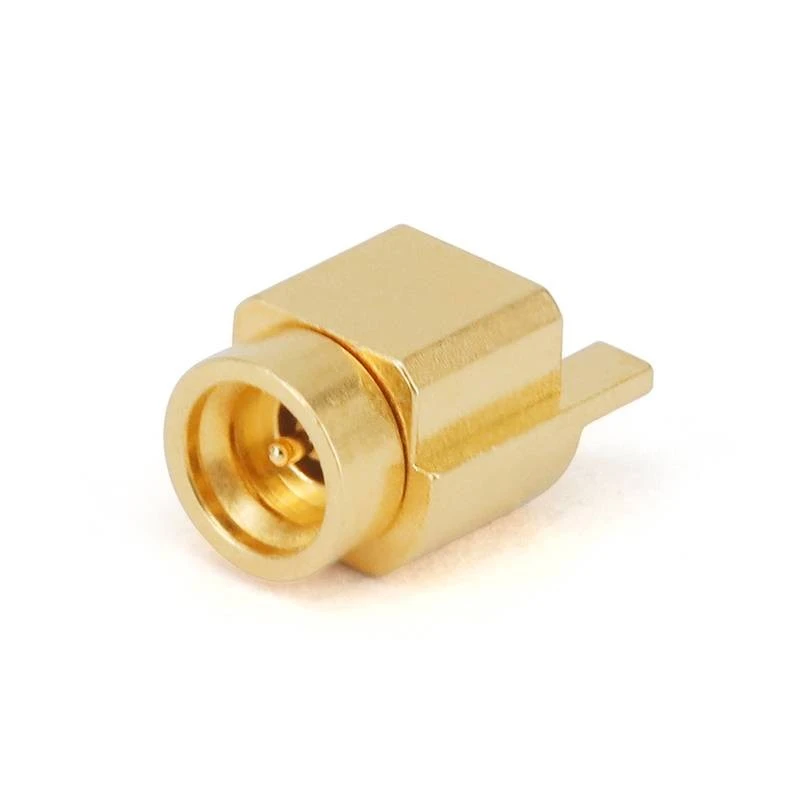

GPO (SMP) PCB -connectoren |
|||||
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|

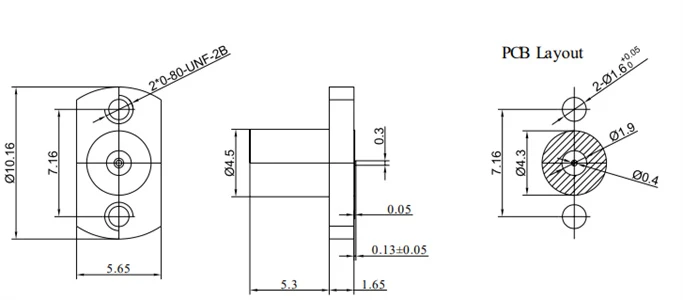

Fr 2- gpo-jfd216 |
DC - 40 GHz |
1.50 |
Schroefbevestiging |
Roestvrij staal |
Oppervlaktesignaal |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2- gpo-jfd 216-1 |
DC - 40 GHz |
1.50 |
Schroefbevestiging |
Roestvrij staal |
Midden- en lagere signalen |
|
|
 |
||||
|

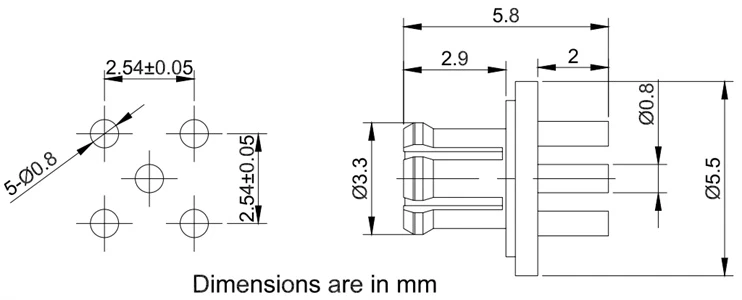

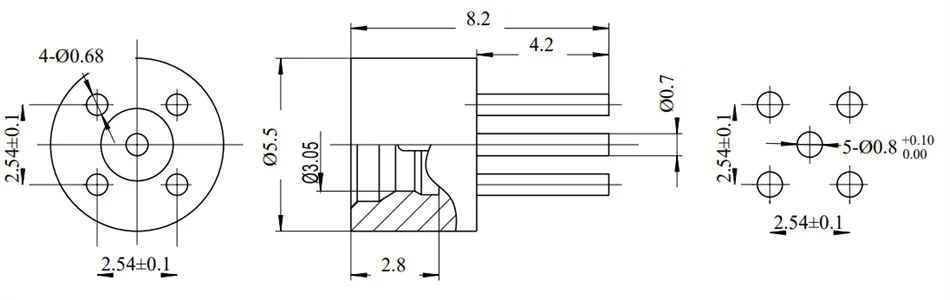

Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2- gpo-khd |
Dc - 18 hz |
1.25 |
Patroon solderen |
Messing goud verguld |
NA |
|
GPO (SMP) PCB -connectoren |
|||||
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Type interface |
|
Fr 2- gpo-jhd15 |
DC - 40 GHz |
1.50 |
Patroon solderen |
Messing goud verguld |
Beperkte pand |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Type interface |
|
Fr 2- gpo-jfd 246- f |
DC - 26.5 GHz |
1.45 |
Schroefbevestiging |
Messing goud verguld |
Volledige daste |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Type interface |
|
Fr 2- gpo-jhd 23- f |
DC - 26.5 GHz |
1.45 |
Patroon en oppervlakte -solderen |
Messing goud verguld |
Volledige daste |
|
GPO (SMP) PCB -connectoren |
|||||
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Type interface |
|
Fr 2- gpo-jhd 23- l |
DC - 26.5 GHz |
1.45 |
Patroon en oppervlakte -solderen |
Messing goud verguld |
Beperkte pand |
|
|
|
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Type interface |
|
Fr 2- gpo-jhd 23- s |
DC - 26.5 GHz |
1.45 |
Patroon en oppervlakte -solderen |
Messing goud verguld |
Zacht |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Type interface |
|
Fr 2- gpo-jhd 2- s |
DC - 26.5 GHz |
1.45 |
Patroon solderen |
Messing goud verguld |
Zacht |
|

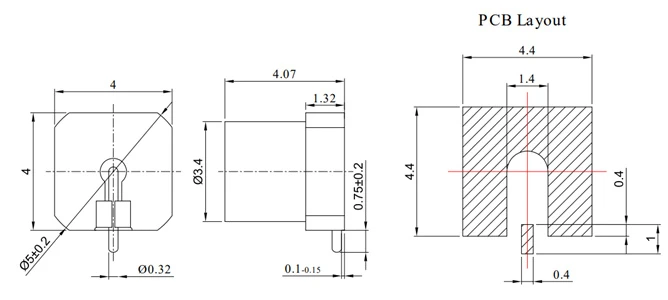

GPPO (mini-SMP) PCB-connectoren |
|||||
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Type interface |
|
Fr 2- gppo-jhd 1- s |
DC - 65 GHz |
1.57@40G |
Oppervlakte solderen |
Messing goud verguld |
Zacht |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Type interface |
|
Fr 2- gppo-jhd1 |
DC - 65 GHz |
1.57@40G |
Oppervlakte solderen |
Messing goud verguld |
Volledige daste |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Type interface |
|

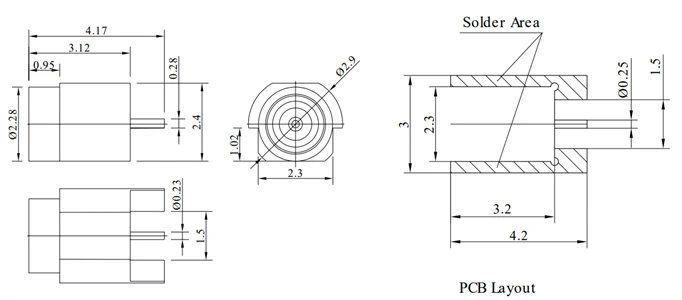

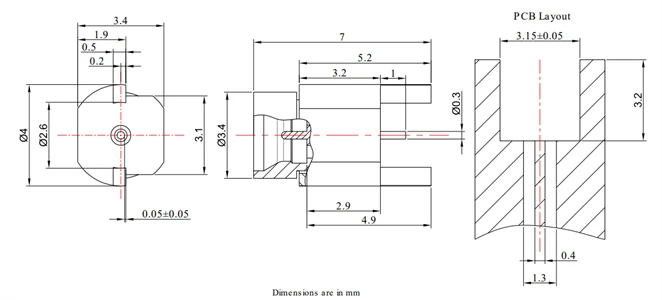

Fr 2- gppo-jhd20r |
DC - 40 GHz |
1.25 |
Horizontaal oppervlak solderen |
Messing goud verguld |
Zacht |
|

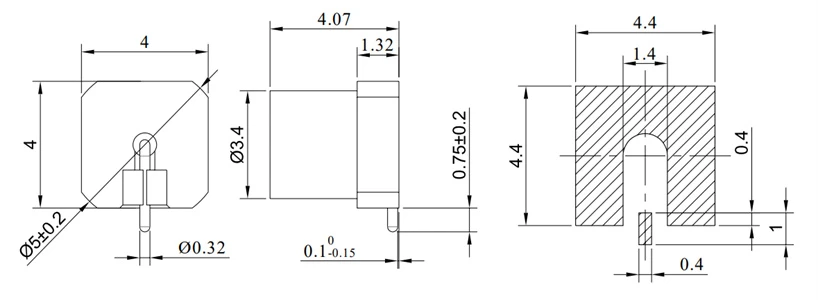

GPPO (mini-SMP) & G3PO (SMPS) PCB-connectoren |
|||||
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Type interface |
|
Fr 2- gppo-jhd-s |
DC - 40 GHz |
1.50 |
Patroon solderen |
Messing goud verguld |
Zacht |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Type interface |
|
Fr 2- g3po-jhd 10-1 |
DC - 100 GHz |
1.70 |
Horizontaal oppervlak solderen |
Messing goud verguld |
Zacht |
|
SSMC PCB -connectoren |
|||||
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|

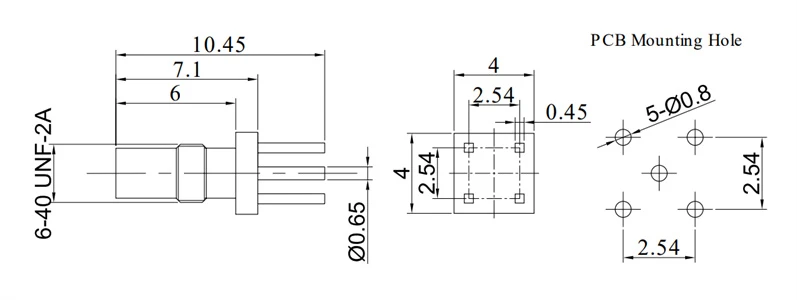

Fr 2- ssmc-jwhd1 |
DC - 6 GHz |
1.35 |
Patroon solderen |
Messing goud verguld |
NA |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|

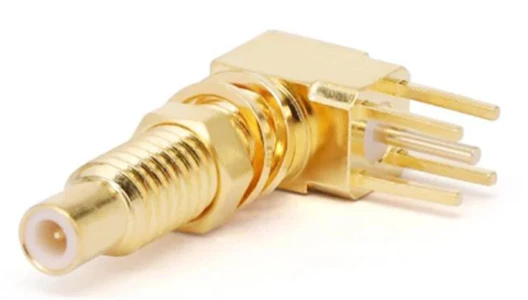

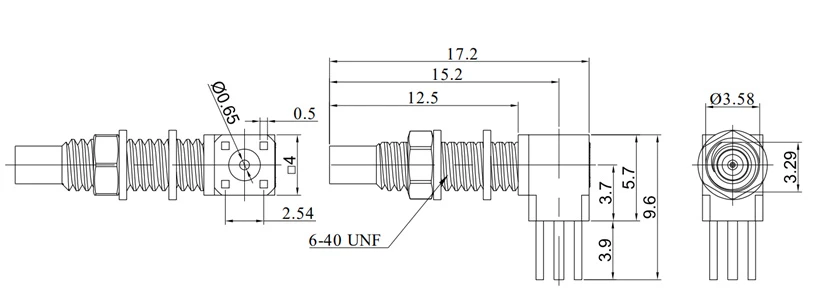

Fr 2- ssmc-jywhd5 |
DC - 6 GHz |
1.35 |
Patroon solderen |
Messing goud verguld |
NA |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2- ssmc-jhd2 |
DC - 6 GHz |
1.35 |
Patroon solderen |
Messing goud verguld |
Zacht |
|
MMCX & MCX PCB -connectoren |
|||||
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|

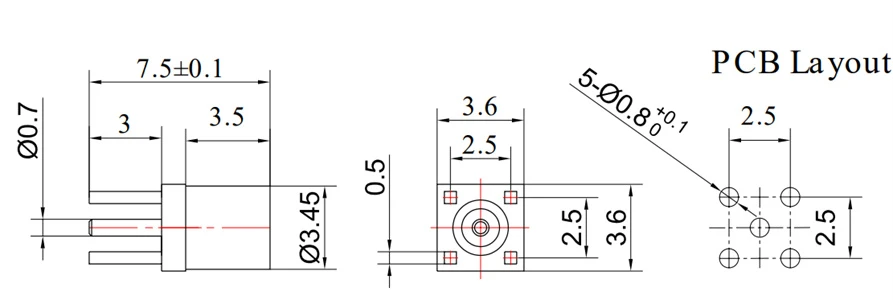

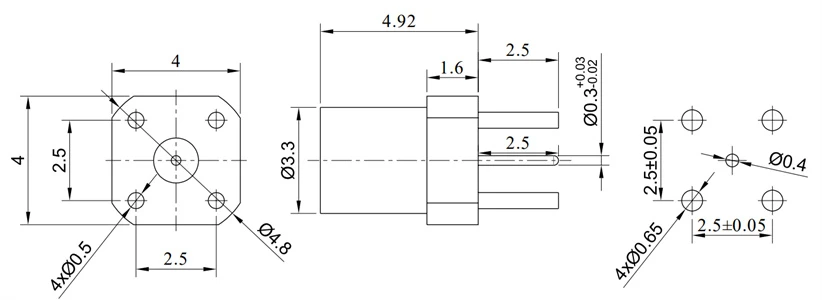

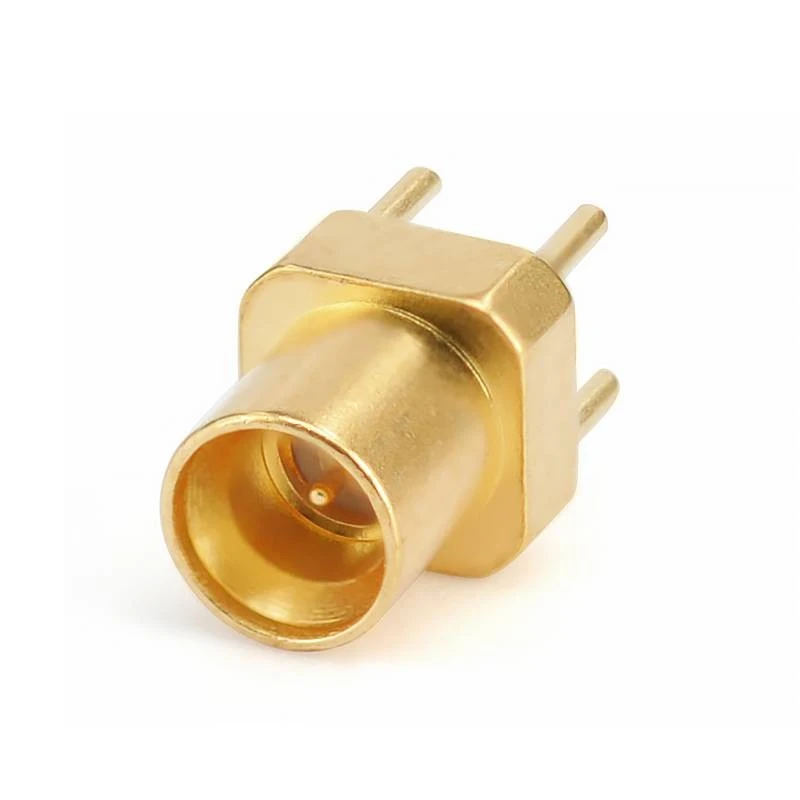

Fr 2- mcx-khd101e |
DC - 6 GHz |
1.30 |
Patroon solderen |
Messing goud verguld |
NA |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2- mcx-kyd1e |
DC - 6 GHz |
1.20 |
Schotmontage |
Messing goud verguld |
NA |
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2- mmcx-khd1e |
DC - 6 GHz |
1.20 |
Patroon solderen |
Messing goud verguld |
NA |
|
SMB PCB -connectoren |
|||||
|
|
 |
||||
|

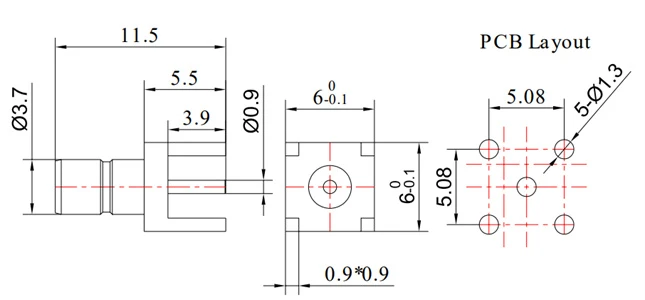

Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|

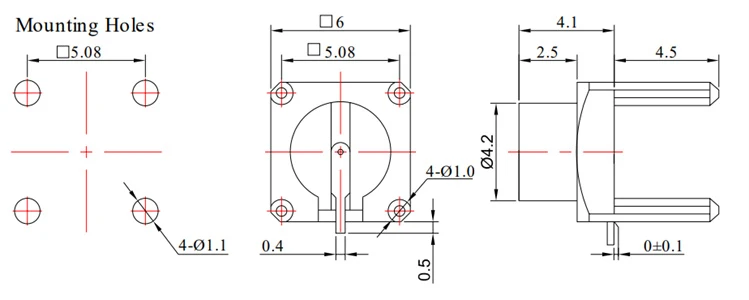

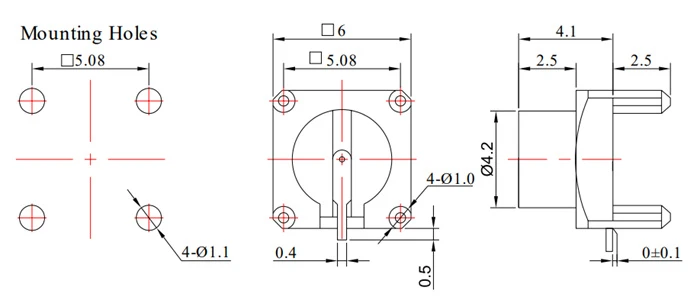

Fr 2- smb-jhd101e |
DC - 6 GHz |
1.35 |
Patroon solderen |
Messing goud verguld |
NA |
|
BNC PCB -connectoren |
|||||
|
|
 |
||||
|
Sku |
Frequentie |
VSWR |
Installatie |
Materiaal |
Signaalmodus |
|
Fr 2- bnc-ky -3 |
DC - 4 GHz |
1.30 |
Schotmontage |
Messing ni plated |
NA |
