De verschillen tussen het gebruik van een PIN-diode om de spanning te regelen en een D-Sub 9- pin-interface te gebruiken om een RF-mechanische schakelaar te regelen

De verschillen tussen het gebruik van een PIN-diode voor spanningsregeling en het gebruik van een D-Sub 9- pin-interface om een RF-mechanische schakelaar te besturen, worden weerspiegeld in meerdere aspecten, inclusief werkprincipes, prestatie-indicatoren en praktische toepassingen . Hier is een gedetailleerde analyse:



1. Werkprincipes

PIN -diodebesturing:
Een PIN -diode is een halfgeleiderapparaat met een pinstructuur . Het moduleert de transmissie van RF -signalen door de geleidbaarheid van de intrinsieke (i) -laag te wijzigen door een DC BIAS -spanning .

Voorwaartse bias: Vermindert de weerstand van de I -laag, waardoor RF -signalen kunnen passeren met minimaal verlies .

Omgekeerde bias: Vouwt het uitputtinggebied uit, het blokkeren van RF -signalen .
Deze elektronische schakelaar is een solid-state apparaat, waarbij schakelsnelheden worden bereikt van nanoseconden naar microseconden, afhankelijk van de spanningsniveaus .

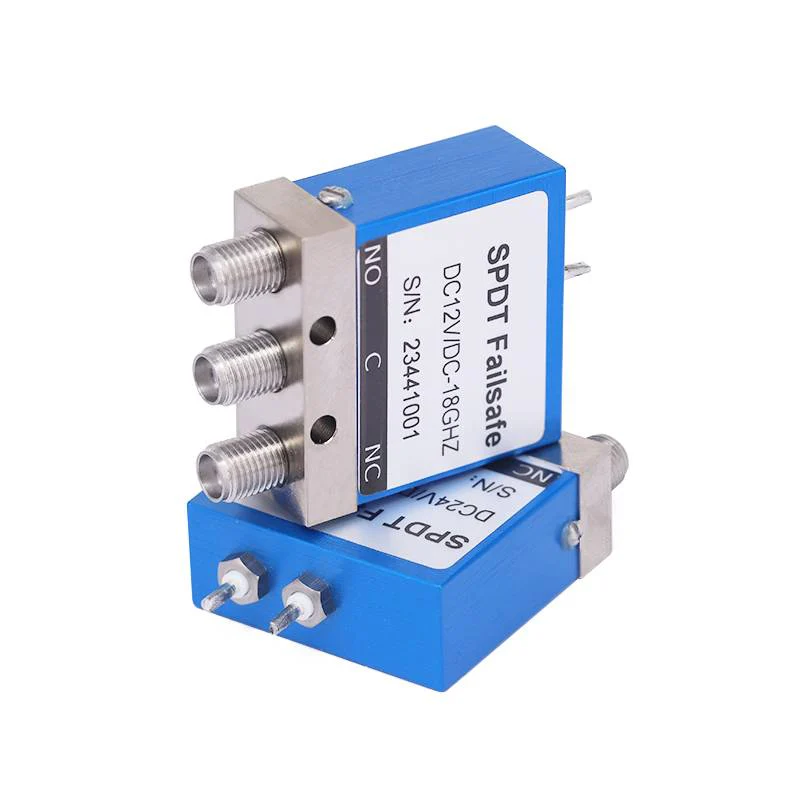

D-Sub 9- Pin + mechanische schakelaar:
The D-Sub 9-pin interface (such as the DE-9 connector) typically transmits digital control signals (e.g., TTL logic) to drive the RF mechanical switch. The switch switches RF signal paths by physically moving contacts. It requires an external drive circuit (zoals een relais of transistor) om logische signalen met lage kracht om te zetten in mechanische beweging .



2. prestatie -indicatoren

Schakelsnelheid
Pin-diodes hebben een schakelsnelheid van nanoseconden voor microseconden, geschikt voor hoogfrequente toepassingen zoals 5G en radar;
Vanwege de fysieke beweging werken mechanische schakelaars met een snelheid van milliseconden en zijn ze niet geschikt voor snelle signaalomschakeling .

Invoegverlies en isolatie

Pin -diodes: Het invoegverlies is meestal 0 . 5–2 dB in de on-state, afhankelijk van de frequentie en bias . De isolatie is 20–60 dB in omgekeerde bias maar neemt af aan hoge frequenties . De niet-lineariteit van pin-diaden kan harmoniek genereren, zorgvuldig ontwerp.

D-Sub 9- Pin + mechanische schakelaars: Het invoegverlies is extreem laag (0 . 1–1 . 5 dB) over een brede frequentieband . De isolatie is uitstekend (60-100 dB), wat cruciaal is voor hoge of gevoelige ontvangers. Er is geen harmonische vervorming als gevolg van puur mechanische werking.



3. Power Handling -capaciteit

Pin-diodes kunnen tot kilowatt van vermogen omgaan in gepulseerde toepassingen (zoals radar) met een goed thermisch beheer, maar hun continu-golf (CW) vermogen wordt beperkt door zelfverwarmen .
Mechanische schakelaars presteren goed in hoogkrachtige continue-wave scenario's (zoals uitzendingzenders) met een nominale kracht van maximaal tientallen kilowatts .



4. betrouwbaarheid en levensduur

Pin -diodes:
Ze hebben geen bewegende delen, kunnen meer dan 10^9 bewerkingen bereiken en hebben een sterke trillingsweerstand .
Ze zijn vatbaar voor thermische stress en hun levensduur hangt af van de duty cyclus en koelcondities .

Mechanische schakelaars:
Hun levensduur is beperkt (10^5-10^6 bewerkingen) vanwege contactslijtage .
Ze zijn gevoelig voor fysieke schokken en trillingen, wat hun betrouwbaarheid in harde omgevingen vermindert .
