Power Dividers en Power Splitters zijn gerelateerd in functie en toepassing en worden vaak door elkaar gebruikt . Strikt genomen zijn er echter subtiele verschillen, voornamelijk in termen vanOntwerp doelen, functionele focus en applicatiescenario's. De specifieke verschillen zijn als volgt:
1. kernfuncties en ontwerpdoelen
Krachtverdeler
De kern ligt in"Bidirectionaliteit". Het kan niet alleen één invoervermogen opsplitsen in meerdere uitgangen (distributiemodus), maar ook meerdere ingangskrachten combineren in één uitvoer (combinatie-modus), dus het wordt ook een "Power Divider-Combiner" . genoemd, .
Het ontwerp benadruktPoort matching, laag verlies en hoge isolatieOm een efficiënte werking te garanderen tijdens zowel voorwaartse verdeling als omgekeerde combinatie, vermindert signaalreflectie en interferentie tussen poorten .

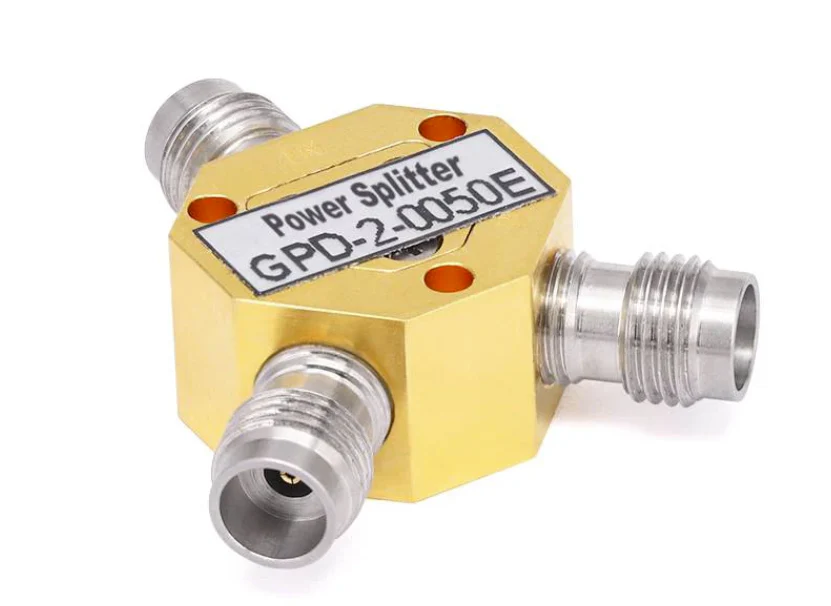

Power Splitter
De kern is"unidirectionaliteit", alleen gericht op het splitsen van één invoervermogen in meerdere uitgangen zonder rekening te houden met de omgekeerde combinatiefunctie .
Het ontwerp legt meer nadruk opEenvoudige stroomverdelingsratio's, met lagere vereisten voor omgekeerde isolatie en matching, en de structuur kan eenvoudiger zijn (zoals het gebruik van alleen een weerstandsnetwerk of een eenvoudige transmissielijn) .
2. verschillen in technische indicatoren
| Indicator | Krachtverdeler | Power Splitter |
|---|---|---|
| Isolatie | Hoog (meestal ＞ 20 dB) om interferentie tussen poorten te voorkomen | Laag (is mogelijk niet strikt vereist) |
| Bidirectionaliteit | Ondersteunt bidirectionele werking (distributie/combineren) | Ondersteunt alleen een unidirectionele verdeling |
| Spannings staande golfverhouding (VSWR) | Laag (meestal ＜ 1.2) om goede bidirectionele matching te garanderen | Hogere (alleen basis matching van de invoerpoort is vereist) |
| Invoegverlies | Laag (voornamelijk distributieverlies, zoals 3DB voor tweerichtingssplitsing) | Kan hoger zijn (inclusief extra verliezen zoals verlies van weerstandspanning divisie) |
3. typische structuren en toepassingsscenario's
Krachtverdeler
Typische structuren: Wilkinson Power Dividers, Branchline Bridges, enz. ., die afhankelijk zijn van transmissielijnen of koppelingsstructuren om hoog-precisie-verdeling te bereiken .
Toepassingsscenario's: systemen die een bidirectionele werking vereisen, zoals radar verzend-/ontvangmodules (zowel nodig om verzendsignalen te verdelen als het ontvangen van signalen), antenne -arrays (signaalverdeling en combinatie), radiofrequentievermogencombinaties, enz. .
Power Splitter
Typische structuren: weerstandsnetwerken, eenvoudige t-type transmissielijnen, enz. ., met een eenvoudigere structuur .
Toepassingsscenario's: scenario's die alleen unidirectionele distributie vereisen, zoals het distribueren van kabel-tv-signalen naar meerdere gebruikersterminals, multi-channel parallelle uitvoer van signaalbronnen in radiofrequentietesten, signaal shunting van low-power apparaten, enz. .
