Sondkalibratiekits: een gedetailleerde gids van voorbereiding tot onderhoud

Probe-kalibratiekits zijn kritieke hulpmiddelen in hoogfrequente elektronische testen (zoals RF, Microwave, Millimeter-Wave en Terahertz-applicaties) . Ze elimineren systematische fouten die worden geïntroduceerd door testsondes, kabels en connectoren . Gerecht gebruik van deze kits S-parameters en invoegverlies . Hieronder is een uitgebreide gids die alles dekt, van voorbereiding tot onderhoud .

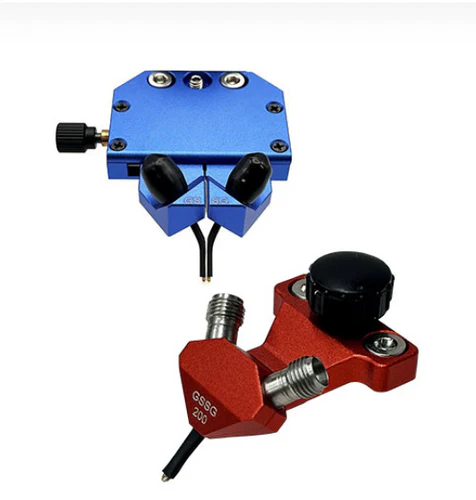

1. Inzicht in de rol van sondekalibratiekits

Probe-kalibratiekits bestaan uit precisie-ontworpen normen (e . g ., kort, open, laden, doorbladeren, reflecteren en transmissielijnstandaarden ontworpen om fouten te karakteriseren en te corrigeren in probe-testsystemen . Deze fouten omvatten:



Reflectiefouten: Veroorzaakt door impedantie -mismatches in sondes, kabels of connectoren .

Transmissiefouten: Verzwakking of faseverschuivingen in het signaalpad .

Contactgerelateerde fouten: Slecht elektrisch contact tussen sondes en duts of kalibratienormen .



Door deze bekende normen te meten, berekenen testsystemen (e . g ., vectornetwerkanalysatoren, vnas) een foutmodel, dat vervolgens wordt gebruikt om de volgende DUT -metingen te corrigeren .

2. De basis leggen voor nauwkeurige kalibratie

2.1 Het beheersen van de testomgeving

Temperatuur en vochtigheid: Voer kalibratie uit in een stabiele omgeving (meestal 23 graden ± 2 graden met 45-55% relatieve vochtigheid) . temperatuurschommelingen veroorzaken materiaaluitbreiding of contractie, waardoor de elektrische eigenschappen van sondes en normen . worden gewijzigd .

Zuiverheid: Werk in een stofvrij gebied . verontreinigingen (stof, oliën, fluxresten) op sondetips of kalibratienormen degradeert de elektrische contactkwaliteit en introduceer meetruis .

2.2 Apparatuur inspecteren

Sondes: Controleer op fysieke schade (e . g ., gebogen tips, gedragen contacten) of verontreiniging . schone tips voorzichtig met gecomprimeerde lucht of plakvrije doekjes bevochtigd met isopropylalcohol .}

Kabels en connectoren: Inspecteer coaxiale kabels op knikken of schade; Zorg ervoor dat de connectoren schoon zijn en goed gekoppeld om signaalverlies te voorkomen .

Kalibratiekits: Controleer of de normen niet beschadigd zijn (e . g ., geen krassen op laadoppervlakken, geen gebogen pennen in tot standaarden) .

2.3 Het systeem instellen

Power op het VNA- en testsysteem ten minste 30 minuten vóór kalibratie zodat componenten thermische stabiliteit kunnen bereiken .

Verbind sondes met het VNA via kabels en zorgt voor strakke (maar niet te strikte) verbindingen om signaallekkage te voorkomen .

3. De juiste kalibratiemethode selecteren

Probe -kalibratiekits ondersteunen meerdere methoden, gekozen op basis van frequentiebereik, sonde type (e . g ., GSG, SG) en DUT -geometrie:



Methode	Belangrijke normen	Frequentiebereik	Ideale toepassingen
Oplossen	Kort, open, laden, door	DC - 18 GHz	Coaxiale sondes, vlakke structuren (PCB's)
Trl	Door, reflecteren, lijn	10 GHz - 1110 GHz	Hoogfrequente, niet-coaxiale structuren (E . g ., WaveGuides, MicroStrips)
Lrm	Lijn, reflecteren, matchen	1 GHz - 40 GHz	Evenwichtige sondes, asymmetrische structuren

4. gedetailleerde kalibratiestappen

4.1 Montagekalibratienormen

Beveilig het substraat van de kalibratiekit (e . g ., aluminiumoxide, kwarts) op een stabiele werkbank en lijn het uit met de sonde -positioner . Zorg ervoor

4.2 Positioneringssondes correct

Gebruik een microscoop om sondetips uit te lijnen met de pads van kalibratienormen (e . g ., korte pads, open pads) .

Breng licht, uniforme druk uit om goed elektrisch contact te garanderen zonder schadelijke normen of sondes . overmatige druk vervormt pads, terwijl onvoldoende druk intermitterende verbindingen veroorzaakt .

4.3 Kalibratie uitvoeren via VNA

Start de kalibratiesoftware van de VNA en selecteer de gekozen methode (e . g ., solt) .

Volg prompts om elke standaard achtereenvolgens te meten:

Kort: Een theoretisch perfecte short (0 Ω) om reflectie te karakteriseren op de sonde -tip .

Open: Een structuur met oneindige impedantie (e . g ., een luchtopening) om fringing -velden te meten .

Laden: Een 50 Ω belasting om te kalibreren voor signaalverlies .

Door: Een directe verbinding tussen sondeparen om transmissiepaden te kalibreren .

De VNA berekent fouttermen (e . g ., reflectietracking, transmissie-tracking, isolatie) en slaat ze op voor realtime correctie .

5. Gemeenschappelijke fouten om te vermijden

Omgevingsfactoren verwaarlozen: Kalibreren in slecht geventileerde of hoge temperatuuromgevingen veroorzaakt thermische drift .

Vuile normen of sondes: Verontreinigingen fungeren als parasitaire weerstanden/condensatoren, de resultaten vervormen .

Overmatige sondedruk: Schade sondetips en standaard pads, wat leidt tot permanente fouten .

Conclusie

Goed gebruik van sondekalibratiekits is van fundamenteel belang voor betrouwbare elektronische tests . door strikte voorbereidingsprotocollen te volgen, geschikte methoden te selecteren, precieze kalibratiestappen uit te voeren en normen te onderhouden, zorgen ingenieurs voor metingen nauwkeurig weerspiegelen Dut-kenmerken-critisch voor het ontwerpen van hoogwaardige RF, MicroWave en Milimeter-Wave-apparaten.
