Wat zijn de verschillen tussen semi-rigide en semi-flexibele kabels?



Vergelijking tussen semi-rigide en semi-flexibele kabels

Zowel semi-rigide als semi-flexibele kabels worden veel gebruikt in hoge en laagfrequente communicatiescenario's, maar ze verschillen aanzienlijk in structuur, flexibiliteit, prestaties en toepassingsscenario's . Hieronder is een gedetailleerde vergelijking:



1. structureel ontwerp

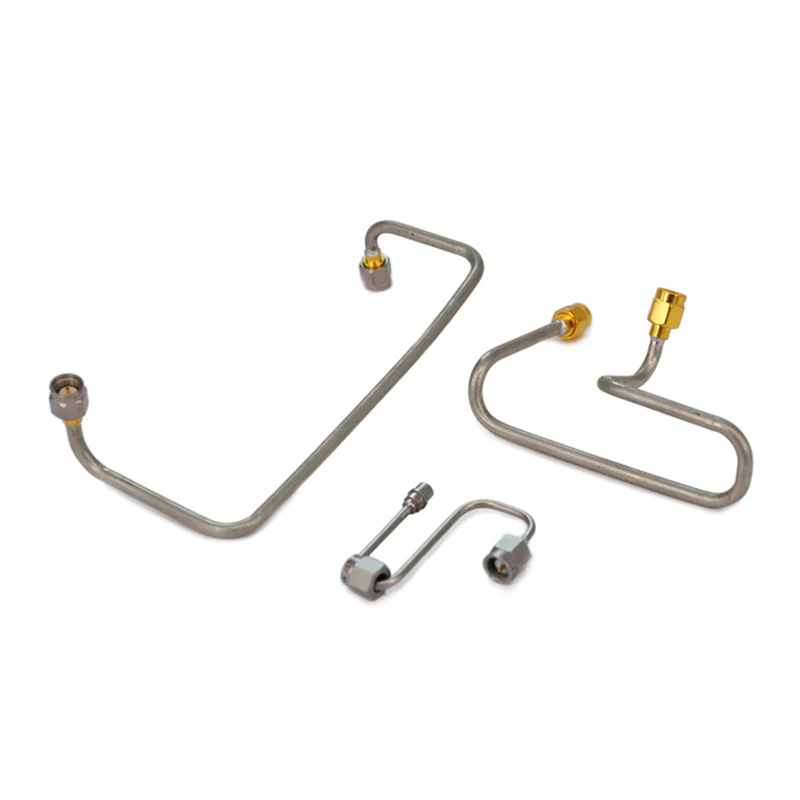

Semi-rigide kabels
De buitenste geleider is gemaakt van een vast, niet-buigzaam materiaal (meestal koper) met een vaste diameter; De innerlijke geleider wordt centraal ondersteund door een diëlektrisch materiaal (e . g ., ptfe) .
Eenmaal gevormd, handhaaft het een vaste vorm en kan het niet eenvoudig worden gebogen of hervormd zonder gespecialiseerde gereedschappen .

Semi-flexibele kabels
De buitenste geleider heeft een gevlochten structuur, met de gehele gevlochten laag vastgeblazen, waardoor het vervormbaarder is dan de vaste buitengeleider van semi-rigide kabels . De binnenste geleider wordt ook ondersteund door een diëlektrisch materiaal, maar de gevlochten structuur maakt herhaalde buiging en simpel of eenvoudige gerechten .}}}



2. flexibiliteitsvergelijking

Semi-rigide kabels
Ze hebben een hoge stijfheid, behouden hun vorm na vorming en vertonen een sterke weerstand tegen buiging . Het dwingen van buigen zonder professionele gereedschappen kan de buitenste geleider beschadigen, wat leidt tot prestatiedegradatie .

Semi-flexibele kabels
Ze bieden matige flexibiliteit, waardoor herhaalde buigen, coilen of routeren rond obstakels zonder permanente schade kunnen . Hun flexibiliteit ligt tussen rigide en volledig flexibele kabels .



3. elektrische prestatieparameters

Parameter	Semi-rigide kabels	Semi-flexibele kabels
Stabiliteit van impedantie	Uitstekend - Vaste geometrie zorgt voor consistente impedantie over alle frequenties .	Goed maar inferieur aan semi -rigide - gevlochten buitengeleiders kunnen lichte impedantieschommelingen veroorzaken bij extreem hoge frequenties .
Verlies	Lage invoegverlies, vooral in magnetronbanden (tot 100+ GHz), vanwege het gladde oppervlak van de vaste buitengeleider .	Hoger invoegverlies dan semi-rigide, met name bij hoge frequenties, vanwege kleine openingen en oppervlakte-onregelmatigheden in de gevlochten buitengeleider .
De effectiviteit beschermen	Uitstekend (typisch> 100 dB) . De solide buitengeleider blokkeert effectief EMI en RFI .	Goed (meestal 80 dB) maar lager dan semi-rigid . gaten in de gevlochten geleider kunnen kleine EMI-lekkage veroorzaken .
Capaciteit voor vermogensbehandeling	Hogere - vaste geleiders hebben een efficiënte warmtedissipatie, geschikt voor scenario's met hoge kracht .	Lager - Slechte thermische geleidbaarheid van gevlochten geleiders beperkt de vermogenscapaciteit .



4. Toepassingsscenario's

Semi-rigide kabels
Geschikt voor hoogfrequente scenario's met een hoge nauwkeurigheid die strikte stabiliteit en laag verlies vereisen, zoals:

Ruimtevaart- en defensiesystemen (radar, satellietcommunicatie);

Magnetron testapparatuur (vectornetwerkanalysatoren, signaalgeneratoren);

Medische hulpmiddelen (MRI -machines, magnetronstherapiesystemen);

Permanente installaties met vaste lengtes (e . g ., basisstation antenne feeders) .

Semi-flexibele kabels
Geschikt voor scenario's die matige flexibiliteit nodig hebben met goede prestaties, zoals:

Portable Test Setups (e . g ., verbindingen tussen instrumenten en deuren);

Indoor RF -systemen (WiFi Routers, Cellular Signal Boosters);

Scenario's die incidentele herconfiguratie vereisen (e . g ., laboratoriumprototype -ontwikkeling);

Interne verbindingen in RF Switch Matrices .

Samenvatting

Semi-rigide kabels blinken uit in krachtige scenario's met vaste installaties, die superieure stabiliteit en laag verlies bieden . semi-flexibele kabels zijn daarentegen voordeliger in scenario's die gematigde flexibiliteit vereisen met goede prestaties, balanceringsfunctionaliteit en bruikbaarheid {.}



Aanvullende opmerkingen: kosten- en onderhoudsverschillen

Semi-rigide kabels:
Hogere productiekosten vanwege de vaste koper buitengeleider en de noodzaak van gespecialiseerde tools voor vorming . Installatie en onderhoud zijn complexer (vereisen professionele operators) . Maar hun stabiele prestaties, weerstand tegen veroudering en slijtage resulteren in lagere langetermijnkosten, waardoor ze geschikt zijn voor scenario's {}} {}}}

Semi-flexibele kabels:
Lagere kosten vanwege eenvoudigere productieprocessen voor gevlochten buitengeleiders en geen behoefte aan gespecialiseerde vormgereedschap . Bovendien vermindert hun handmatige buigbaarheid onderhouds- en herconfiguratiekosten, waardoor ze ideaal zijn voor scenario's die frequente aanpassingen vereisen of met budgetbeperkingen .}



Uitbreiding: korte vergelijking met volledig flexibele kabels

Om de "semi-flexibele" positionering beter te begrijpen, is een korte vergelijking met volledig flexibele kabels nuttig:
Volledig flexibele kabels hebben uiterlijke geleiders die meestal worden gevlochten uit fijne koperen strengen (met weinig of geen tinnen), die extreme flexibiliteit bieden voor het buigen of zelfs knopen . Maar hun elektrische prestaties (e . g ., Impedance-stabiliteit, SHIELDE-effectiviteit) is lager dan semi-splitsende Cables, Semi-Flexible Cables, Suite Toepassing. met hoge flexibiliteitsbehoeften (e . g ., hoofdtelefoondraden, interne verbindingen in kleine apparaten) .
Semi-flexibele kabels vinden een balans tussen flexibiliteit en prestaties, waardoor de kloof wordt gevuld tussen semi-rigide (hoge prestaties maar niet-instelbaar) en volledig flexibele (hoge flexibiliteit maar zwakkere prestaties) kabels .
