Alles over SMA -connectoren



De SMA-connector is een veelgebruikte RF-coaxiale connector, bekend om zijn hoge prestaties en veelzijdigheid . Het is ontwikkeld door Bendix Scintilla in de jaren 1950, en de naam "SMA" staat voor subminiature-versie A . Het ontwerp is bedoeld om efficiënt te werken in hoogfrequente omgeving, dus een kruising in verschillende industrie in verschillende industrie in verschillende industrie in verschillende industrie in verschillende industrie in verschillende industrie in verschillende industrie in verschillende industrie in verschillende industrie in verschillende industrie in verschillende industrie in verschillende industriële rol in verschillende industrie. signalen .



1. Hoofdfuncties van SMA -connectoren

Grootte: SMA -connectoren hebben een compacte structuur met een buitenste geleidendiameter van 0 . 141 inch, waardoor ze geschikt zijn voor toepassingen met beperkte ruimte.

Frequentiebereik: ze werken meestal tot 18 GHz, hoewel sommige hoogwaardige versies 26 . 5 GHz of zelfs hoger kunnen bereiken.

Impedantie: de meeste SMA -connectoren zijn 50 ohm, wat de standaardconfiguratie is voor RF- en microgolfsystemen .

Koppelingsmechanisme: neemt een schroefdraadkoppelingsontwerp aan met 1/4 inch, 36 schroefdraden per inch UNC -schroefdraden, waardoor een stevige en stabiele verbinding met sterke trillingsweerstand wordt gewaarborgd .

SMA -materialen en oppervlaktebehandelingsprocessen

De schaal is meestal gemaakt van messing en roestvrij staal en kan worden uitgeplaat (zoals nikkel, goud) om de corrosieweerstand en geleidbaarheid te verbeteren .

De middelste geleider kan koper, messing of beryllium koper zijn, met een verguld oppervlak om een optimale signaaltransmissie te bereiken .

Spanning staande golfverhouding (vSWR): hoogwaardige SMA-connectoren hebben een lage VSWR (meestal onder 1 . 2: 1 onder 12 GHz), wat een efficiënte signaaltransmissie betekent met minimale reflectie.



2. soorten SMA -connectoren

SMA -connectoren zijn er in verschillende configuraties om bij verschillende toepassingen te passen:

Volgens poorttypen kunnen ze worden onderverdeeld in: Standard Port SMA, Quick-Connect SMA en omgekeerde polariteit SMA .

Volgens structurele stijlen kunnen ze worden onderverdeeld in rechte en rechthoekige types . rechte connectoren worden gebruikt voor serieverbindingen, terwijl de rechterhoektypen geschikt zijn voor strakke spaties . De 90- diploma buigontwerp kan ruimte redden of de kabelspanning verminderen of de kabelspanning verminderen {.}

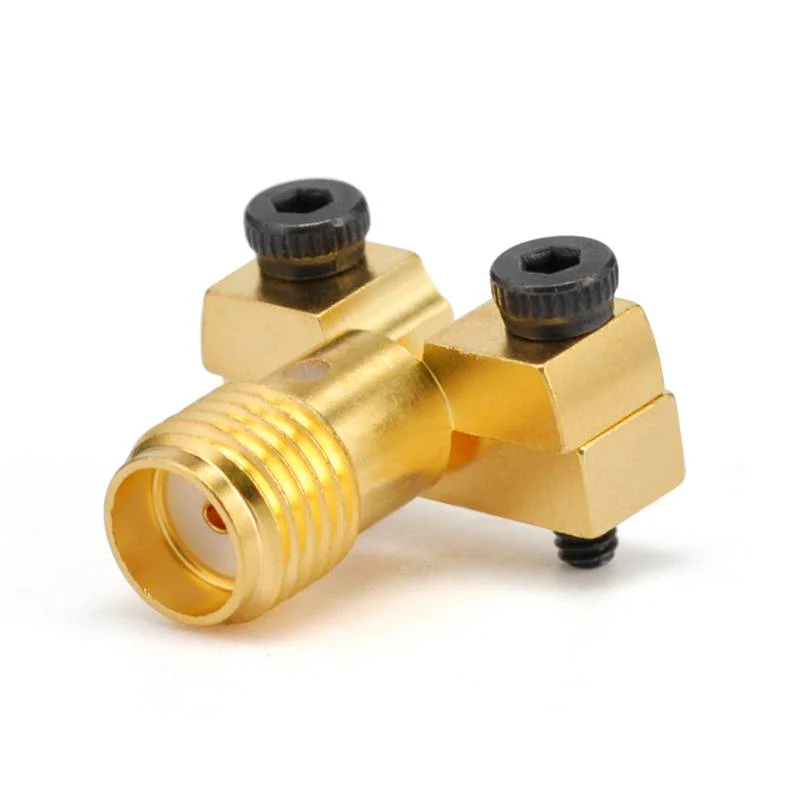

Volgens installatiemethoden kunnen ze worden onderverdeeld in reguliere en paneel-montage-typen . paneel-mount connectoren zijn ontworpen voor installatie op panelen of behuizingen, met verschillende typen zoals 2- gatflenzen, 4- gatflanges en ronde flangen .



3. gemeenschappelijk gebruik van SMA

In het veld Telecommunicatie worden SMA -connectoren veel gebruikt in basisstations van mobiele telefoons, satellietsystemen en draadloze communicatieapparatuur .

In testapparatuur worden ze gebruikt bij het testen van apparaten zoals oscilloscopen, netwerkanalysatoren en signaalgeneratoren .

In antennesystemen worden SMA -connectoren vaak gebruikt om antennes in draadloze systemen te verbinden .

In RF -circuits worden ze gevonden in veel RF -apparaten zoals versterkers, filters en mixers .

Aantekeningen



4. Power Handling -capaciteit:

Hoewel SMA-connectoren geschikt zijn voor RF-systemen met lage en medium-kracht, zijn ze mogelijk niet geschikt voor high-power applicaties . voor hogere stroomscenario's, andere connectoren zoals n-type of 7/16- Type zijn mogelijk meer geschikt .}

Mechanische duurzaamheid: vergeleken met sommige grotere connectoren zijn SMA -connectoren relatief kwetsbaar, vooral in termen van pin -uitlijning en weerstandse mechanische stress . Daarom moet extra zorg worden besteed tijdens de hantering en installatie .



Compatibiliteit: bij het selecteren van SMA -connectoren, zorg ervoor dat de mannelijke en vrouwelijke connectoren overeenkomen in termen van threadgrootte en impedantie om een goede verbinding te garanderen . Ze kunnen ook worden onderling verbonden met 2 . 92 mm en 3,5 mm poorten.
