Werkprincipe van hoornantenne

1. Basisstructuur

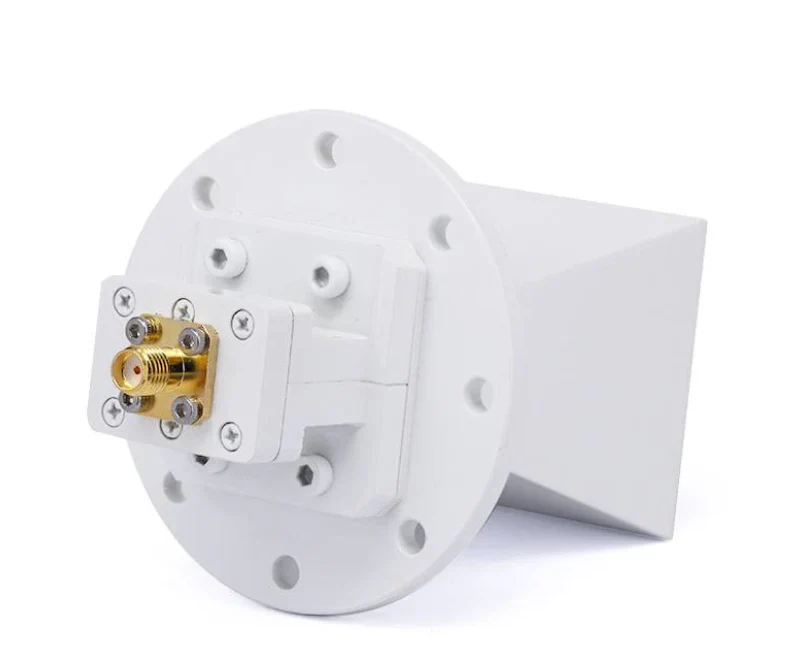

Een hoornantenne bestaat meestal uit een geleidende structuur in de vorm van een hoorn, met het brede uiteinde naar buiten gericht en het smalle uiteinde verbonden met de voederbron . De vorm van de hoorn kan rechthoekig, cirkelvormig of andere vormen zijn, afhankelijk van de ontwerpvereisten .

2. Werkprincipe

Het werkende principe van de hoornantenne is gebaseerd op de verspreiding en straling van elektromagnetische golven door een golfgeleider:

Voerbron: De voerbron van een hoornantenne is typisch een golfgeleider- of microgolftransmissielijn die het elektromagnetische golfsignaal aan het smalle uiteinde levert (de "hoornmond" genoemd) van de hoorn .

Golfgeleiderfunctie: Het smalle uiteinde van de hoorn is meestal verbonden met een golfgeleider, een geleidende buis die effectief hoogfrequente signalen leidt . De golfgeleider brengt de elektromagnetische golf over naar de opening van de hoorn .

Stralingsproces: Wanneer de elektromagnetische golf het smalle uiteinde van de hoorn binnenkomt, beginnen de elektrische en magnetische velden van het signaal uit te breiden . de vorm van de hoorn transformeert geleidelijk de inkomende elektromagnetische golf in stralende golven die zich in de ruimte voortplanten .

Stralingspatroon: Het stralingspatroon van de hoornantenne is relatief uniform, met goede directionaliteit . Het signaal straalt uit de opening van de hoorn, die meestal een conische bundel vormt .

3. Voordelen

Hoge winst: Vanwege de sterke directionaliteit kan de hoornantenne signalen focussen, waardoor de versterking verhoogt .

Brede bandbreedte: De hoornantenne heeft een brede frequentierespons, waardoor het geschikt is voor signalen over meerdere frequentiebereiken .

Eenvoudige structuur: De hoornantenne heeft een eenvoudig ontwerp, is eenvoudig te produceren en kan relatief hoge vermogensniveaus aan .

4. Toepassingen

Hoornantennes worden veel gebruikt in:

Magnetron- en RF -communicatie

Radarsystemen

Satellietcommunicatie

Elektronische meetinstrumenten

Radio Astronomy Observations

Samenvattend werkt de hoornantenne door de elektromagnetische golven te transformeren van een golfgeleider in uitgestraalde golven in de ruimte, waardoor een hoge versterking en sterke directionaliteit biedt . Het wordt gebruikt in verschillende hoogfrequente signaaltransmissietoepassingen .
