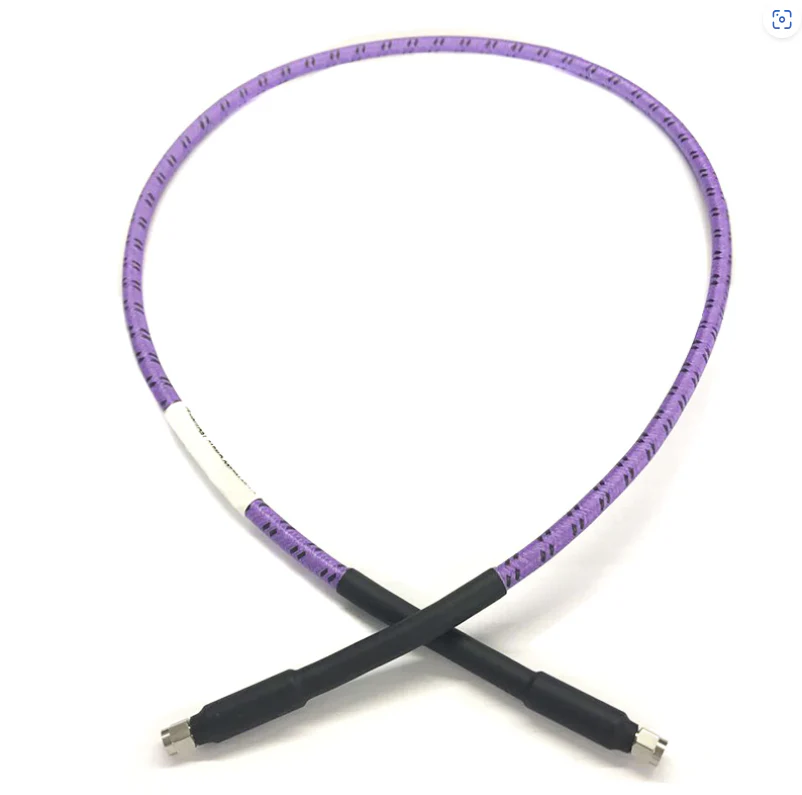

Hoe u RF -kabelmakel kunt kiezen



Het selecteren van de rechter RF-kabelassemblage is cruciaal voor het waarborgen van betrouwbare signaaltransmissie in velden zoals telecommunicatie, radar, test en meet en meet-, ruimtevaart- en industriële systemen . Het selectieproces vereist een evenwicht tussen elektrische prestaties, mechanische kenmerken, milieuweerstand en specifieke applicatie-eisen. hier is een step-by-STEP-gids om u te helpen een geïnformeerde beslissing te maken:



1. Verduidelijk de toepassingsvereisten en scenario's

Test en meting: Frequent buigen, herhaalde verbindingen en hoog-precisie-vereisten (e . g ., laboratoriumapparatuur, oscilloscopes) .

Vaste installatie: Langetermijnstabiliteit en onderhoudsarme behoeften .

Zware omgevingen: Blootstelling aan extreme temperaturen, vochtigheid, trillingen of chemicaliën (e . g ., Outdoor Towers, Aerospace, Industrial Machinery) .

High-mobility Systems: Flexibiliteit en duurzaamheid in bewegende staten (e . g ., drones, robots, draagbare apparaten) .



2. evalueer sleutel elektrische prestatieparameters

A . frequentiebereik

RF -kabels hebben een maximale bedrijfsfrequentie, waaruit signaalverlies (verzwakking) sterk toeneemt . Zorg ervoor dat de nominale frequentie van de kabel het werkbereik van uw systeem bedekt:

Lage frequentie (minder dan of gelijk aan 6 GHz): RG 58, RG316 (gebruikelijk in consumentenelektronica) .

Gemiddelde frequentie (6–26 GHz): .086, .141 semi-flexibele en semi-rigide kabels .

Hoge frequentie (26–40 GHz): ultra-lage verliesamplitude en fase-stabiele coaxkabels (e . g ., voor satellietcommunicatie, radar) .

Ultra-hoge frequentie (40–110 GHz): ultra-lage verliesamplitude en fasestabiele coaxkabels (millimeter-wave systemen) .

b . verzwakking (signaalverlies)

Demping (db/ft) meet signaalverlies over afstand en neemt toe met frequentie . voor langdurige overdracht, prioriteit aan kabels met lage bezoederij .

C . Impedance matching

Impedantie mismatch veroorzaakt signaalreflectie, het verminderen van de efficiëntie en het creëren van interferentie . overeenkomen met de impedantie van de kabel voor uw systeem:

De meeste RF -systemen (e . g ., militair, telecommunicatie, testapparatuur): 50Ω .

Video / kabel -tv -systemen: 75Ω .

Vermijd het mengen van impedanties (e . g ., 50Ω kabel met 75Ω connectoren) .

D . Power Handling -capaciteit

De kabel moet het vermogen van het systeem (gemiddeld en piekvermogen) weerstaan om oververhitting of afbraak te voorkomen . sleutelfactoren:

Gemiddeld vermogen: continu power (e . g ., 100W in basisstations) .

Peak Power: Short-Pulse Power (e . g ., kilowatt-niveau in radar) .

Dateer in omgevingen met hoge temperatuur (e . g ., 20% reductie bij 60 graden) .

e {. fase stabiliteit

In fasegevoelige systemen, zoals die met differentiële signalen, minimaliseren fase-drift veroorzaakt door temperatuurveranderingen of buigt . Kies kabels met stabiele amplitude en fasekarakteristieken .



3. evalueer mechanische kenmerken

A . flexibiliteit

Hoge flexibiliteit: gebruik flexibele kabels voor scenario's die frequent buigen vereisen (e . g ., test leads) .

Lage flexibiliteit: gebruik voor vaste installaties die stabiliteit nodig hebben, gebruik semi-rigide (solide koper buitenste geleider) of semi-flexibele kabels .

b . duurzaamheid

Buigradius: zorg ervoor dat de kabel de minimale buigradius kan weerstaan zonder prestatiedegradatie .

Draagweerstand: gebruik kabels met robuuste omhulsels (e . g ., roestvrij staal nylon gevlochten omhulsels) in harde industriële omgevingen .



4. Overweeg de omgevingsweerstand

De kabel moet correct functioneren onder de bedrijfsomstandigheden:

Temperature range: Industrial grade (-40℃to 125℃), aerospace grade (-55℃to 165℃), or extreme environments. High-temperature superconductors (e.g., PTFE insulation can withstand -65℃to 200℃) .

Vochtweerstand / IP-beoordeling: Outdoor-gebruik vereist waterdichte kabels / connectoren (E . g ., IP67 / IP68 n-type connectoren met O-ringen) .

Chemische weerstand / UV-resistentie: voor scenario's blootgesteld aan olie, brandstof of zonlicht (e . g ., ethyleen-tetrafluorethyleen copolymeer scheden voor chemische resistentie; uV-gestabiliseerde PVC voor buitengebruik).....

Vibratie / schokweerstand: militaire / ruimtevaarttoepassingen vereisen kabels met robuuste afscherming en stamverlichting (e . g ., voldaan aan Mil-Dtl -17 Standards) .



5. Selecteer compatibele connectoren

Connectoren moeten overeenkomen met de kabel- en apparatuurinterface, met lage invoegverlies en betrouwbare verbinding:

Gemeenschappelijke typen: SMA (tot 18 GHz), N-type (tot 18 GHz, High Power), TNC (trillingsbestendig), BNC (lage frequentie, snelle verbinding), 2 . 92 mm (tot 40 GHz), 1,85 mm (tot 67 GHz).

Functies: Kies krimp-, soldeer- of compressieverbindingsconnectoren op basis van installatiebehoeften . in harde omgevingen, selecteer roestvrijstalen connectoren over koperen .

Geslacht en polariteit: zorg ervoor dat mannelijke / vrouwelijke uiteinden overeenkomen met de apparatuur (e . g ., sma mannelijk naar n-type vrouw) .



6. Balanskosten en betrouwbaarheid

High-performance kabels (e . g ., verzilverde geleiders, geschuimde ptfe / low-density ptfe) zijn duurder maar hebben een lager verlies en een langere levensduur (geschikt voor kritieke systemen) .

Economische opties (e . g ., zilver-copper-geklede staal, gekweekte koperen vlecht, PVC-omhulsels) zijn geschikt voor laagfrequentie, niet-critisch gebruik (e . g ., consumenten electronics) .}}

Voor veiligheidskritische toepassingen (e . g ., medische apparatuur, luchtvaart), prioriteit geven aan betrouwbaarheid boven kosten .



Samenvatting van belangrijke stappen

Verduidelijk het toepassingsscenario (vast / mobiel, indoor / buiten, frequentiebereik) .

Match elektrische specificaties (impedantie, kracht, verzwakking) .

Selecteer geschikte mechanische eigenschappen (flexibiliteit, grootte, duurzaamheid) .

Zorg voor omgevingsweerstand (temperatuur, vochtigheid, chemicaliën) .

Kies compatibele connectoren .

Balansprestaties, kosten en betrouwbaarheid .



Door deze stappen te volgen, kunt u een RF -kabelassemblage selecteren die signaalintegriteit en een lange levensduur optimaliseert voor uw specifieke behoeften .
