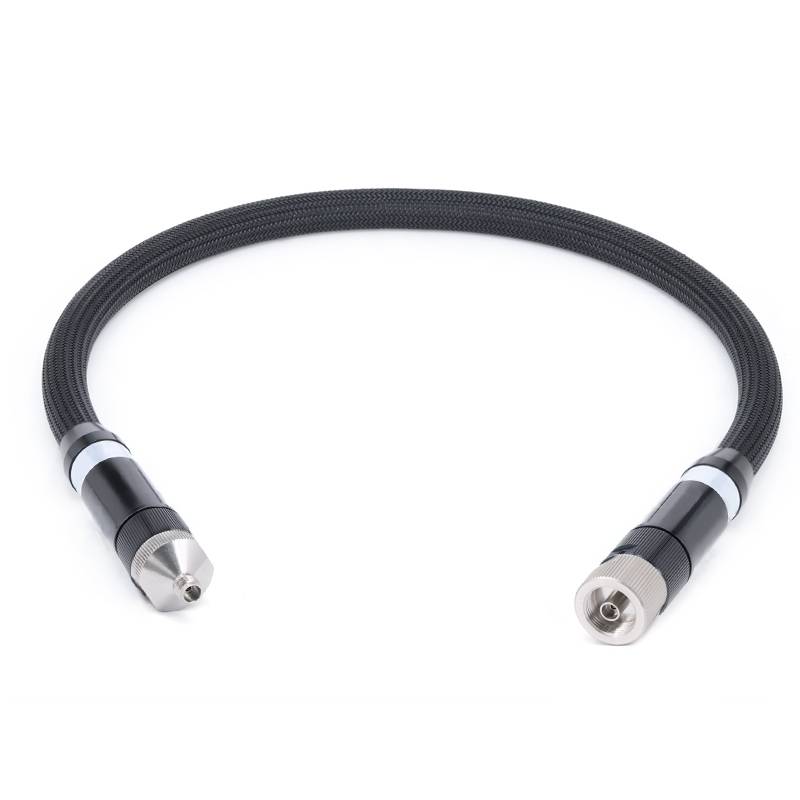

Waarom vectornetwerkanalysator (VNA) testkabels vaak duur zijn



De hoge kosten van vectornetwerkanalysator (VNA) testkabels komen voort uit hun strenge prestatie -eisen, gespecialiseerde materialen, precisieproductieprocessen en strikte kwaliteitscontrole, onder andere factoren . Hier is een gedetailleerde analyse van de belangrijkste factoren die hun hoge kosten drijven:

1. extreem hoge prestaties indexvereisten

VNA-testkabels werken in hoogfrequente bereiken (meestal van MHz tot honderden GHz) en moeten een extreem hoge signaalintegriteit behouden om een nauwkeurige meting van parameters zoals S-parameters, invoegverlies, retourverlies en fasestabiliteit . te waarborgen.

Belangrijkste prestatievereisten zijn onder meer:

Lage invoegverlies: In high-frequency bands (e.g., > 18 GHz), even minor resistive or dielectric losses can interfere with measurement results. Cables need to use low-resistance conductors and low-loss dielectrics to minimize losses.

Hoog terugkeerverlies (impedantie -matching): VNA -metingen zijn extreem gevoelig voor signaalreflecties . kabels moeten een precieze karakteristieke impedantie (meestal 50Ω) handhaven met minimale variatie over de gehele lengte en frequentiebereik . Elke impedantie -mismatch introduceert fouten, dus de dimensionale toleranties van geleiders en delectrics moeten het micrometer -niveau (typisch ± 0 ± 0.}}}}}}} 001 001 inches).

Fasestabiliteit: Faseverschuivingen veroorzaakt door kabelbeweging (zoals buiging) of temperatuurveranderingen moeten te verwaarlozen zijn . Dit vereist speciale ontwerpen (zoals helisch gewikkelde binnengeleiders) om de fase te stabiliseren, waardoor de complexiteit toeneemt .

Elektromagnetische interferentie (EMI)/Radiofrequentie -interferentie (RFI) Afscherming: Om externe interferentie en signaallekkage te voorkomen, maken kabels gebruik van meerlagige afscherming (zoals koperen vlecht + aluminiumfolie + geleidend polymeer), die materiaal- en arbeidskosten verhoogt .



2. gespecialiseerde materialen

De materialen die in VNA-kabels worden gebruikt, worden zorgvuldig geselecteerd om te voldoen aan hoogfrequente prestaties en stabiliteitsvereisten:

Geleiders: High-zuivere zuurstofvrij koper- of verzilverd/verguld koper wordt gebruikt om de verliezen van de huideffect bij hoge frequenties te verminderen . Goldplating (kostbaar maar zeer corrosiebestendig) wordt vaak gebruikt voor connectoren en binnengeleiders .

Diëlektrica: Lage verlies, zeer stabiele diëlektrica zoals uitgebreide PTFE zijn vereist . Deze materialen hebben een lage en stabiele diëlektrische constante (εr), die de stabiliteit van de impedantie kan behouden met veranderingen in temperatuur en frequentie, maar ze zijn duur en moeilijk te verwerken .

Moord: Duurzame maar flexibele materialen (zoals fluoropolymeren, polyurethaan of nylon vlechten) worden gebruikt om mechanische stress (buigen, schakeling) en extreme temperaturen te weerstaan (-55 graad voor +150 graad) .}}}}}} .} .}



3. precisieproductie en procesontwerp

Het ontwerp en de productie van VNA-kabels vereisen precisie op micrometerniveau:

Dimensionale toleranties: De geometrieën van innerlijke geleiders, diëlektrica en buitenafschilden moeten uniform zijn om impedantieveranderingen te voorkomen . Bijvoorbeeld de concentriciteit van binnen- en buitengeleiders (om reflecties veroorzaakt door excentriciteit) te voorkomen dat door excentriciteit wordt veroorzaakt) moet worden gecontroleerd binnen het micrometerbereik .

Complexe structuren: Veel hoogfrequente kabels hanteren geavanceerde ontwerpen, zoals 塑形 structuren voor fasestabiliteit en ptfe met lage dichtheid om gewicht en verlies te verminderen .

Handmatig handgeschakelde assemblage: Kritische componenten van ultra-hoogfrequente kabels (zoals connectoren) kunnen handmatige montage en foutopsporing vereisen om te voldoen aan specificaties, wat de arbeidskosten verhoogt .



4. High-performance connectoren

Connectoren zijn een cruciaal onderdeel van VNA -kabels en slecht presterende connectoren kunnen een belangrijke bron van meetfouten zijn . die ze vereisen:

Precisiebewerking: Connectoren (zoals SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) worden bewerkt uit hoogwaardig koper of beryllium koper (met veerachtige eigenschappen) met toleranties die binnen ± 0,0001 inch worden geregeld.

Polating Treatment: Goud- of rhodiumplating (5-50 micro -inches dik) zorgt voor lage contactweerstand, corrosieweerstand en herhaalbare paringsprestaties (cruciaal voor kalibratie) .

Testen en verificatie: Elke connector moet worden getest op spanningsstandegolfverhouding (vSWR), invoegverlies en mechanische duurzaamheid (duizenden insertie/extractiecycli), wat de productietijd verhoogt .



5. milieuduurzaamheid

VNA -kabels moeten bestand zijn tegen zware omstandigheden in laboratorium-, fabrieks- of veldtesten:

Flexibiliteit en robuustheid: Ze moeten bestand zijn tegen herhaalde buigen, draaien en slijtage zonder afbraak in prestaties . Dit vereist verbeterde interne ondersteuningsontwerpen en duurzame omhulsel .

Temperatuur en weerweerstand: Materialen moeten stabiel blijven onder een breed temperatuurbereik, vochtige omgevingen en blootstelling aan chemicaliën (zoals oliën en oplosmiddelen) . Daarom worden dure technische kunststoffen en elastomeren gebruikt
