Verschillen en verbindingen tussen RF -circulatoren en RF -isolatoren

Werkingsprincipe:

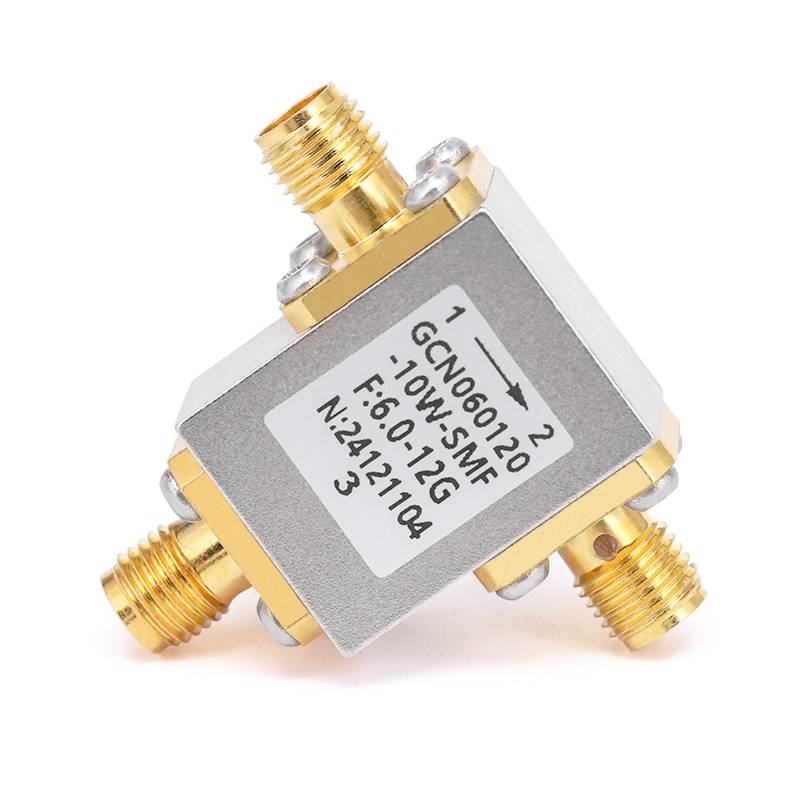

RF -circulator:

Een circulator is een apparaat met drie poorten (of meer) dat RF-signalen stuurt in een specifieke richting tussen de poorten . Het zorgt ervoor dat signalen van de ene poort naar de volgende stromen in een gedefinieerde richting .

The circulator works based on the nonlinear effects of magnetic materials. It typically consists of a rotating non-linear material coupled to a magnetic field. In a three-port circulator, the signal from Port 1 goes to Port 2, Port 2's signal goes to Port 3, and Port 3's signal is routed back to Port 1.

RF -isolator:

Een isolator is meestal een apparaat met twee poorten waarmee het signaal van de ene poort naar de andere kan stromen, terwijl het blokkeren van een signaal van terugkeer naar de oorspronkelijke bron .

Net als de circulator gebruikt een isolator magnetische materialen voor de werking, maar het heeft slechts twee poorten . De isolator voorkomt een omgekeerde signaalstroom, waardoor de bron wordt geïsoleerd van gereflecteerde signalen die schade of interferentie kunnen veroorzaken .



Belangrijkste werkingsprincipe: magnetische materialen

Beide apparaten benuttenferromagnetische materialen(e . g ., ferrite) onder een statisch magnetisch veld . Het magnetische veld induceertniet-reciprocale verspreidingvan RF-signalen, wat betekent dat signaalgedrag verschilt wanneer ze vooruit reizen versus . achteruit . Deze niet-reciprocity maakt het mogelijk:

Circulators om signalen opeenvolgend tussen poorten te routeren .

Isolatoren om omgekeerde signalen te onderdrukken (hoge verzwakking in de omgekeerde richting, laag verlies in de voorwaartse richting) .



Praktische toepassingen: cases uit de praktijk

Circulators:

In radarsystemen scheiden ze verzonden en ontvangen signalen (zender → antenne → ontvanger zonder interferentie) .

In communicatienetwerken schakelen ze bidirectionele signaalstroom over een enkel kanaal in (e . g ., split u uplink/downlink signalen) .

Isolators:

Bescherm RF -versterkers door gereflecteerde kracht te blokkeren tegen niet -overeenkomende belastingen (e . g ., antennes met variërende impedantie) .

Stabiliseer oscillatoren door frequentietekpen te voorkomen veroorzaakt door belastingreflecties .



.
