Wat is het verschil tussen Yagi-antennes en log-periodieke antennes?

Yagi-antennes (Yagi-uda-antennes) en log-periodieke antennes zijn beide directionele, eindvuurantennes, maar ze verschillen aanzienlijk in ontwerp, prestaties en toepassingen vanwege hun verschillende operationele principes. Hieronder is een gedetailleerde vergelijking tussen sleuteldimensies:



1. Structureel ontwerp

Yagi -antennes

Bestaan uit eenaangedreven element(de actieve radiator verbonden met de feedline), éénreflector(langer dan het aangedreven element), en meerderebestuurders(korter dan het aangedreven element).

Elementen zijn gerangschikt in een rechte lijn, met de reflector achter het aangedreven element en regisseurs vooraan.

Heeft meestal een klein aantal elementen (bijv. 1 Reflector + 1 aangedreven element + 3 - 10 directeuren), waardoor de structuur compact wordt.

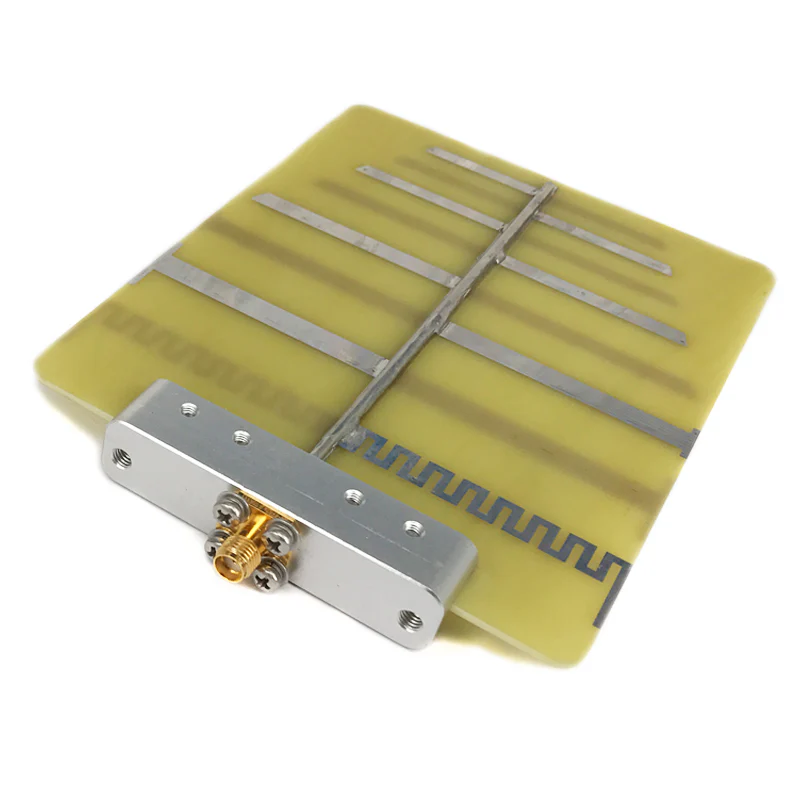

Log-periodieke antennes

Samengesteld uit een reeks vandipoolachtige elementen(振子) met geleidelijk toenemende lengtes, gerangschikt langs een centrale boom of feedline.

Elementlengtes en afstand volgen eenlog-periodieke relatie: de verhouding van opeenvolgende elementlengtes en -afstanden is constant (bijv. τ=ln ln +1=dn dn +1, waar τ<1).

Vereist meer elementen (vaak 10 - 30+) om brede bandbreedte te bereiken, wat resulteert in een langere, complexere structuur.



2. Operationeel principe

Yagi -antennes

Resonerend ontwerp: Elk element (reflector, aangedreven element, regisseurs) is afgestemd op een specifieke frequentie (resonant op de doelgolflengte). De reflector en regisseurs werken samen met het aangedreven element om straling in één richting te concentreren (naar de regisseurs).

Straling wordt verbeterd door constructieve interferentie in de voorwaartse richting (naar bestuurders) en destructieve interferentie in de omgekeerde richting (geblokkeerd door de reflector).

Log-periodieke antennes

Niet-resonerend ontwerp: Geen enkel element is afgestemd op een specifieke frequentie. In plaats daarvan dragen op een bepaalde frequentie alleen een subset van elementen (die van wiens lengte ~ λ/2 voor die frequentie is) actief bij aan straling.

De log-periodieke verhouding τ zorgt ervoor dat de prestaties van de antenne zich periodiek op een logaritmische frequentieschaal herhaalt, waardoor consistente werking over een brede band mogelijk wordt.



3. Bandbreedte

Dit is demeest kritische verschil:

Yagi -antennes: Smalle bandbreedte (meestal 10-20% van de middenfrequentie). De prestaties degraderen snel buiten dit bereik omdat de resonerende elementen alleen zijn geoptimaliseerd voor een specifieke golflengte.

Log-periodieke antennes: Ultra-brede bandbreedte (vaak over meerdere octaven, bijv. 1:10 of bredere frequentieverhoudingen). Ze handhaven stabiele prestaties over hun hele band vanwege de log-periodieke elementen, die zich aanpast aan verschillende golflengten.



4. Winst

Yagi -antennes: Hoge winst binnen hun smalle bandbreedte (meestal 5-15 dBi). Versterking neemt toe met het aantal regisseurs (meer regisseurs=hogere winst, maar smallere bandbreedte).

Log-periodieke antennes: Matige maar stabiele winst over hun brede band (meestal 3-10 DBI). Winst varieert weinig met frequentie, waardoor ze betrouwbaar zijn voor multi-band applicaties.



5. Directionaliteit

Beide zijnDirectionele (eindvuur) antennes, de meeste energie uitstralen in één primaire richting:

Yagi -antennes: Zeer scherpe directiviteit met een smalle hoofdkwab (lage bundelbreedte) en lage zijlobben, waardoor ze zeer gefocust zijn.

Log-periodieke antennes: Matige directiviteit met een iets bredere hoofdkwab dan Yagis, maar deze bundelbreedte blijft stabiel over hun brede frequentiebereik.



6. Toepassingen

Het belangrijkste onderscheid in bandbreedte stimuleert hun use cases:

Yagi -antennes: Ideaal voorsmalband, fixed-frequentie-toepassingenWaar hoge winst en scherpe directionaliteit geprioriteerd worden, zoals:

TV/Radio Broadcasting Reception (bijv. UHF/VHF TV -antennes).

Point-to-point communicatie (bijv. Magnetronverbindingen voor landelijk internet).

Amateurradio (HF/VHF -banden) en radarsystemen.

Log-periodieke antennes: Voorkeur voorWidebandtoepassingenDekking vereisen over meerdere frequenties, zoals:

Communicatiesystemen (militaire, hulpdiensten) die moeten werken op verschillende frequenties.

EMC (elektromagnetische compatibiliteit) testen (om interferentie over brede banden te detecteren).

Kortgolf tot microgolfontvangers/zenders (bijv. Spectrum -analysatoren, radio -astronomie).



Samenvatting Tabel

Kenmerk	Yagi -antenne	Log-periodieke antenne
Structuur	Gedreven element + 1 reflector + weinig regisseurs	Reeks geschaalde dipolen (log-periodieke verhouding)
Bandbreedte	Smal (10-20% van de middelste frequentie)	Breed (meerdere octaven, bijv. 1:10)
Verdienen	Hoog (5-15 DBI) maar frequentie-afhankelijk	Matig (3-10 dBi) en stabiel over de band
Directiviteit	Scherpe (smalle hoofdkwab, lage zijlobben)	Matig (bredere hoofdkwab, stabiel over band)
Werkingsprincipe	Resonant (afgestemd op specifieke golflengte)	Niet-resonant (past zich aan verschillende golflengten aan)
Typische toepassingen	Fixed-frequentie tv, point-to-point links	Widebandcommunicatie, EMC -testen



Kortom, Yagis blinkt uit in smalbandige, hoge gainscenario's, terwijl log-periodieke antennes onmisbaar zijn voor breedbandflexibiliteit.
