Fase of vertraging van de test RF -kabel voor differentiële singale test

Bij differentiële signaaltests wordt de vereiste voor fase- of vertragingsmatching van Test RF -kabels voornamelijk bepaald door de transmissiekenmerken van differentiële signalen en de nauwkeurigheidsvereisten van het testscenario . Dit kan worden begrepen vanuit de volgende belangrijke perspectieven:

1. Het essentiële kenmerk van differentiële signalen beveiligen - de basis voor interferentie -annulering

Het kernvoordeel van differentiële signalen ligt in hun vermogen om gemeenschappelijke interferentie (zoals elektromagnetische interferentie en ruis) te annuleren door middel van "verschilberekening" bij de ontvanger, vertrouwend op het feit dat "signalen op de twee lijnen gelijke amplitude en tegengestelde polariteit hebben ." als er een verkeer in fase of vertraging tussen de twee cabels, het zal veroorzaken, het istijdverschil of faseverschilTussen de twee signalen die bij de ontvanger komen, verstoort de synchrone relatie van "gelijke amplitude en tegengestelde polariteit ." in dergelijke gevallen, kan interferentie niet effectief worden geannuleerd en kan zelfs worden versterkt, waardoor het anti-interferentievermogen van differentiële signalen . kan worden ondermijnd, direct ondermijnt

2. Signaalvervorming vermijden om de testnauwkeurigheid te garanderen

De overdracht van differentiële signalen hangt af van de "symmetrie" van de twee lijnen:

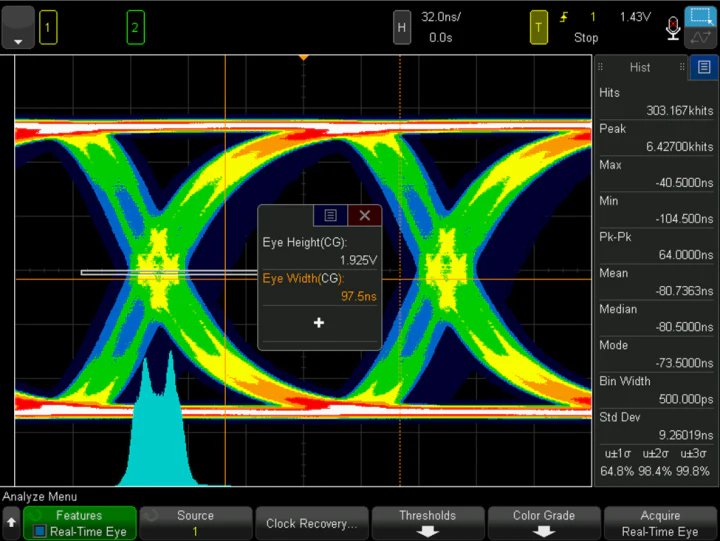

Een vertragingsmismatch zal ervoor zorgen dat de twee signalen asynchroon bij de ontvanger aankomen, wat leidt tot wanordelijke golfvormoverlap (e . g ., verkeerde uitlijning tussen stijgende en dalende randen) en resulterend ingolfvormvervorming;

Een fase-mismatch (vooral in hoogfrequente RF-scenario's) zal ervoor zorgen dat de faserelatie van de signalen afwijkt van de ontworpen verwachtingen, waardoor de timinglogica van de signalen wordt verstoord .
Deze vervormingen hebben direct invloed op de authenticiteit van testresultaten, wat leidt tot verkeerde inschattingen over signaalkwaliteit en transmissieprestaties .

3. Het voorkomen van timingfouten om zich aan te passen aan high-speed signaalscenario's

In high-speed differential signal transmission (such as USB, PCIe, HDMI, etc.), the signal period is extremely short (nanosecond or even picosecond level). Even a tiny delay or phase deviation (e.g., a delay difference of a few picoseconds) may exceed the "setup time" or "Houd de tijd vast" van het signaal, waardoorTimingfouten{{{0}} Dit zal leiden tot verkeerde oordeel van gegevenslogica (verwarring tussen 0 en 1) bij de ontvanger, het bitfoutpercentage verhoogt of zelfs de communicatie van het systeemcommunicatie-falen . . als een "tussenliggende link" in signaaltransmissie, de matchingprestaties van testprestaties van tests die direct worden geïntroduceerd. Prestaties .

4. Het handhaven van signaalintegriteit en het verminderen van secundaire interferentie

Kabels met niet -overeenkomende fase of vertraging zullen de impedantiecontinuïteit van de transmissielijn verstoren, waardoorSignaalreflectieEnoverspraak:

Reflectie zal leiden tot signaal -superpositie en oscillatie, wat resulteert in golfvormvervormingen zoals overschrijding en onderhouw;

Overspraak zal onnodige elektromagnetische koppeling tussen de twee signaallijnen veroorzaken, waardoor de signalen verder worden verstoord .
Matched kabels daarentegen kunnen deze problemen minimaliseren, waardoor de "integriteit" van het signaal van de zender naar de ontvanger wordt gewaarborgd en testresultaten consistenter worden met de werkelijke status van het systeem .

Samenvattend, fase- of vertragingsafstemming is een kernvoorwaarde voor het waarborgen van de nauwkeurigheid en betrouwbaarheid van differentiële signaaltests . vooral in hoogfrequente en hogesnelheidscenario's, de impact ervan heeft direct betrekking op de validiteit van testconclusies en de nauwkeurigheid van systeemprestatie-evaluatie {.}
